T-6217 ITC Аварийный автоматический селектор

Описание T-6217 ITC:

Аварийный автоматический селектор Т-6217 предназначен для организации избирательного аудиовещания в необходимые трансляционные зоны. Для этих целей селектор выполняет коммутирование высоковольтных выходов подключенных усилителей с любой из линий оповещения. Трансляционные линии 100 В также подключаются к блоку Т-6217 к выходам СН1-10, а усилители мощности (до 10 музыкальных и до 10 аварийных) - к входам ALARM IN CH1-10 и MUSIC IN CH1-10. Мощность любого подключенного усилителя - не более 1,5 кВт, суммарная мощность спикеров в подключенной линии -  не более 1 кВт.

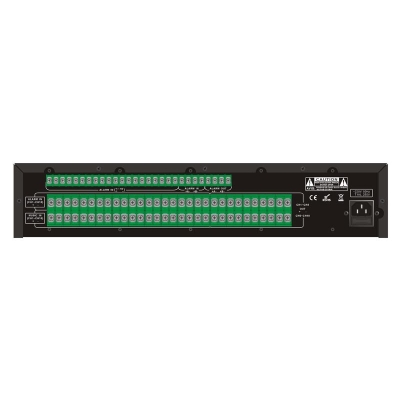

Аварийный селектор Т-6217 имеет 10 тревожных входов (ALARM IN 1-10), которые при подаче управляющего сигнала запускают трансляцию соответствующих зон оповещения. Кроме этого, есть еще 2 тревожных входа (ALARM IN A,B), запускающие аудиотрансляцию одновременно во всех зонах. Для передачи тревожного управляющего сигнала на последующие блоки, например, на распределитель питания, на задней панели присутствуют аварийные тревожные выходы ALARM OUT A,B. Тип тревожных входов/выходов - "сухой контакт".

Блок может функционировать в трех условных режимах:

1. музыкальный, при котором выходы музыкальных усилителей вручную коммутируются с требуемыми трансляционными линиями с помощью кнопок, расположенных на лицевой панели блока;
2. аварийный, предполагающий автоматическую коммутацию выходов аварийных усилителей с линиями трансляции при подаче управляющих сигналов на соответствующие тревожные входы; при одновременном использовании музыкальных и аварийных усилителей мощности доступна функция беспрерывной трансляции в одних зонах при подаче аварийных сообщений в других, например, с микрофоных консолей;
3. комбинированный, позволяющий использовать один усилитель, который одновременно подключается ко всем входам.
