T-6701 ITC Цифро-аналоговый аудио преобразователь

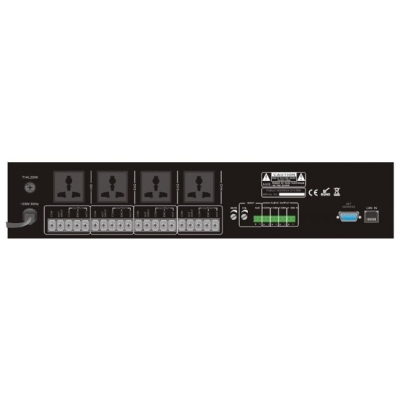

Блок Т-6701 используется в сетевых (IP) системах аварийного оповещения и фоновой музыкальной трансляции. Основное назначение устройства - преобразование аудиосигнала из цифрового вида в аналоговый с последующей передачей его на усилители мощности, т. е. по протоколу TCP/IP принимает цифровой сигнал, преобразует в линейную форму и передает на входы подключенных усилителей. Кроме того, блок Т-6701 выполняет функции предварительного усилителя и распределителя питания, а также имеет встроенный проигрыватель для воспроизведения аудиофайлов формата МР3/МР2. Для подключения внешнего источника трансляции и динамического микрофона используются разъемы AUX и MIC соответственно. На тыльной стороне расположены линейные выходы AUDIO OUTPUT CH1-4 для подключения до 4 усилителей (или одного 4-канального), а также входы HOT INPUT для приема усиленного сигнала с выходов усилителей. Трансляционные линии подключаются через аттенюаторы (3-проводная схема) к 4-м выходам преобразователя (клеммы HOT, EMC, COM), что позволяет блоку осуществлять аварийное оповещение с максимальной громкостью независимо от текущих настроек аттенюатора. Для распределения питающего напряжения 220 В АС преобразователь Т-6701 имеет 4 розетки.

Органы настройки и управления воспроизведением, а также информационный дисплей расположены на фронтальной панели. Настройку устройства можно производить также с персонального компьютера, который подключается непосредственно к блоку по интерфейсу RS-232 (разъем SET ADDRESS) и имеет предустановленное программное обеспечение Т-6700R, или удаленно, подключив преобразователь Т-6701 к локальной вычислительной сети объекта с помощью порта Fast Ethernet (разъем LAN IN).
