FV-200CA TOA Блок горячего резервирования усилителей
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
TOA FV-200CA – блок горячего резервирования усилителей мощности системы FV-200. Он позволяет подключить до 6 основных усилителей и при поломке любого из них выполняет автопереключение на резервный УМ, тем самым сохраняя работоспособность системы. Выпускается в металлическом RACK корпусе высотой 1 U и предполагает размещение в стандартной 19" стойке. Питание 24 В DC (240 мА) получает от БП FS-7000PS.
Основные особенности и преимущества:
- подключение 6 основных УМ и 1 резервного;
- автопереключение основного УМ на резервный в случае отказа;
- отключаемый зуммер для звуковой индикации неисправности рабочего или резервного УМ;
- электропитание 24 В DC (230 мА) от блока FS-7000PS;
- LED индикаторы – питание (зеленый), переключение (оранжевый), ошибка / зуммер (красный);
- металлический RACK корпус высотой 1 U.
Подробное описание

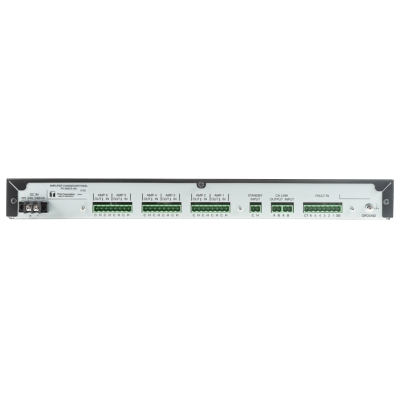

Конструкция и габариты

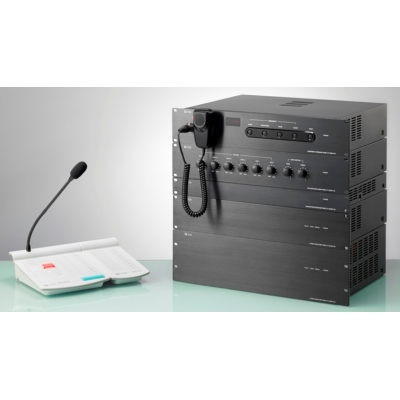

Схема построения системы FV-200

| Количество входных каналов |
6 для основных усилителей, 1 для резервного усилителя |
| Количество выходных каналов |
6 |
| Определение ошибки |
зуммер с контрольным сухим контактом |
| Индикация LED |
питание (зеленый), переключение (оранжевый), ошибка / зуммер (красный) |
| Электропитание |
|
| Напряжение |
24 В DC (19.5 - 27 В) |
| Потребляемый ток |
240 мА |
| Источник питания |
блок питания FS-7000PS |
| Физические характеристики |
|
| Материал корпуса |
анодированный алюминий |
| Габариты |
482х44х343.8 мм (1 U) |
| Вес |
2.6 кг |
| Установка |
в 19" стойку |
| Условия эксплуатации |
|
| Температурный диапазон эксплуатации |
0°C...+40°C |
| Относительная влажность |
˂ 90% без конденсации |
| Блок горячего резервирования усилителей |
1 шт. |
| Съемная клеммная колодка (2 pin) |
3 шт. |
| Съемная клеммная колодка (8 pin) |
4 шт. |
| Инструкция по эксплуатации |
1 шт. |
Дополнительно
Микшер предусилитель системы FV-200; 50-15000 Гц; аудио вх.: EV 1х2 pin, таймер 1х2 pin, пейджинг 1х3 pin, RF Link 1х2 pin, MIC/LINE 1-4 1х3 pin, AUX 1-2 2х2RCA; аудио вых.: приоритетный 1х3 pin, BGM 1х3 pin; управляющие вх.: EV 1х2 pin, таймер 1х2 pin, пейджинг 1х2 pin; управляющий вых. All Call 1х2 pin; вх. MIC/LINE 1 с функцией приглушения и подачей фантомного питания +21 В DC; регулировка тембра; LED индикация; питание 24 В DC (110 мА) от БП FS-7000PS; 482х88.4х353.3 мм (2 U); 4.2 кг.
Блок аварийных сообщений системы FV-200; пожарный микрофон-тангента с наивысшим приоритетом; USB порт для записи сообщений длительностью до 6 минут; LED индикация; 20-20000 Гц; аудио вх.: 1 х XLR-3P, -55 дБ, 600 Ом, небалансный; аудио вых.: 1 х 2 pin, -20дБ, небалансный; управляющий вх.: 1 х 2 pin, 24 В DC / 5 мА; управляющие вых. 4 х 2 pin, 24 В DC; питание 24 В DC (250 мА) от БП FS-7000PS; 482х88.4х396.7 мм (2 U); 4.3 кг.
Блок подключения микрофонных консолей системы FV-200; макс. 4 микр. консоли RM-200M; длина линии связи до 800 м; LED индикация; контрольный вх. 1 х 2 pin, 24 В DC / 5 мА; 55 контрольных вых. 10 х 6 pin; аудио вх. 1 х 2 pin, 0 дБ, небалансный; RM Link 4 х RJ-45; питание 24 В DC (230 мА) от БП FS-7000PS; 482х44х320 мм (1 U); 2.8 кг.
Усилитель мощности 240 Вт системы FV-200; 80-15000 Гц; 2 балансных лин. входа; выход на громкоговорители 21 Ом (70 В) / 42 Ом (100 В); контрольный вых. на НЗ контактах; LED индикация; принудительное охлаждение; питание 220-230 В AC, 50/60 Гц или 24 В DC; 482х88.4х337.2 мм (2 U); 13.4 кг.
Усилитель мощности 480 Вт системы FV-200; 80-15000 Гц; 2 балансных лин. входа; выход на громкоговорители 10 Ом (70 В) / 21 Ом (100 В); контрольный вых. на НЗ контактах; LED индикация; принудительное охлаждение; питание 220-230 В AC, 50/60 Гц или 24 В DC; 482х132х333.2 мм (3 U); 18.5 кг.
