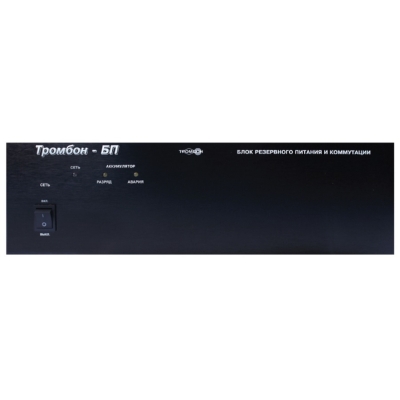

Тромбон-БП-14 ТРОМБОН Блок резервного питания
Розничная цена:78 071 ₽/шт.
Оптовая цена:78 071 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Тромбон - БП-14 – блок резервного питания, предназначенный для снабжения бесперебойным низковольтным питанием маломощного оборудования систем оповещения и аварийного освещения, а также управления приводами замков эвакуационных выходов, световыми/светозвуковыми табло, звуковыми оповещателями и т.д. Устройство снабжено 4 встроенными перезаряжаемыми AGM батареями 12 В емкостью 7 А*ч, коммутируемыми и некоммутируемыми выходами с различным напряжением, выходом для передачи управляющего сигнала на следующий РИП, а также выходами Пуск и Авария для выдачи информации о состоянии на внешние устройства. Кроме того в приборе реализованы системы заряда, контроля состояния и температуры каждой АКБ, а также действенная защита по входу и выходам от возможных перегрузок и КЗ.
Основные особенности:
- 4 встроенных AGM батареи 12 В / 7 А*ч.
- Емкость АКБ, приведенная к выходу 24 В – 14 А*ч.
- 1 некоммутируемый выход 24...28 В с током до 2 A.
- 1 некоммутируемый выход 12,2...12,6 В с током до 2 A.
- 1 коммутируемый выход 24...28 В с током до 7 А.
- 1 коммутируемый выход 220 В с током до 10 А.
- Выходы Пуск и Авария (30 В / 1 А) для выдачи сигналов во внешние цепи.
- Предохранитель по входу питания для защиты от перегрузок и КЗ.
- Защита от перегрузок по выходам.
- Контроль уровня заряда и температуры каждой АКБ.
- Информативная индикация.
- Прочный металлический корпус 3U для монтажа в 19´ стойку.
- Высокое качество сборки и материалов для длительной стабильной работы устройства.
Подробное описание

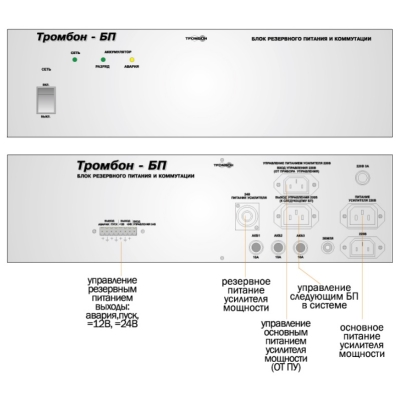

Схема подключения Тромбон - БП-14

| Количество встроенных аккумуляторных батарей |
4 |
| Тип встроенных аккумуляторных батарей |
AGM |
| Напряжение встроенных аккумуляторных батарей |
12 В |
| Емкость встроенных аккумуляторных батарей |
7 А*ч |
| Емкость встроенных батарей (приведенная к выходу 24В) |
14 А*ч |
| Порог срабатывания индикатора разряда аккумулятора |
20 - 21 В |
| Постоянное напряжение / максимальный ток на не коммутируемом выходе +24В |
24 - 28 В / 2 А |
| Постоянное напряжение / максимальный ток на не коммутируемом выходе +12В |
12,2 - 12,6 В / 2 А |
| Постоянное напряжение на коммутируемом выходе +24В |
24 - 28В |
| Максимальный постоянный ток на коммутируемом выходе Блока +24В |
7 А |
| Коммутируемый выход 220В / максимальный ток на выходе |
1 / 10 А |
| Выход «АВАРИЯ» типа «Открытый коллектор» / максимальные напряжение / ток |
1 / 30 В / 1 А |
| Выход «ПУСК» типа «Открытый коллектор» / максимальные напряжение / ток |
1 / 30 В / 1 А |
| Питание |
АС 220 В, 50 Гц |
| Потребляемый ток |
1.5 А |
| Защита |
перегрузка по выходам и входу питания |
| Габариты |
438х132х433 мм (3U) |
| Вес |
20 кг |
| Блок резервного питания |
1 шт. |
| Кабель питания 220В |
1 шт. |
| Кабель питания 24В |
1 шт. |
| Паспорт |
1 шт. |
| Инструкция по эксплуатации |
1 шт. |
