MB-DB25 СКАЙРОС Дополнительная панель видео- и аудиовходов
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

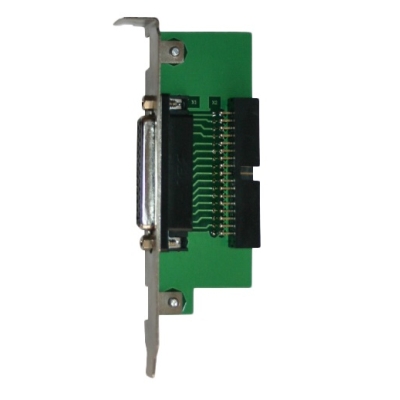

MB-DB25 представляет собой дополнительный модуль, служащий для обеспечения возможности подключения внешних аудиоисточников и расширения количества видеоканалов. Конструктивно имеет вид малогабаритной электронной печатной платы, к которой физически подключаются камеры и музыкальные источники. Полученные от видеокамер сигналы регистрируются с целью дальнейшего преобразования в цифровой вид, сжатия, обработки, локального или удаленного просмотра и др. Предназначен для обеспечения функционирования видеобластера в режиме мультиплексора. Работает под управлением цифровой видеосистемы VideoNet 8. Удобен в подключении. Идеален при внедрении системы видеоконтроля на существующем объекте с выделенной рабочей станцией на базе ПК.
- Поддержка одновременно до 16 телекамер или линейных аудиоисточников (например, встроенных микрофонов видеокамер) с характеристиками 0,5-1 В, 8 бит/8 кГц.

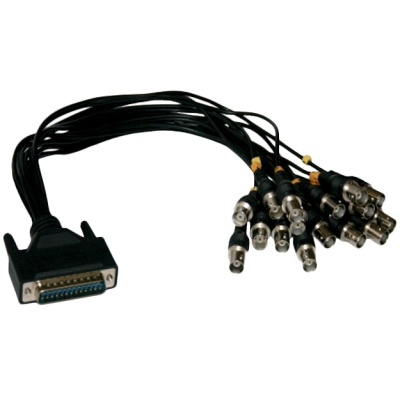

- Видео- и аудиоустройства подключаются через BNC-входы кабельного разветвителя VN-BNC-cable, который не входит в базовую комплектацию панели и приобретается отдельно.
- Кабельный разветвитель подключается к дополнительной панели через внешний разъем DB-25F, размещенный на торцевой части платы.

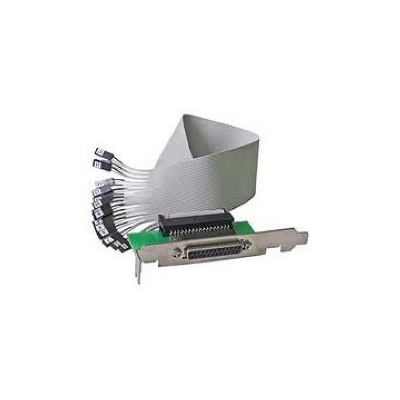

- Модуль инсталлируется на посадочное место планок-заглушек и подключается непосредственно к платам захвата видео с помощью плоского шлейфа (поставляется в комплекте).
- Совместим с видеобластерами PowerVN4 Pro 4 AGC и TitanVN16.
- Требуется предварительная инсталляция драйверов, которые присутствуют на установочном CD VideoNet.
Подробное описание
Схема подключения MB-DB25

| Видео- аудиовходы |
16 каналов |
| Разрешение |
CVBS (720x576) |
| Стандарт подаваемого аудиосигнала |
типовое 0,5 В, максимальное 1 В; 8 бит/8 кГц |
| Кабельный разветвитель |
опционально; 16хBNC (1.0Vp-p, 75 Ом) |
| Вход для кабельного разветвителя |
DB-25F |
| Рабочая температура |
+5...+40 °С |
| Габариты |
35x125x20 мм |
Дополнительно
Видеобластер для систем VideoNet 8 (9), 16 видеовходов (до 32 в режиме коммутации), 16 линейных аудиовходов, до 400 к/с (до 192 к/с в режиме коммутации), подключение камер через разветвитель (входит в комплектацию), 32 упр. входов/8 упр. выхода (опционально), 2 входа для модулей MB-RIO 4/16, PCI Express x4, CVBS (720x576), PAL/NTSC, 3.3 VDC;3 A/12 VDC;0.5 A, +5…+40°С, 260x115x20 мм, 0.42 кг.
Видеобластер для систем VideoNet 8 (9), 4 видеовхода (до 16 в режиме коммутации), 8 линейных аудиовходов, до 100 к/с (до 48 к/с в режиме коммутации), АРУ, подключение камер напрямую в плату через разъемы BNC, 16 упр. входов/4 упр. выхода (опционально), PCI-slot 32 bit, CVBS (720x576), PAL/NTSC, 3.3 VDC;2.5 A/5 VDC;0.5 A, +5…+40°С, 190x125x25 мм, 0.19 кг, кабель WatchDog в комплекте.
Переходник-разветвитель для подключения к платам PowerVN4 Pro4 AGC, TitanVN16, MB-DB25, MB-DB25-AGC и др., 16xBNC, 1хDB-25, +5…+40°С.
