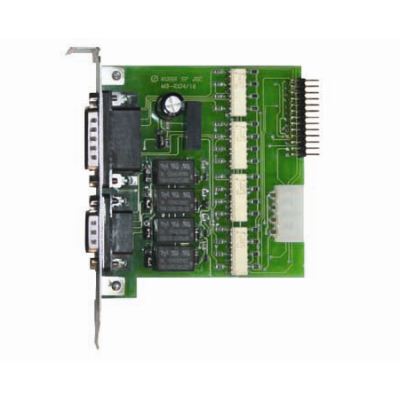

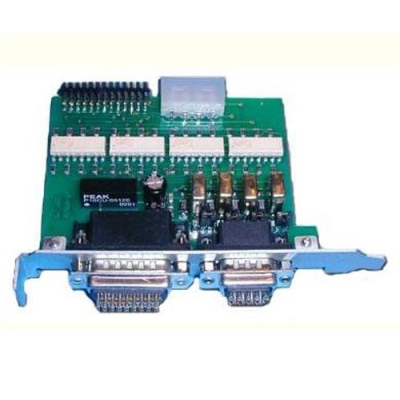

MB-RIO4/16 представляет собой дополнительный модуль, служащий для обеспечения возможности подключения к цифровой видеосистеме VideoNet 8 управляющих устройств и исполнительных механизмов. Программно может задаваться абсолютно любая логика работы. Например, при срабатывании периметрального датчика №4 стартует запись изображения с видеокамеры №7 и одновременно включается локальное освещение прилегающей территории. Конструктивно имеет вид малогабаритной электронной печатной платы. Удобен в подключении. Идеален при внедрении системы видеоконтроля на существующем объекте с выделенной рабочей станцией на базе ПК.
- К 16 входам могут подключаться охранные извещатели с возможностью выбора внешнего или внутреннего источника питания.
- 4 релейных выхода типа "сухой контакт" функционируют в режиме NO или NC и рассчитаны на коммутацию цепей с нагрузкой до 30 В и не более 200 мА.
- 5 переключателей (джамперов) для настройки режимов работы.
- Удобное подключение цепей управления через внешнией разъемы, размещенные на торцевой части платы.
- Модуль инсталлируется на посадочное место планок-заглушек и подключается непосредственно к платам захвата видео с помощью плоского шлейфа (поставляется в комплекте).
- Совместим с видеобластерами PowerVN4 Pro 4 AGC, PowerVN8, TinyVN4 Pro3 и TitanVN16.
- Требуется предварительная инсталляция драйверов, которые присутствуют на установочном CD VideoNet.
Подробное описание
Схема подключения MB-RIO4/16

| Количество управляющих входов |
16 |
| Количество управляемых выходов |
4 |
| Режим работы управляемых выходов |
"сухой контакт"; НО/НЗ |
| Параметры релейных выходов |
30 В AC/DC; 200 мА max. |
| Рабочая температура |
+5...+40 °С |
