AL-300-24 PRemium ЭКСКОН Электромагнитный замок, цвет - коричневый
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

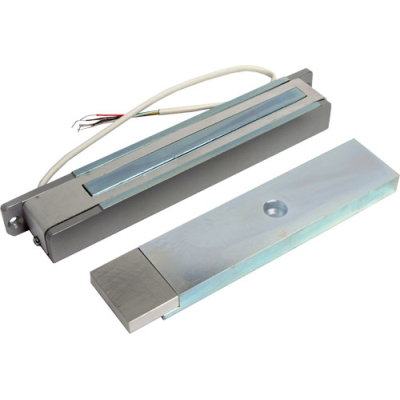

Электромагнитный замок AL-300-24 PRemium серии ALer используется при построении систем контроля доступа различных масштабов и функционального назначения. Замок служит для блокирования распашных дверей, открывающихся "от себя", т. е. наружу. Конструктивно AL-300-24 PRemium состоит из двух частей – корпусной и якорной.
- замок устанавливается как в горизонтальном, так и вертикальном положении накладным способом: корпус монтируется на дверную коробку напротив ответной части - якоря, установленного непосредственно на дверном полотне; при этом, важным условием для обеспечения максимального удерживающего усилия и длительного срока службы с заданными эксплуатационными характеристиками без проведения техобслуживания является обязательное соблюдение плотного прилегания рабочих плоскостей обеих частей при закрытом положении двери;
- качественное выполнение монтажа накладным методом в различных условиях и для любой конфигурации двери обеспечивает широкий ассортимент вспомогательных монтажных элементов, среди которых: планка М-300, L-образный кронштейн (уголок) AL-300/400, пластина 350Р и декоративный кожух;
- данная модель гарантирует удерживающее усилие более 300 кг в соответствии с классом устойчивости U2 по ГОСТ Р 52582-2006;
- устройство питается от источника 24 В DC и функционирует в нормально-открытом режиме, обеспечивающем разблокированное состояние и, соответственно, открытое положение двери при отсутствии питающего напряжения;
- для осуществления контроля и сигнализации положения двери и блокировки замка, а также для управления другими исполнительными устройствами в корпус замка встроены датчик Холла и магнитоконтактный извещатель, а в якорь – магнит; при закрывании двери и блокировке электромагнитного замка контакты реле датчиков замыкаются;
- с помощью датчика Холла осуществляется также визуальная сигнализация состояния замка благодаря 2-цветному светодиодному индикатору, вмонтированному в корпус замка; красное свечение индикатора сигнализирует о заблокированном состоянии замка и его нормальном функционировании, а зеленое - о том, что замок разблокирован или уровень магнитного поля недостаточен для запирания замка в связи с загрязнением рабочих поверхностей или нарушением точного взаиморасположения корпусной и якорной частей;
- AL-300-24 PRemium предназначен для эксплуатации только внутри помещений.
Подробное описание
Схема подключения AL-300 PRemium ЭКСКОН

| Способ монтажа |
накладной |
| Монтажное положение |
горизонтальное, вертикальное |
| Тип двери |
легкая внутренняя деревянная, пластиковая; распашная |
| Сторона открытия двери |
наружу ("от себя") |
| Усилие удержания |
300 кг |
| Класс устойчивости |
U2 по ГОСТ Р 52582-2006 |
| Режим |
нормально-открытый (NO) |
| Контроль положения двери и блокировки замка |
есть; датчик Холла и магнитоконтактный извещатель |
| Визуальный индикатор |
двухцветный светодиод |
| Длина кабеля |
0,4 м |
| Напряжение питания |
24 B DC |
| Максимальный потребляемый ток: |
|
| - по цепи питания |
0,18 А |
| - по цепи управления |
6 мА |
| Параметры реле датчика блокировки замка: |
|
| - максимальный коммутируемый ток |
0,4 А |
| - максимальное коммутируемое напряжение |
60 В |
| - контактное сопротивление |
не более 2 Ом |
| Параметры реле датчика положения двери: |
|
| - максимальная коммутируемая мощность |
5 Вт |
| - коммутируемый ток геркона |
1 мкА...0,3 А |
| - коммутируемое напряжение геркона |
50 мВ...100 В |
| - контактное сопротивление |
не более 0,2 Ом |
| - напряжение пробоя |
не менее 110 В |
| - время срабатывания |
не более 0,5 мс |
| - зона срабатывания датчиков при смещении якоря вдоль рабочей поверхности корпуса |
4х4 мм |
| Рабочая температура |
-20 °С...+40 °С |

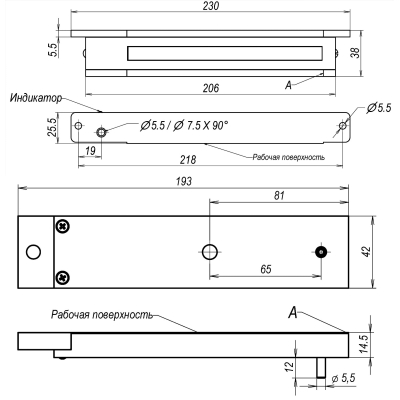

| Габариты корпусной части |
230х38х25,5 мм |
| Габариты якорной части |
193х42х14,5 мм |
| Масса |
2,1 кг |

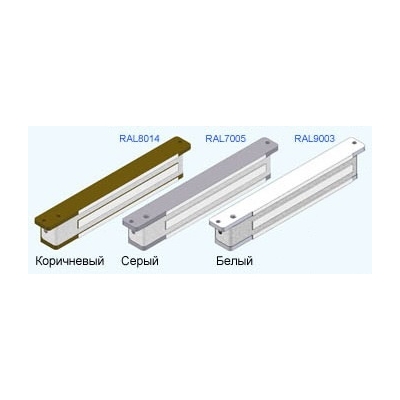

| Цвет |
коричневый |
| Срок службы |
5 лет |
Дополнительно
Монтажный комплект для крепления якоря электромагнитных замков AL-350FB, AL-300 PRemium, AL-400 PRemium к створке двери без сквозного отверстия в дверном полотне с возможностью регулировки, габариты - 187х43,5х16х2 мм, цвет - серый.
Монтажный комплект для установки замков AL-300 PRemium на двери, открывающиеся наружу ("от себя"), уголок, декоративный кожух, габариты - 234х46,5х46,5 мм, цвет - белый.
Переходная планка для электромагнитного замка AL-300 PRemium, габариты - 230х24,5 мм, цвет - белый/серый/коричневый.
Монтажный комплект для установки замков AL-300 PRemium на двери, открывающиеся наружу ("от себя"), уголок, декоративный кожух, габариты - 234х46,5х46,5 мм, цвет - коричневый.
Монтажный комплект для установки замков AL-300 PRemium на двери, открывающиеся наружу ("от себя"), уголок, декоративный кожух, габариты - 234х46,5х46,5 мм, цвет - серый.
Монтажный уголок для установки электромагнитных замков AL-300 PRemium и AL-400 PRemium на двери, открывающийся наружу ("от себя"), габариты - 234х45х45х4 мм, цвет - белый (RAL 9016).
Монтажный уголок для установки электромагнитных замков AL-300 PRemium и AL-400 PRemium на двери, открывающийся наружу ("от себя"), габариты - 234х45х45х4 мм, цвет - серый (RAL 9006).
Монтажный уголок для установки электромагнитных замков AL-300 PRemium и AL-400 PRemium на двери, открывающийся наружу ("от себя"), габариты - 234х45х45х4 мм, цвет - коричневый (RAL 8017).
