AL-400FP-24 ЭКСКОН Электромагнитный замок для пожарных систем

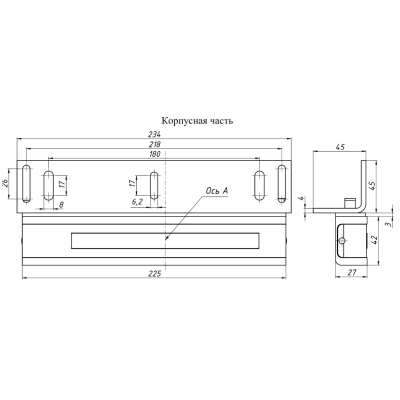

Термостойкий электромагнитный замок AL-400FP-24 серии ALer - это специализированное устройство, применяющееся при оборудовании внутренних противопожарных дверей распашного типа аварийных и эвакуационных выходов с целью обеспечения надежного запирания прохода и гарантированного открытия в случае возникновения пожара или другой чрезвычайной ситуации. Конструктивно AL-400FP-24 состоит из двух частей – корпусной и якорной.

• герметичное исполнение с широчайшим рабочим температурным диапазоном -30 °С...+85 °С и степенью защиты от пыли и влаги IP65 позволяет эксплуатировать электромагнитный замок на объектах промышленного назначения, за исключением агрессивных сред и условий, при которых на рабочих поверхностях частей замка образуются иней, лед, попадание и скопление влаги;
• AL-400FP-24 может быть установлен на противопожарные двери с пределом огнестойкости EI60 по ГОСТ 30247-97, т. к. в обесточенном состоянии гарантированно выдерживает температуру +220 °С без возгорания элементов и выделения дыма в течение 60 мин;
• избавление от эффекта остаточного намагничивания обеспечено с помощью подпружиненного латунного толкателя;
• замок устанавливается в горизонтальном положении накладным способом: корпус монтируется на дверную коробку напротив ответной части - якоря, установленного непосредственно на дверном полотне; при этом, важным условием для обеспечения максимального удерживающего усилия и длительного срока службы с заданными эксплуатационными характеристиками без проведения техобслуживания является обязательное соблюдение плотного прилегания рабочих плоскостей обеих частей при закрытом положении двери;

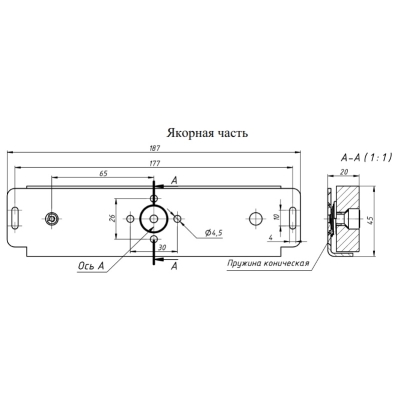

• модель AL-400FP-24 предполагает крепление якоря к створке двери без сквозного отверстия в дверном полотне с помощью пластины из основного комплекта;
• качественное выполнение монтажа накладным методом в различных условиях и для любой конфигурации двери обеспечивает широкий ассортимент вспомогательных монтажных элементов, среди которых резьбовая пластина R400, угольник и декоративный кожух из монтажного комплекта MK AL-400;
• данная модель гарантирует удерживающее усилие более 400 кг в соответствии с классом устойчивости U3 по ГОСТ Р 52582-2006;
• устройство питается от источника 24 В DC и функционирует в нормально-открытом режиме, обеспечивающем разблокированное состояние и, соответственно, открытое положение двери при отсутствии питающего напряжения;
• для осуществления контроля и сигнализации положения двери, а также для управления другими исполнительными устройствами в корпус замка встроен цифровой датчик Холла; при закрывании двери и запирании замка контакты реле встроенного датчика замыкаются; кроме основного назначения, датчик Холла сигнализирует о недостаточном уровне магнитного поля для запирания замка в связи с загрязнением рабочих поверхностей или нарушением точного взаиморасположения корпусной и якорной частей; таким образом, удерживающая сила уменьшается и, соответственно, контакты реле не замыкаются;
• для снижения вредного влияния коммутационных помех шлейф датчика Холла рекомендуется подключать отдельным двухжильным кабелем;
• элементы изделия герметизированы термостойким компаундом, а выводы для подключения выполнены огнеупорным кабелем марки КСРЭВнг-FRLS 4х0,5 длиной 40 cм;
• AL-400FP-24 предназначен для эксплуатации только внутри помещений.
