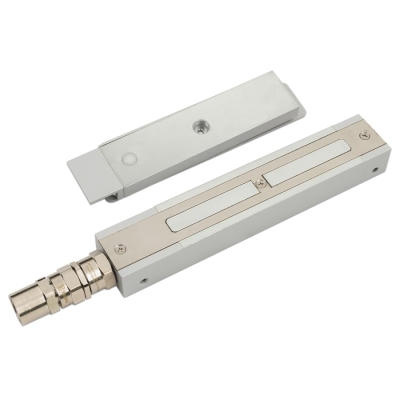

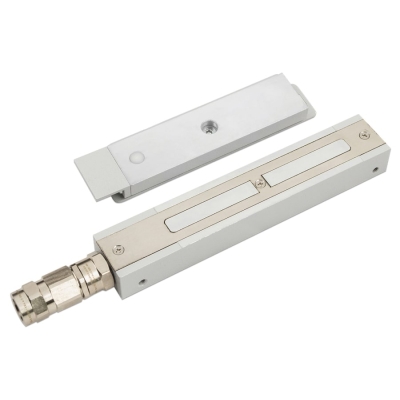

AL-FM-S01 ЭКСКОН Взрывозащищенный электромагнитный замок с датчиком Холла

Взрывозащищенный электромагнитный замок с датчиком Холла
Производитель: ЭКСКОН

Купить AL-FM-S01 ЭКСКОН по выгодным ценам в магазине СЕКТОР СБ:

Розница:43 650 руб.
Опт:43 650 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание AL-FM-S01 ЭКСКОН:

ЭКСКОН AL-FM-S01 - это взрывозащищенный электромагнитный замок, который предназначен для эксплуатации во взрывоопасных зонах класса 1, 21, 2 и 22 (ГОСТ IEC 60079-14-2011), например для блокировки дверей или калиток в подземных выработках шахт и рудников и их наземных строениях, во взрывоопасных газовых средах, в помещениях и на открытом воздухе, на уличных дверях и калитках. По своему назначению, данная модель замка является универсальной, может монтироваться как в горизонтальной, так и в вертикальной плоскостях, при этом сторона открытия двери не имеет значения. Идеально подойдет для блокировки тяжелых дверей или калиток (сила удерживания 3500 H / 350 кгс).

Основные отличительные особенности:

  • конструкция замка: корпусная часть и якорная часть;
  • сила удерживания 350 кгс (3500 Н);
  • материал полотна двери: дерево, металл, металлопластик;
  • тип двери: распашные;
  • накладной монтаж;
  • универсальная установка как в горизонтальной, так и вертикальной плоскостях;
  • эксплуатация во взрывоопасных зонах класса 1, 21, 2 и 22 (ГОСТ IEC 60079-14-20110);
  • встроенный датчик состояния замка (датчик Холла);
  • встроенный кабель для подключения длиной 2 м (опционально можно увеличить до 140 м).

Обратите внимание! Замок ЭКСКОН AL-FM-S01 доступен для заказа в нескольких модификациях (см. "Структура условного обозначения для ЭКСКОН AL-FM-S01"). Весь модельный ряд приведен в табличке:

Модельный ряд замков ЭКСКОН AL-FM-S01

Основные отличия модификиций замка:
  • модификация «H» - встроенный датчика состояния замка (датчик Холла), климатическое исполнение У1 (от -40 °С до +50 °С);
  • модификация «G» - встроенный датчик положения двери (геркон), климатическое исполнение О1 (от -60 °С до +50 °С);
  • модификация без датчика климатическое исполнение О1 (от -60 °С до +50 °С).
Важно знать! При заказе, для нужной модификации, обязательно необходимо указывать следующие параметры:
  • маркировка взрывозащиты
РВ Ex s I Mb X - эксплуатация в подземных выработках шахт и их наземных строениях, местах с повышенной концентрацией рудничного газа и (или) пыли;
РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db Xэксплуатация в подземных выработках шахт и их наземных строениях, местах с повышенной концентрацией рудничного газа и (или) пыли, во взрывоопасных газовых средах (категория смеси II по газу), во взрывоопасных пылевых средах (категория смеси III по пыли);
1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db Xэксплуатация во взрывоопасных газовых средах (категория смеси II по газу), во взрывоопасных пылевых средах (категория смеси III по пыли).
  • напряжение питания
от источника 12 В DC - максимальный ток потребления не более 0.7 А;
от источника 24 В DC - максимальный ток потребления не более 0.35 А.
  • способ монтажа кабеля
открытым способом - небронированный кабель;
открытым способом - бронированный кабель;
в металлорукаве типа МРПИ-8 или трубе небронированный кабель.

Обратите внимание! Модификация замка с в вводом для бронированного кабеля стоит дороже. Точную цену уточняйте у менеджера при заказе.

Подробное описание

Структура условного обозначения замков ЭКСКОН AL-FM-S01

Структура условного обозначения замков ЭКСКОН AL-FM-S01

Схема подключения

Схема подключения ЭКСКОН AL-FM-S01

Конструкция и комплектация

Конструкция и комплектация ЭКСКОН AL-FM-S01

Габаритные размеры (корпусная часть)

Габаритные размеры ЭКСКОН AL-FM-S01 (корпусная часть)

Габаритные размеры (якорная часть)

Габаритные размеры ЭКСКОН AL-FM-S01 (якорная часть)

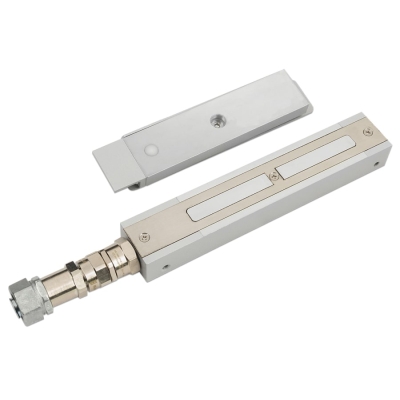

Варианты кабельных вводов

Варианты кабельных вводов для ЭКСКОН AL-FM-S01

<< свернуть

Характеристики

Электромагнитный замок ЭКСКОН AL-FM-S01 (с датчиком Холла):
Тип: взрывозащищенный электромагнитный замок с датчиком Холла
Способы монтажа:
- врезной: -
- накладной: +
- на стеклянную дверь: -
Монтажное положение: вертикальное или горизонтальное
Тип двери: распашные
Материал двери: дерево, металл, металлопластик
Сторона открытия двери: любая
Толщина двери: любая
Усилие удержания: 3500 Н (350 кгс)
Остаточное намагничивание при отключении питания: не более 0.5 кгс
Режим работы: нормально-открытый (NO)
Контроль состояния замка: есть, встроенный датчик Холла
Контроль положения двери: -
Оповещение о попытках взлома -
Параметры датчика состояния замка (датчик Холла):
- максимальная коммутируемая мощность: -
- диапазон коммутируемых токов: до 0.4 А
- диапазон коммутируемых напряжений: до 60 В
- контактное сопротивление: 2 Ом
- зона срабатывания геркона при смещении якоря: -
Класс устойчивости к взлому: U3 по ГОСТ Р 52582-2006
Длина встроенного кабеля: 2 м (опционально до 140 м)
Способ подводки кабеля: на выбор при заказе
- открытым способом (небронированный кабель): модели AL-FM-S01-H12K, AL-FM-S01-H24K
- открытым способом (бронированный кабель): модели AL-FM-S01-H12B, AL-FM-S01-H24B
- в металлорукаве типа МРПИ-8 или трубе (небронированный кабель): модели AL-FM-S01-H12M, AL-FM-S01-H24M
Напряжение питания: на выбор при заказе
- 12 B DC (+15/-10%): модели AL-FM-S01-H12K, AL-FM-S01-H12B, AL-FM-S01-H12M
- 24 B DC (+15/-10%): модели AL-FM-S01-H24K, AL-FM-S01-H24B, AL-FM-S01-H24M
Максимальный потребляемый ток:
- для модификации 12 B DC: не более 0.7 А
- для модификации 24 B DC: не более 0.35 А
Маркировка взрывозащиты: на выбор при заказе
- РВ Ex s I Mb X: эксплуатация в подземных выработках шахт и их наземных строениях, местах с повышенной концентрацией рудничного газа и (или) пыли
- РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X: эксплуатация в подземных выработках шахт и их наземных строениях, местах с повышенной концентрацией рудничного газа и (или) пыли, во взрывоопасных газовых средах (категория смеси II по газу), во взрывоопасных пылевых средах (категория смеси III по пыли)
- 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X: эксплуатация во взрывоопасных газовых средах (категория смеси II по газу), во взрывоопасных пылевых средах (категория смеси III по пыли)
Эксплуатация во взрывоопасных зонах: класс 1, 21, 2 и 22 согласно ГОСТ IEC 60079-14-2011
Климатическое исполнение: У1 по ГОСТ 15150-69
Рабочая температура: от -40°С до +50°С
Класс защиты по ГОСТ 14254-2015: IP67
Относительная влажность: до 98% при 25˚С
Класс защиты от поражения электрическим током: I по ГОСТ 12.2.007.0-75
Габаритные размеры (ДхШхВ):
- корпусная часть: 237х43х28 мм
- якорная часть: 187х45х20 мм
Масса: -
Цвет: серый (RAL 9006)
Срок службы: 5 лет
Гарантия: 1 год
Комплект поставки:
Корпусная часть: 1 шт.
Якорная часть: 1 шт.

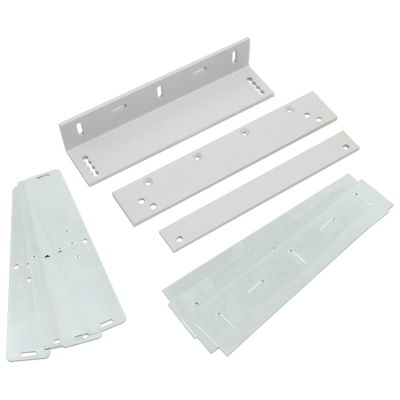

Комплект крепежа для корпуса и якоря: 1 шт.
Защитный диод 1N5406: 1 шт.
Варистор JVR-14N470K (для модификации с питанием 24 В): 1 шт.
Ключ шестигранный S4: 1 шт.
Комплект документации (руководство пользователя, гарантия, монтажный шаблон и т.п.): 1 шт.
