БЦП Р-08 исп.3 СИГМА Блок центральный процессорный

БЦП Р-08 исп.3 СИГМА Блок центральный процессорныйСИГМА Блок центральный процессорный БЦП Р-08 исп.3СИГМА Блок центральный процессорный БЦП Р-08 исп.3СИГМА Блок центральный процессорный БЦП Р-08 исп.3
СИГМА Блок центральный процессорный БЦП Р-08 исп.3СИГМА Блок центральный процессорный БЦП Р-08 исп.3СИГМА Блок центральный процессорный БЦП Р-08 исп.3

Производитель:  СИГМА

Купить БЦП Р-08 исп.3 СИГМА по выгодным ценам в магазине СЕКТОР-СБ:

Розничная цена:64 000 руб.
Оптовая цена:64 000 руб.
Для дилеров:Звоните!
В КОРЗИНУ

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание БЦП Р-08 исп.3 СИГМА:

БЦП Р-08 исп.3 является составным звеном интегрированной системы безопасности "Индигирка" и основным узлом при построении комплексных систем сигнализации средних и крупных объектов. Устройство обладает широкими функциональными возможностями по обеспечению охранной и пожарной безопасности:

  • Построение разветвленной сети извещателей благодаря 8 шлейфам с напряжением 24 В DC; при подключении дополнительных расширителей (например, СКШС-02 или СКШС-04) общая информационная емкость может быть увеличена до 1024.
  • В качестве технических средств контроля могут выступать любые охранные и пожарные извещатели с нормально-замкнутыми и нормально-разомкнутыми контактами (ручные и точечные пожарные, объемные, кнопки тревожного вызова, герконы и т. п.).
  • Всевозможные тактики охраны, включая функцию передачи сигнала "Пожар" по срабатыванию 2 извещателей в шлейфе или двух ШС.
  • Повышенная надежность работы в круглосуточном режиме.
  • Низкое число ложных срабатываний.
  • Различные режимы управления постановкой и снятием охраны - автоматически по расписанию, удаленным оператором и пользователями вручную и т. д.
  • Передача тревожных извещений на дистанционный пульт наблюдения и сеть оповещателей с помощью 4 релейных выходов, работающих в режиме НО и НЗ; управление другими системами и механизмами - вентиляцией, дымоудалением, освещением, аварийным оповещением и др.
  • Расширение функционала за счет подключения дополнительных сетевых контроллеров по 2 шинам RS-485, что позволяет объединить до 256 устройств.
  • Журнал позволяет хранить подробный лог на 4000 событий и 500 тревожных извещений в энергонезависимой памяти.
  • Интеграция с другими подсистемами - СКУД, пожаротушение и др. - для оперативного реагирования при пожаре и эвакуации людей.
  • Разграничение прав доступа пользователей и операторов к управлению и изменению конфигурации.
  • Встроенный блок управления и индикации с эргономичным интерфейсом, кнопочной клавиатурой и 4-строчным ЖК-дисплеем; доступно подключение выносных панелей управления.
  • Блок осуществляет непрерывный контроль целостности подключенных цепей и наличия электропитания и оперативно уведомляет о возникших неполадках.
  • Выдача сообщений на принтер по интерфейсу Centronics.
  • Простая настройка и конфигурация ППК при подключении ПК через RS-232 (макс. длина до 15 м); возможен обмен данными по протоколам TCP, UDP в компьютерной сети Ethernet при подключении интерфейсного блока БИ-02, что позволяет обеспечить резервирование канала связи с автоматическим переключением между ними.
  • Основное питание - 12/24 В DС, блок оснащен встроенным блоком питания 12 В DС/2 А; поддержка резервного источника 12 В DС (например, 2 аккумуляторных батареи 12 А*ч, для которых предусмотрен специальный отсек).
  • Инсталляция внутри помещений при температуре +5...+40 °С.
  • Вандалостойкий металлический корпус со степенью влагозащиты оболочки IP40.
  • Оборудование сертифицировано и имеет всю необходимую разрешительную документацию.

Подробное описание

Схема подключения охранных извещателей к БЦП Р-08 исп.3

Схема подключения охранных извещателей к БЦП Р-08 исп.3

Схема подключения охранных извещателей с контролем обрыва к БЦП Р-08 исп.3

Схема подключения охранных извещателей с контролем обрыва к БЦП Р-08 исп.3

Схема подключения пожарных извещателей с контактами НЗ к БЦП Р-08 исп.3

Схема подключения пожарных извещателей с контактами НЗ к БЦП Р-08 исп.3

Схема подключения пожарных извещателей с контактами НО к БЦП Р-08 исп.3

Схема подключения пожарных извещателей с контактами НО к БЦП Р-08 исп.3

<< свернуть

Характеристики

Блок центральный процессорный БЦП Р-08 исп.3
Количество шлейфов сигнализации (ШС)8
Напряжение в ШС23...25 В DC
Максимальное сопротивление ШС без учета сопротивления выносного элемента150 Ом
Максимально допустимое сопротивление утечки между проводами ШС50 кОм
Максимальный ток питания активных извещателей:
- в дежурном режиме3 мА
- в режиме тревоги20 мА
Количество релейных выходов4
Тип контактовпереключающий
Параметры выходных реле:
- максимальное коммутируемое напряжение110 B AC; 60 В DC
- максимальный коммутируемый ток2 А
Интерфейс связи с сетевыми устройствамиRS-485
Количество линий связи2
Максимальная протяженность линии связи RS-485до 1200 м (без ретрансляторов)
Скорость обмена данными9600/19200 бод
Максимальное число подключаемых сетевых устройств по шине256 (2х128)
Интерфейс связи с ПКRS-232
Максимальная протяженность линии связи RS-23215 м
Максимальное число БЦП в сети для совместной работы32
Интерфейс связи с принтеромCentronics
Максимальная протяженность линии связи Centronics1,8 м
Информационная емкость1024
Количество зон1024
Количество кодов пользователей5000
Количество уровней доступа/разрешений250/1000
Размер энергонезависимого журнала событий4000
Размер энергонезависимого журнала тревог500
Возможность подключения резервного источника питанияАКБ 12 В DC
Максимальная емкость АКБ17 А*ч
Степень защитыIP40
Напряжение питания187...242 В АC
Потребляемая мощностьне более 60 Вт
Напряжение выхода питания внешних устройст10,5...13,5 В DC
Максимальный ток выхода питания сетевых устройств1 А
Номинальное напряжение батареи аккумуляторов12 В
Максимальный ток заряда батареи аккумуляторов1 А
Рабочая температура+5...+40 °С

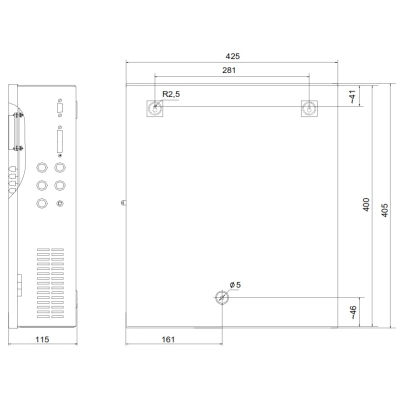

Габариты425x105x115 мм
Габариты аккумуляторного отсека310х185х100 мм
Масса без АКБ8 кг
Материал корпусаметалл
Средняя наработка на отказне менее 18000 ч
Средний срок службыне менее 10 лет
Распечатать информацию о товаре

Полезные файлы

Технический паспорт БЦП Р-08 (1.01 Mb)Сертификат РФ о соответствии ИСБ "ИНДИГИРКА" (2.13 Mb)
