Серенада-К-БР SLT Блок расширения речевого оповещения
Розничная цена:5 474 ₽/шт.
Оптовая цена:4 410 ₽/шт.
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Блок расширения SLT «Серенада-К-БР» является устройством, используемым в составе систем пожарного речевого оповещения для кратного увеличения количества синхронно работающих громкоговорителей. Работает под управлением блока речевого оповещения "Серенада-К", усиливает и транслирует далее по цепи сообщения полученные от него.
Подключение к управляющему устройству через совмещенный линейный вход, сигнал с него автоматически передается на подключенные оповещатели. Выходная мощность 30 Вт, количество подключаемых громкоговорителей определяется схемой (параллельная, параллельно-последовательная, звездообразная) и их мощностью. Максимальное количество 36 штук.

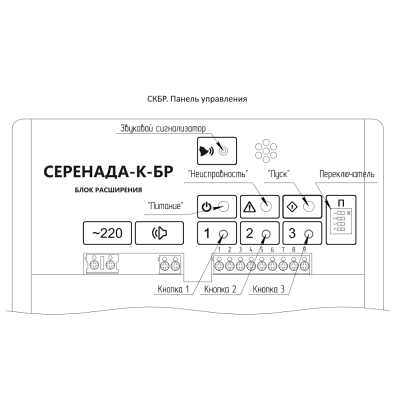

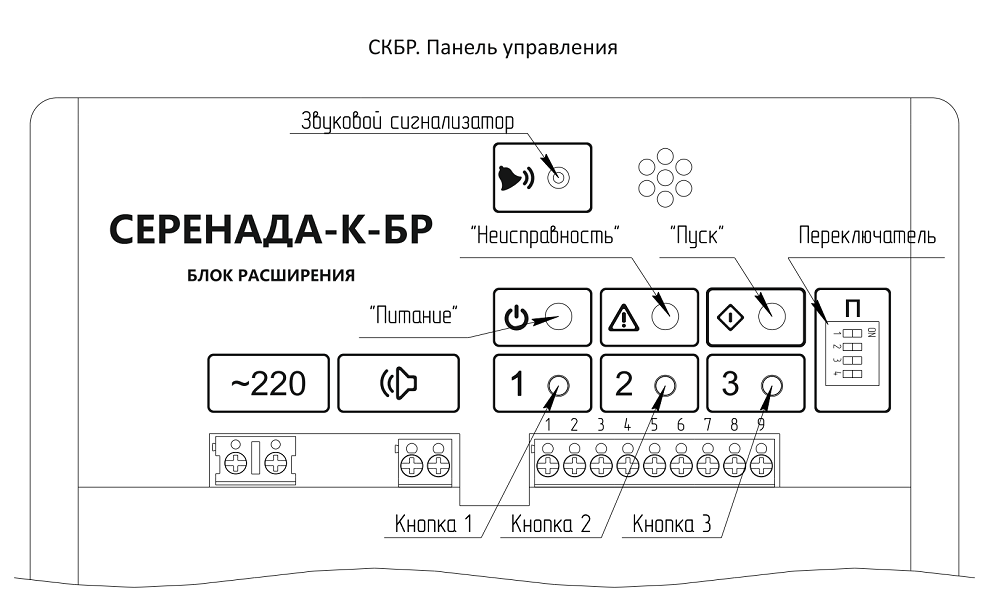

Активация системы возможна в автоматическом и ручном режимах, для последнего предусмотрена панель управления с кнопками и светодиодной индикацией. Помимо основной есть дополнительная линия управления автоматическим запуском работы от ППКП посредством "сухого контакта". Блок расширения отслеживает все подключенные линии, включая цепи питания, на предмет целостности, короткого замыкания, значимых колебаний импеданса и напряжения. О выявленной неисправности следует светозвуковая сигнализация и выдача соответствующего сигнала во внешнюю цепь.
Электропитание: основное от сети 220В, резервное от аккумулятора 9-15В DC (7 мА/ч, доп. опция). Интеллектуальное автоматическое переключение между основным и резервным питанием, защита АКБ от переполюсовки и КЗ в нагрузке. Материал ABS-пластик высокого качестве, габаритные размер 200х180х80 мм, вес 0.5 кг (без АКБ). Монтаж в помещении, IP30. Прибор отвечает требованиям ГОСТ Р 53325-2012.
Подробное описание

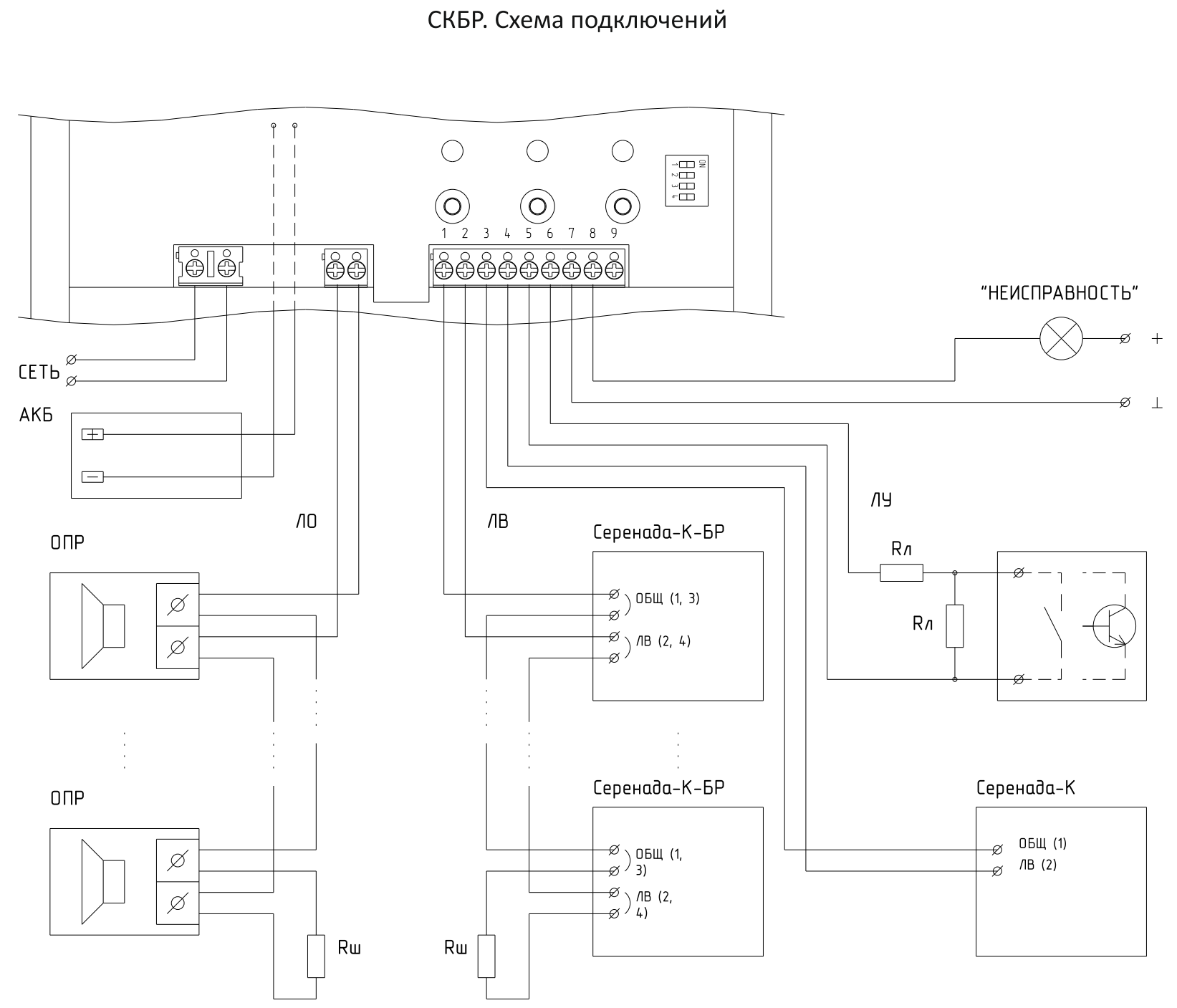

Схема внешних подключений СКБР Серенада-К-БР

СЕТЬ - промышленная сеть 220В, 50Гц; АКБ - аккумуляторная батарея; ОПР - оповещатель пожарный речевой; ЛО - линия оповещения основная; ЛВ - линия управления совмещенная (линейный вход); ЛУ - линия управления выделенная; Rш - оконечный резистор линии оповещения; Rл - резисторы линии управления.
Количество линий (зон) оповещения |
1 |
Количество линий управления |
1, линейный вход совмещенный; 1 дополнительная "сухой контакт" |
Количество входов оповещения |
1 |
Сопротивление линейного входа |
100 кОм |
Номинальная выходная мощность |
30 Вт |
Частотный диапазон |
200 - 5000 Гц |
Максимальное количество подключаемых речевых оповещателей |
до 36 (зависит от схемы подключения) |
Напряжение питания от сети переменного тока |
220В, 50 Гц |
апряжение питания от аккумулятора |
9 - 14В DC |
Емкость акумулятор |
7 мА/ч |
Материал |
ABS-пластик, белый цвет |
Габаритные размеры |
200х180х80 мм |
Вес |
0.5 кг (без АКБ) |
Монтаж |
В помещении, IP30 |
Дополнительно

Применяется для создания систем оповещения и управления эвакуацией 3-го типа; универсальный, подключение к ППКП через "сухой контакт". Две управляющих линии, одна выходная линия на 36 (макс) пожарных речевых оповещателя. Низкоомные, прибор работает в широком диапазоне импеданса. Мощность аудиовыхода 30 Вт, частотная полоса 200 - 5000 Гц (речь). В памяти 2 сообщения на 16 сек, карта micro SD еще на 2 сообщения. Встроенный микрофон - онлайн вещание и запись сообщения. Ручное управление запуском вещания и работой микрофона. Линейный выход для увеличения кол-ва оповещателей через блоки расширения Серенада-К-БР (до 20 шт.). Непрерывный контроль подключенных цепей на КЗ, обрыв, колебания импеданса. Основное и резервное питание: AC 220В, DC 9-15В (аккумулятор 7 мА/ч, не в комплекте); переключение между питанием на автомате. Изготовлен из качественного ABS-пластика, габариты 200х180х80 мм, вес 500 г (без АКБ). Монтаж настенный, в помещении, IP30. Прибор соответствует требованиям ГОСТ Р 53325-2012.
