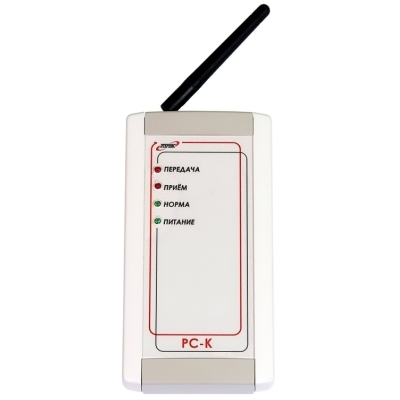

РС-К Этернис Ретранслятор-координатор

РС-К Этернис Ретранслятор-координаторЭтернис Ретранслятор-координатор РС-КЭтернис Ретранслятор-координатор РС-КЭтернис Ретранслятор-координатор РС-К
Этернис Ретранслятор-координатор РС-КЭтернис Ретранслятор-координатор РС-КЭтернис Ретранслятор-координатор РС-К

Производитель:  Этернис

Купить РС-К Этернис по выгодным ценам в магазине СЕКТОР-СБ:

Розничная цена:11 891 руб.
Оптовая цена:11 296 руб.
Для дилеров:Звоните!
В КОРЗИНУ

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание РС-К Этернис:

Этернис РС-К – ретранслятор-координатор сигналов системы АУПТ Гарант-Р, предназначенный для организации, поддержания и контроля целостности сети системы, распределения сигналов между блоками БУР и РС-М, а также реализации связи с контрольной панелью КП-RS или ПК с предустановленным ПО «Гарант-мониторинг». Для обмена данными используется радиоканал частотой 2.4 ГГц и проводной канал связи RS-485. Питание предусмотрено от внешнего источника 12 В DC, установка – накладным способом с креплением к стене при помощи комплектного кронштейна.

Функции и особенности РС-К

  • Работа в составе радиоканальной системы пожаротушения Гарант-Р.
  • Организация, поддержание и контроль целостности сети системы.
  • Координация информационных потоком между блоками БУР и РС-М.
  • Реализация связи по проводному каналу RS-485:

      - с проводной контрольной панелью КП-RS;
      - с ПК с предустановленным ПО «Гарант-мониторинг»;
      - с ретранслятором сигналов РС-М (при возникновении сложностей с прохождением радиосигналов).

  • Прием управляющих сигналов тест/сброс от диагностического брелока.
  • Обмен данными по радиоканалу на частоте 2.4 ГГц.
  • Дальность действия радиоканала зависит от наличия преград и составляет не менее 100 м.
  • Информативная индикация режима работы, наличия радиосигнала и питания.
  • Внешняя антенна для уверенного приема радиосигнала.
  • Питание от внешнего источника 12 В DC.
  • Малогабаритный корпус IP41.
  • Монтаж на стену накладным способом с применением комплектного кронштейна.
  • Стабильная работа при температуре  -25...+50 °С.
  • Длительный срок эксплуатации – 10 лет.

Подробное описание

Схема ретранслятора-координатора РС-К

Схема РС-К АУПТ Гарант-Р

Структурная схема АУПТ Гарант-Р

Структурная схема АУПТ Гарант-Р

<< свернуть

Характеристики

Ретранслятор-координатор РС-К Этернис
Рабочий диапазон частот трансивера2.4 ГГц
Радиус действия радиоканала в условиях прямой видимости РС-К–РС-М–БУР≥ 100 м
Дополнительный канал связи2хRS-485
Напряжение питания12 ± 3 В
Потребляемый ток, среднее значение100 мА
Степень защиты оболочкиIP41
Температурный диапазон эксплуатации-25...+50 °С
Относительная влажностьдо 93 % при +25 °С
Габаритные размеры co свѐрнутой антенной165х84х37 мм
Габаритные размеры c развѐрнутой антенной245х84х37 мм
Вес0.16 кг
Срок службы10 лет
Комплектация РС-К Этернис
Ретранслятор сигналов РС-К1 шт.
Кронштейн крепления1 шт.
Паспорт1 шт.
Распечатать информацию о товаре

Полезные файлы

Паспорт (150 Kb)Сертификат АУПТ Гарант-Р (1.04 Mb)Руководство АУПТ Гарант-Р (4.59 Mb)Рекомендации по проектированию АУПТ Гарант-Р (580 Kb)Письмо о статусе рекомендаций (319 Kb)
