Тунгус-5 МПП(Н-Взр)-5-И-ГЭ-У2 – взрывозащищенный модуль порошкового пожаротушения с объемом ОТВ 4.4 кг и допустимой t эксплуатации -50...+50 °С, предназначенный для оперативного тушения воспламененных электроустановок (Е), твердых (А), жидких (В) и газообразных (С) горючих веществ. Учитывая взрывозащиту 0Ex ia IIB T3 Gс Х, модуль может размещаться во взрывоопасных зонах 2 помещений с повышенной вероятностью образования взрывоопасных смесей категорий ΙΙА и ΙΙВ с температурой самовоспламенения 200 °С. Эффективно работает в составе автоматизированных установок пожаротушения складских и производственных помещений, лакокрасочных и автомастерских, электрооустановок, помещений нефте- и газоперерабатывающих предприятий, АЗС и других объектов с хранением или переработкой взрывоопасных веществ. Может использоваться для тушения по всей площади/объему защищаемого объекта или же точечно для подавления локальных очагов возгораний.
Конструкция.

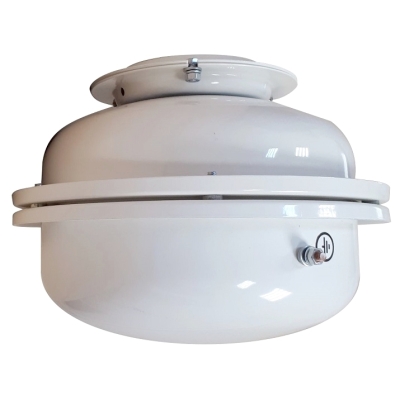

Модуль состоит из корпуса IP67 с огнетушащим порошком ИСТО-1, оборудованного источником холодного газа с электропусковым элементом, сопловым отверстием с разрывной мембраной на выходе, отражателем, зажимом заземления и кронштейном для монтажа на несущие конструкции (пол/потолок/стена). Между корпусом модуля и отражателем предусмотрен щелевой зазор, выполняющий функцию распылителя. Кабели пусковой цепи выведены на винтовые контактные зажимы клеммной коробки IP54 через герметизированный узел в корпусе модуля. Для подвода внешних кабелей к коробке предусмотрен отдельный ввод.
Способ запуска.
Пуск модуля происходит в течении 3-10 с после подачи на МПП токового импульса силой не менее 0.15 А, источником которого может быть:
Принцип работы.
При подаче токового импульса на выводы электропускового элемента, источник холодного газа активируется и интенсивно нагнетает избыточное давление в баллоне. Это приводит к аэрации порошка и разрушению мембраны с последующим выбросом ОТВ в защищаемое пространство через щелевое отверстие между корпусом и отражателем. Порошок быстро наполняет очаг возгорания негорючей средой и преграждает доступ кислорода, способствуя оперативной локализации и затуханию пожара.
- класса А – 78 м² / 100 м³;
- класса В – 31 м² / 40 м³;
- класса А в канале 3х2.8х12 – 36 м², 100 м³;
- класса В в канале 1.2х2.8х8 – 9.6 м², 27 м³.
МПП(Н)-5-И-ГЭ-У2 – исполнение с допустимой температурой эксплуатации -50...+50 °С и пусковым током 0.15 А;
МПП(Н-Т)-5-И-ГЭ-У2 – исполнение с допустимой температурой эксплуатации -60...+90 °С и пусковым током 0.2 А;
МПП(Н-Т1)-5-И-ГЭ-У2 – исполнение с допустимой температурой эксплуатации -60...+125 °С и пусковым током 0.6 А;
МПП(Н-Взр)-5-И-ГЭ-У2 – взрывозащищенное исполнение 0Ex ia IIB T3 Gс Х с допустимой температурой эксплуатации -50...+50 °С и пусковым током 0.15 А;
МПП(Н-Взр-Т)-5-И-ГЭ-У2 – взрывозащищенное исполнение 0Ex ia IIB T3 Gс Х с допустимой температурой эксплуатации -60...+90 °С и пусковым током 0.2 А;
МПП(Н-С2)-5-И-ГЭ-У2 – автономное исполнение с сигнально-пусковым устройством УСПАА-1 v4 и допустимой температурой эксплуатации -50...+50 °С;
МПП(Н-Р)-5-И-ГЭ-У2 – исполнение с ручным пуском путем выдергивания чеки и допустимой температурой эксплуатации -50...+50 °С.
Маркировка по взрывозащите электрооборудования | 0Ex ia IIB T3 Gс Х |
Степень защиты от внешних воздействий | IP54 для вводной коробки и IP67 для корпуса МПП |
Класс электротехнического изделия по способу защиты человека от поражения электрическим током | III |
Масса заряда огнетушащего порошка типа АВС | 4.4 кг ± 0.2 кг |
Марка огнетушащего порошка | ИСТО-1 |
Вместимость корпуса модуля | 4.7 л ± 0.2 л |
Быстродействие | 3-10 с |
Продолжительность подачи огнетушащего порошка | 1 с |
Давление вскрытия мембраны | 2.2-2.4 МПа |
Огнетушащая способность МПП при потолочном креплении: | |
- защищаемые площадь и объем при тушении пожаров класса А в помещении с высотой перекрытия 1/2/2.5 м | 78 м², 78 м³ / 50 м², 100 м³ / 40 м², 100 м³ |
- защищаемый объем при тушении пожаров класса А в помещении с высотой перекрытия 6 м | 100 м³ |
- защищаемые площадь и объем при тушении пожаров класса А на участке помещения или канала 3х2.8х12 м | 36 м², 100 м³ |
- защищаемый объем при тушении пожаров класса В в помещении с высотой перекрытия 2-4 м | 40 м³ |
- защищаемые площадь и объем при тушении пожаров класса В на участке помещения или канала 1.2х2.8х8 м | 9.6 м², 27 м³ |
- защищаемые площадь и объем при тушении пожаров класса В в помещении с высотой перекрытия 1 м | 31 м², 31 м³ |
Огнетушащая способность МПП при напольной установке: | |
- защищаемые площадь и объем при тушении пожаров класса А в помещении с высотой перекрытия 1/2/2.5 м | 78 м², 78 м³ / 50 м², 100 м³ / 40 м², 100 м³ |
- защищаемый объем при тушении пожаров класса А в помещении с высотой перекрытия 2.5 м | 40 м² |
- защищаемые площадь и объем при тушении пожаров класса А на участке помещения или канала 3х2.8х12 м | 36 м², 100 м³ |
- защищаемая площадь при тушении пожаров класса В в помещении с высотой перекрытия 2 м | 20 м² |
- защищаемый объем при тушении пожаров класса В в помещении с высотой перекрытия 2-4 м | 27 м³ |
- защищаемые площадь и объем при тушении пожаров класса В в помещении с высотой перекрытия 1 м | 31 м², 31 м³ |
- защищаемые площадь и объем при тушении пожаров класса В на участке помещения или канала 1.2х2.8х8 м | 9.6 м², 27 м³ |
Огнетушащая способность МПП при настенном креплении: | |
- защищаемые площадь и объем при тушении пожаров класса А на участке помещения или канала 3х2.8х12 м | 36 м², 100 м³ |
- защищаемый объем при тушении пожаров класса В в помещении с высотой перекрытия 2-4 м | 27 м³ |
- защищаемые площадь и объем при тушении пожаров класса В на участке помещения или канала 1.2х2.8х8 м | 9.6 м², 27 м³ |
Характеристики цепи электропускового элемента: | |
- ток срабатывания | 0.15 А |
- безопасный ток проверки цепи | не более 0.03 А |
- электрическое сопротивление | 8-16 Ом |
Входные и внутренние искробезопасные параметры цепи электропускового элемента: | |
- максимальное входное напряжение (Ui) | 30 В |
- максимальный входной ток (Ii) | 0.4 А |
- максимальная внутренняя емкость (Сi) | <100 нФ |
- максимальная внутренняя индуктивность (Li) | 20 мкГн |
Коэффициент неравномерности распыления порошка К1 (СП 5.13130.2009) | 1.0 |
Габариты | Ø280х227 мм |
Вес | 8.2 кг |
Цвет | белый |
Температурный диапазон эксплуатации | -50...+50 °С |
Относительная влажность | не более 95% при температуре 25°С |
Срок службы | до 12 лет |
Модуль Тунгус-5 | 1 шт. |
Паспорт и руководство по эксплуатации | 1 шт. |
