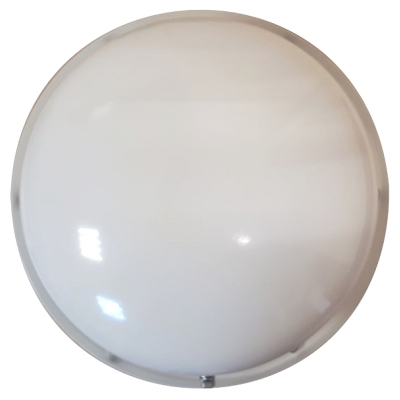

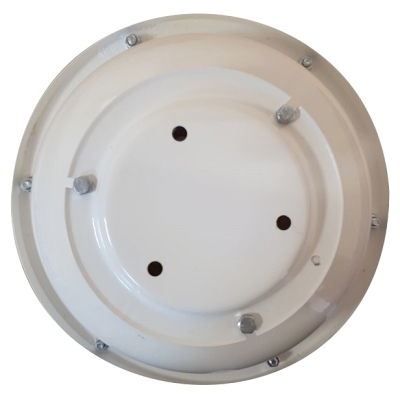

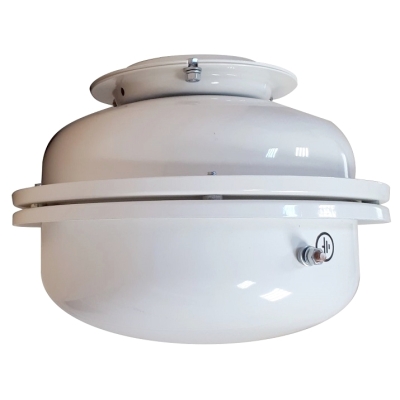

Тунгус-5 МПП(Н-Взр-Т)-5-И-ГЭ-У2 Источник плюс Модуль порошкового пожаротушения взрывозащищенный

Модуль порошкового пожаротушения взрывозащищенный
Производитель: Источник плюс

Купить Тунгус-5 МПП(Н-Взр-Т)-5-И-ГЭ-У2 Источник плюс по выгодным ценам в магазине СЕКТОР СБ:

Розница:6 649 руб.
Опт:6 649 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание Тунгус-5 МПП(Н-Взр-Т)-5-И-ГЭ-У2 Источник плюс:

Тунгус-5 МПП(Н-Взр-Т)-5-И-ГЭ-У2 – взрывозащищенный модуль порошкового пожаротушения с объемом ОТВ 4.4 кг и допустимой t эксплуатации -60...+90 °С, предназначенный для оперативного тушения воспламененных электроустановок (Е), твердых (А), жидких (В) и газообразных (С) горючих веществ. Учитывая взрывозащиту 0Ex ia IIB T3 Gс Х, модуль может размещаться во взрывоопасных зонах 2 помещений с повышенной вероятностью образования взрывоопасных смесей категорий ΙΙА и ΙΙВ с температурой самовоспламенения 200 °С. Эффективно работает в составе автоматизированных установок пожаротушения складских и производственных помещений, лакокрасочных и автомастерских, электрооустановок, помещений нефте- и газоперерабатывающих предприятий, АЗС и других объектов с хранением или переработкой взрывоопасных веществ. Может использоваться для тушения по всей площади/объему защищаемого объекта или же точечно для подавления локальных очагов возгораний.

Конструкция.

Модуль состоит из корпуса IP67 с огнетушащим порошком ИСТО-1, оборудованного источником холодного газа с электропусковым элементом, сопловым отверстием с разрывной мембраной на выходе, отражателем, зажимом заземления и кронштейном для монтажа на несущие конструкции (пол/потолок/стена). Между корпусом модуля и отражателем предусмотрен щелевой зазор, выполняющий функцию распылителя. Кабели пусковой цепи выведены на винтовые контактные зажимы клеммной коробки IP54 через герметизированный узел в корпусе модуля. Для подвода внешних кабелей к коробке предусмотрен отдельный ввод.

Способ запуска.

Пуск модуля происходит в течении 3-10 с после подачи на МПП токового импульса силой не менее 0.2 А, источником которого может быть:

  • приемно-контрольный прибор ОПС;
  • кнопка ручного пуска АУПТ;
  • электронные устройства запуска (УСП, УСПАА и др.).

Принцип работы.

При подаче токового импульса на выводы электропускового элемента, источник холодного газа активируется и интенсивно нагнетает избыточное давление в баллоне. Это приводит к аэрации порошка и разрушению мембраны с последующим выбросом ОТВ в защищаемое пространство через щелевое отверстие между корпусом и отражателем. Порошок быстро наполняет очаг возгорания негорючей средой и преграждает доступ кислорода, способствуя оперативной локализации и затуханию пожара.

Особенности Тунгус-5 МПП(Н-Взр-Т)-5-И-ГЭ-У2

  • Взрывозащита 0Ex ia IIB T3 Gс Х.
  • Заряд порошка ИСТО-1 массой 4.4 кг.
  • Максимальная площадь/объем зоны тушения:

      - класса А – 78 м² / 100 м³;

      - класса В – 31 м² / 40 м³;

      - класса А в канале 3х2.8х12 – 36 м², 100 м³;

      - класса В в канале 1.2х2.8х8 – 9.6 м², 27 м³.

  • Огнетушащая способность основана на разбавлении очага пожара инертной средой и блокировании доступа кислорода.
  • Автоматический запуск в течении 3-10 секунд с момента подачи токового импульса силой более 0.2 А.
  • Проверка пусковой цепи током до 0.03 А.
  • Возможность пуска в ручном режиме (кнопкой) или удаленно по сигналу от УСП или ПКП ОПС.
  • Для подачи и равномерного распределения ОТВ по всей площади/объему тушения предусмотрено специальное щелевое отверстие между корпусом МПП и отражателем.
  • Подключение к шлейфу через клеммную коробку IP54.
  • Вывод кабелей от электропускового элемента в клеммную коробку выполнен через герметизированный узел в корпусе модуля.
  • Взрывозащита по типу ia (искробезопасная эл. цепь).
  • Прочный металлический корпус IР67.
  • Для заземления предусмотрен специальный зажим.
  • Монтажный кронштейн для установки на несущие конструкции (пол/потолок/стена).
  • Многоразовое использование – возможность перезарядки модуля после сработки.
  • Стабильная работа в температурном диапазоне -60...+90 °С.
  • Длительный срок службы – до 5 лет.

Подробное описание

Модификации Тунгус-5

МПП(Н)-5-И-ГЭ-У2 – исполнение с допустимой температурой эксплуатации -50...+50 °С и пусковым током 0.15 А;

МПП(Н-Т)-5-И-ГЭ-У2 – исполнение с допустимой температурой эксплуатации -60...+90 °С и пусковым током 0.2 А;

МПП(Н-Т1)-5-И-ГЭ-У2 – исполнение с допустимой температурой эксплуатации -60...+125 °С и пусковым током 0.6 А;

МПП(Н-Взр)-5-И-ГЭ-У2 – взрывозащищенное исполнение 0Ex ia IIB T3 Gс Х с допустимой температурой эксплуатации -50...+50 °С и пусковым током 0.15 А;

МПП(Н-Взр-Т)-5-И-ГЭ-У2 – взрывозащищенное исполнение 0Ex ia IIB T3 Gс Х с допустимой температурой эксплуатации -60...+90 °С и пусковым током 0.2 А;

МПП(Н-С2)-5-И-ГЭ-У2 – автономное исполнение с сигнально-пусковым устройством УСПАА-1 v4 и допустимой температурой эксплуатации -50...+50 °С;

МПП(Н-Р)-5-И-ГЭ-У2 – исполнение с ручным пуском путем выдергивания чеки и допустимой температурой эксплуатации -50...+50 °С.

Установка модуля порошкового пожаротушения Тунгус-5 МПП(Н-Взр-Т)-5-И-ГЭ-У2

Тунгус-5_установка

Тунгус-5_установка_1

<< свернуть

Характеристики

Модуль порошкового пожаротушения взрывозащищенный Тунгус-5 МПП(Н-Взр-Т)-5-И-ГЭ-У2
Маркировка по взрывозащите электрооборудования 0Ex ia IIB T3 Gс Х
Степень защиты от внешних воздействий IP54 для вводной коробки и IP67 для корпуса МПП
Класс электротехнического изделия по способу защиты человека от поражения электрическим током III
Масса заряда огнетушащего порошка типа АВС 4.4 кг ± 0.2 кг
Марка огнетушащего порошка ИСТО-1
Вместимость корпуса модуля 4.7 л ± 0.2 л
Быстродействие 3-10 с
Продолжительность подачи огнетушащего порошка 1 с
Давление вскрытия мембраны 2.2-2.4 МПа
Огнетушащая способность МПП при потолочном креплении:
- защищаемые площадь и объем при тушении пожаров класса А в помещении с высотой перекрытия 1/2/2.5 м 78 м², 78 м³ / 50 м², 100 м³ / 40 м², 100 м³
- защищаемый объем при тушении пожаров класса А в помещении с высотой перекрытия 6 м 100 м³
- защищаемые площадь и объем при тушении пожаров класса А на участке помещения или канала 3х2.8х12 м 36 м², 100 м³
- защищаемый объем при тушении пожаров класса В в помещении с высотой перекрытия 2-4 м 40 м³
- защищаемые площадь и объем при тушении пожаров класса В на участке помещения или канала 1.2х2.8х8 м 9.6 м², 27 м³
- защищаемые площадь и объем при тушении пожаров класса В в помещении с высотой перекрытия 1 м 31 м², 31 м³
Огнетушащая способность МПП при напольной установке:
- защищаемые площадь и объем при тушении пожаров класса А в помещении с высотой перекрытия 1/2/2.5 м 78 м², 78 м³ / 50 м², 100 м³ / 40 м², 100 м³
- защищаемый объем при тушении пожаров класса А в помещении с высотой перекрытия 2.5 м 40 м²
- защищаемые площадь и объем при тушении пожаров класса А на участке помещения или канала 3х2.8х12 м 36 м², 100 м³
- защищаемая площадь при тушении пожаров класса В в помещении с высотой перекрытия 2 м 20 м²
- защищаемый объем при тушении пожаров класса В в помещении с высотой перекрытия 2-4 м 27 м³
- защищаемые площадь и объем при тушении пожаров класса В в помещении с высотой перекрытия 1 м 31 м², 31 м³
- защищаемые площадь и объем при тушении пожаров класса В на участке помещения или канала 1.2х2.8х8 м 9.6 м², 27 м³
Огнетушащая способность МПП при настенном креплении:
- защищаемые площадь и объем при тушении пожаров класса А на участке помещения или канала 3х2.8х12 м 36 м², 100 м³
- защищаемый объем при тушении пожаров класса В в помещении с высотой перекрытия 2-4 м 27 м³
- защищаемые площадь и объем при тушении пожаров класса В на участке помещения или канала 1.2х2.8х8 м 9.6 м², 27 м³
Характеристики цепи электропускового элемента:
- ток срабатывания 0.2 А
- безопасный ток проверки цепи не более 0.03 А
- электрическое сопротивление 8-16 Ом
Входные и внутренние искробезопасные параметры цепи электропускового элемента:
- максимальное входное напряжение (Ui) 30 В
- максимальный входной ток (Ii) 0.4 А
- максимальная внутренняя емкость (Сi) <100 нФ
- максимальная внутренняя индуктивность (Li) 20 мкГн
Коэффициент неравномерности распыления порошка К1 (СП 5.13130.2009) 1.0
Габариты Ø280х227 мм
Вес 8.2 кг
Цвет белый
Температурный диапазон эксплуатации -60...+90 °С
Относительная влажность не более 95% при температуре 25°С
Срок службы до 5 лет
Комплектация Тунгус-5 МПП(Н-Взр-Т)-5-И-ГЭ-У2
Модуль Тунгус-5 1 шт.
Паспорт и руководство по эксплуатации 1 шт.
