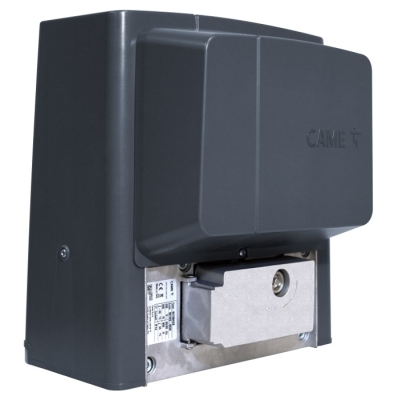

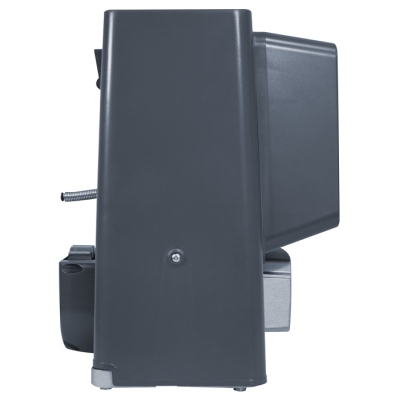

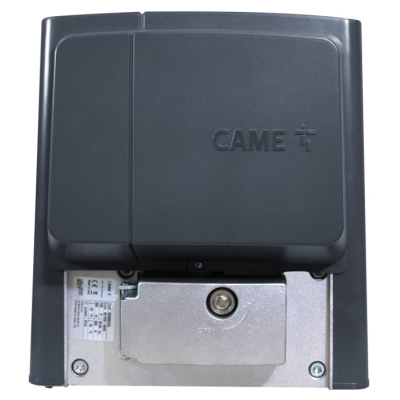

BX608AGS – компактный электропривод с платой управления ZBX6N, предназначенный для автоматизации работы откатных ворот с длиной стрворки до 14 м и массой не более 800 кг. Эта модель пришла на смену приводу BX-68 и является его усовершенствованной версией. В ее основе высокая мощность и надежность предыдущей модели, дополненная рядом значительных преимуществ:
- обновленный дизайн корпуса со светодиодным дисплеем и кнопками программирования;
- эффуктивная система разблокировки;
- функции «открыть/закрыть/изменить направление», «открыть/стоп/закрыть», «частичное открывание»;
- отдельные контакты для подключения фотоэлементов в тестовом режиме;
- разделение силовой и слаботочной части схемы управления для повышения стабильности работы, надежности и долговечности платы;
- программируемые входы для подключения устройств безопасности;
- функция распознавания препятствий;
- до 250 пользовательских идентификаторов (карты, коды и др.) с индивидуальной записью/удалением;
- расширены возможности радиоуправления – работа TOP/TAM/ATOMO/Twin c AF43S или AF868 в защищенном режиме;
- возможность подключения беспроводных приборов системы RIO 2.0.
Обратите внимание! Монтажные основания старых и новых моделей приводов абсолютно идентичны, за счет чего замена оборудования максимально проста и не требует никаких дополнительных монтажных работ.
Подробное описание
Конструкция

Габариты

Монтаж (установка)

Схема платы управления

Схема подключения сигнальных устройств

Схема подключения устройств управления

Схема подключения фотоэлементов

Схема подключения электропитания

| Тип |
редукторный привод для откатных ворот |
| Характеристики ворот: |
|
| - макс. масса створки |
800 |
| - макс. длина створки |
14 м |
| - модуль шестерни |
4 |
| Интенсивность использования: |
|
| - количество циклов в час |
17 |
| - количество последовательных циклов |
6 |
| Электропитание блока управления |
AC 230 В, 50/60 Гц |
| Электропитание двигателя |
AC 230 В, 50/60 Гц |
| Потребляемая мощность в режиме ожидания |
4.5 Вт |
| Потребляемая мощность с модулем Green Рower |
0.8 А |
| Мощность |
530 Вт |
| Макс. потребляемый ток двигателя |
2.4 А |
| Скорость движения |
10.5 м/мин |
| Толкающее усилие |
800 Н |
| Термозащита двигателя |
150 °С |
| Конденсатор |
20 мкФ |
| Класс устройства |
I |
| Класс защиты |
IP44 |
| Диапазон рабочих температур |
-20 °С ... +55 °С |
| Габаритные размеры |
300х308х242 мм |
| Вес |
15 кг |
