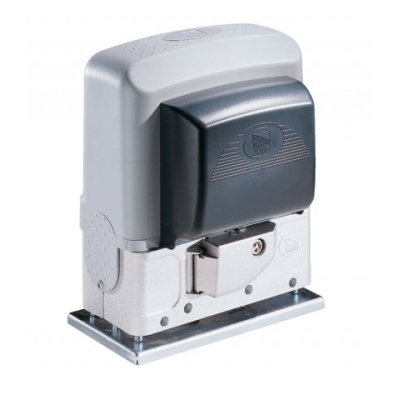

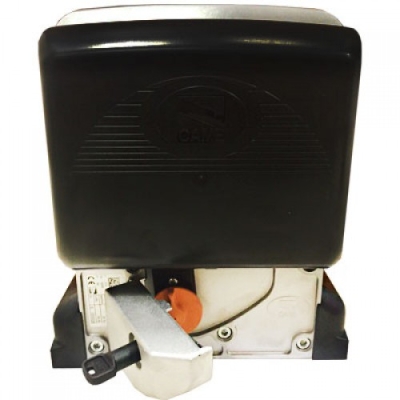

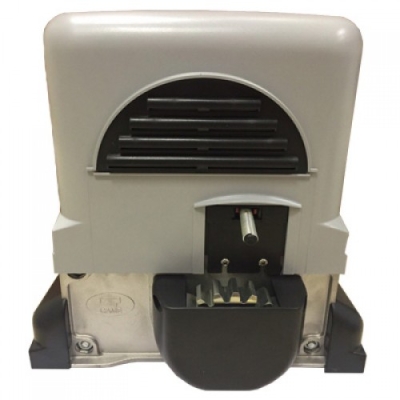

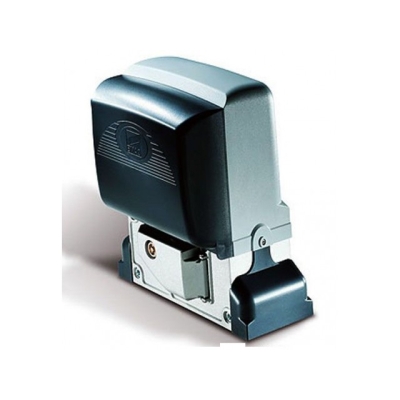

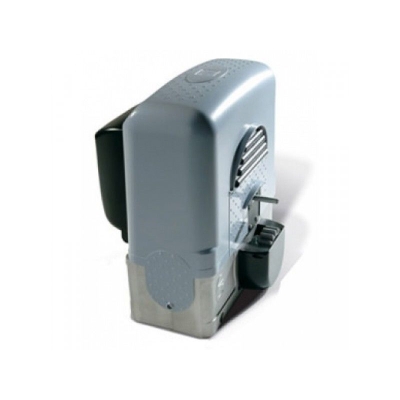

BX-68 DIR10 COMBO CAME Привод для откатных ворот
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Комплектация BX-68 DIR10 COMBO:
- привод BX-68 со встроенным БУ ZBX6 (1 шт.);
- радиоприемник AF43RU (1 шт.);
- радио брелок TWIN2 (2 шт.);
- антенна TOP-A433N (1 шт.);
- комплект фотоэлементов DIR10 (1 шт.);
- комплект крепежей (1 шт.).
BX-68 – это компактный автоматический редукторный привод, который предназначен для автоматизации процесса открытия/закрытия откатных ворот. Он оснащен многофункциональным блоком управления (БУ), благодаря которому привод может работать в нескольких режимах (ручной или автоматический) и имеет множество полезных функций, среди которых: обнаружение препятствий на пути движения ворот, автоматический реверс, присутствие оператора, частичная остановка, полный стоп и многое другое. Расширение функционала возможно путем подключения дополнительной периферии: фотоэлементы, радиомодуль, кнопки дистанционного управления, сигнальные лампы и т.п. BX-68 рассчитан на низкоинтенсивную работу и может устанавливаться для управления откатными воротами длина которых не более чем 14 м, а вес в пределах 600-800 кг. Корпус привода защищен и может подвергаться воздействию внешних климатических условий.
Основные особенности:
- редукторный привод с механизмом самоблокировки;
- полностью бесшумная работа;
- экстренная разблокировка при помощи ручного ключа;
- встроенный многофункциональный БУ (5 режимов работы) с питанием от сети 220 VAC;
- питание электромотора от сети 220 VAC;
- слаботочный выходы 24 VDC для подключения периферии;
- возможность подключить радиомодуль, фотоэлементы, кнопки управления, считыватели и т.п.;
- возможность регулировки времени открытия и тягового усилия;
- функция реверса в случае препятствия на пути движения ворот;
- наличие упоров безопасности и концевых выключателей;
- функция замедления движения в конечной точке;
- защита корпуса по стандарту IP54 (влага/пыль);
- установка на бетонное монтажное основание 400х240х300 мм;
- диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
- возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.
Подробное описание

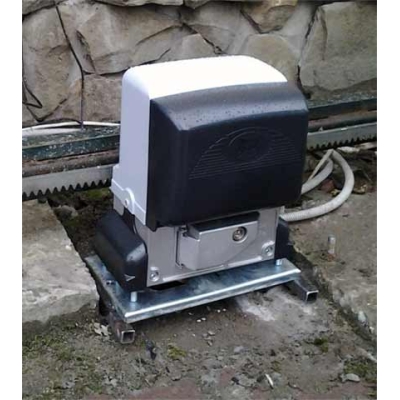

Вариант типовой установки BX-68 DIR10 COMBO

| Тип: |
редукторный привод для откатных ворот |
| Блокировка привода в конечном положении: |
есть |
| Характеристики ворот (max): |
до 14 м - длина створки; до 600-800 кг- вес створки |
| Электропитание блока управления: |
220 VAC |
| Электропитание двигателя: |
220 VAC |
| Резервное питание: |
- |
| Потребляемая мощность в режиме ожидания: |
- |
| Максимальный потребляемый ток: |
2.4 A |
| Мощность: |
300 Вт |
| Максимальный крутящий момент: |
32 Нм |
| Передаточное число редуктора: |
1/33 |
| Толкающее усилие: |
800 Н |
| Максимальная скорость: |
10 м/мин |
| Интенсивность использования: |
30% |
| Максимальная температура двигателя: |
150°С |
| Класс изоляции: |
I |
| Конденсатор: |
20 мкФ |
| Диапазон рабочих температур: |
от -20°С до +55°С |
| Класс защиты: |
IP54 |
| Габаритные размеры (ДхШхВ): |
300х240х310 мм |
| Вес: |
15 кг |
| Самоблокирующийся привод 220 В (BX-68): |
1 шт |
| Встроенный блок управления (ZBX6): |
1 шт |
| Радиоприемник (AF43RU): |
1 шт |
| Радио брелок (TWIN2): |
2 шт |
| Антенна (TOP-A433N): |
1 шт |
| Комплект фотоэлементов (DIR10) (приемник и передатчик): |
1 шт |
| Крепежный комплект: |
1 шт |
Дополнительно
Зубчатая рейка на болтах, длина 1 м, болты 30х8 мм, совместимость с приводами CAME серии BX, BK 1200 и 1800 модуль 4.
Привод для откатных ворот с автоблокировкой, длина/масса ворот - до 14 м/до 600-800 кг, толкающее усилие 800 Н, крутящий момент 32 Нм, передаточное число редуктора 1/33, скорость открытия 10 м/мин, интенсивность использования 30%, встроенный БУ, питание БУ 220 В (50/60 Гц), питание электродвигателя 220 VАC (2.4 A), мощность 300 Вт, от -20°С до +55°С, IP54, 300х240х310 мм, 15 кг.
Радиоприёмник дистанционного управления приводным механизмом встраиваемый, одноканальный, рабочая частота 433,92МГц.
Брелок-передатчик двухканальный с функцией KeyCode, рабочая частота 433,92 МГц, совместим с сериями ТОР, ТАМ.
Антенна для приёма команд.
Фотоэлемент DIR 10 используют в построение системы управления и защиты.
Пара элементов - приёмник и передатчик - решает задачи остановки стрелы при нахождении между ними объекта защиты.
Комплект беспроводных регулируемых фотоэлементов - приемник и передатчик; макс. дальность действия - 30 м; синхронизация 2-х пар фотоэлементов; NO контакт; макс. нагрузка релейных контактов 24 В - 500 мА;
электропитание - 12-24 В AC/DC; потребляемый ток при AC 24 В - 40 мА; корпус из поликарбоната; IP54; -20 °С ... +55 °С; 46x37x108 мм.
