SDN8 (001SDN8) CAME Привод для откатных ворот
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
CAME SDN8 – компактный привод с платой управления ZN7 (дисплей + энкодер + кнопки управления), предназначенный для автоматизации работы откатных ворот с длиной створки ≤ 20 м и массой ≤ 800 кг. Блок обладает широкими функциональными возможностями и предполагает возможность подключения множества внешних устройств (сигнальных, управления, безопасности и др.) для создания эффективной системы управления доступом объектов различного назначения.
Основные функции и особенности:
- надежный привод в малогабаритном погодоустойчивом корпусе;
- встроенная плата управления с дисплеем и кнопками управления;
- плавное и равномерное открывание/закрывание створки с минимальным уровнем шума;
- эффективный контроль движения и повышенный уровень безопасности за счет встроенного энкодера;
- совместимость со всеми брелками компании CAME;
- возможность дополнения магнитными концевыми выключателями;
- до 250 пользовательских идентификаторов (карты, коды и др.) с индивидуальной записью/удалением;
- возможность быстрого восстановления настроек благодаря встроенной карте памяти;
- разъем для платы RSE позволяет реализовать синхронизацию работы 2-х приводов, отслеживать состояние и управлять воротами удаленно через облачный сервис CAME Connect;
- разъемы для плат R700/R800 обеспечивают возможность наращивания количества проводных устройств управления;
- функции автоопределения крайних точек, автозакрывания с регулируемым временем, частичного открывания (калитка) с автозакрыванием, регулирования скорости движения, замедления и задержки закрывания створки, режим замедления открывания/закрывания створок перед остановкой в конечных точках, самодиагностики приборов безопасности и др.
- совместимость с беспроводной системой безопасности RIO 2.0.
Обратите внимание! Привод выпускается в двух цветовых решениях и отличаются маркировкой:

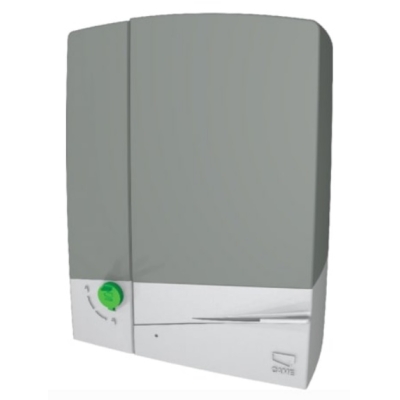

- SDN8– серый цвет корпуса;

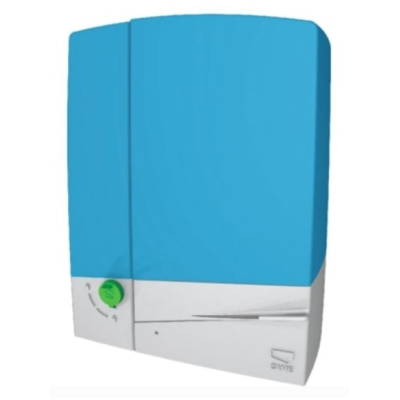

- SDN8B– голубой цвет корпуса.
Подробное описание
Конструкция

Габариты

Монтаж (установка)

Схема подключения электропитания

Схема заводских подключений

Схема подключения сигнальных устройств

Схема подключения устройств управления

Схема подключения фотоэлементов

Схема подключения чувствительный профилей

| Тип |
привод для откатных ворот |
| Характеристики ворот: |
|
| - макс. масса створки |
800 кг |
| - макс. длина створки |
20 м |
| - модуль шестерни |
4 |
| Напряжение электропитания |
AC 110/230 В, 50 Гц |
| Электропитание двигателя |
DC 24 В |
| Потребление в режиме ожидания |
5.5 Вт |
| Потребление в режиме ожидания с модулем RGP1 |
0.5 Вт |
| Максимальная мощность |
400 Вт |
| Интенсивность использования |
высокая |
| Толкающее усилие |
800 Н |
| Скорость движения |
11 м/мин |
| Класс защиты |
IP44 |
| Диапазон рабочих температур |
-20 °С ... +55 °С |
| Габаритные размеры |
290х363х300 мм |
| Вес |
11.5 кг |
