СBX E24 CAME Комплект для автоматизации промышленных ворот

СBX E24 CAME Комплект для автоматизации промышленных воротCAME Комплект для автоматизации промышленных ворот СBX E24CAME Комплект для автоматизации промышленных ворот СBX E24CAME Комплект для автоматизации промышленных ворот СBX E24CAME Комплект для автоматизации промышленных ворот СBX E24CAME Комплект для автоматизации промышленных ворот СBX E24CAME Комплект для автоматизации промышленных ворот СBX E24CAME Комплект для автоматизации промышленных ворот СBX E24CAME Комплект для автоматизации промышленных ворот СBX E24
CAME Комплект для автоматизации промышленных ворот СBX E24CAME Комплект для автоматизации промышленных ворот СBX E24CAME Комплект для автоматизации промышленных ворот СBX E24CAME Комплект для автоматизации промышленных ворот СBX E24CAME Комплект для автоматизации промышленных ворот СBX E24CAME Комплект для автоматизации промышленных ворот СBX E24CAME Комплект для автоматизации промышленных ворот СBX E24CAME Комплект для автоматизации промышленных ворот СBX E24

Производитель:  CAME

Купить СBX E24 CAME по выгодным ценам в магазине СЕКТОР-СБ:

Розничная цена:39 060 руб.
Оптовая цена:Звоните!
Для дилеров:Звоните!
В КОРЗИНУ

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание СBX E24 CAME:

Комплектация:

  • привод промышленный 001C-BXE24 с питанием 24 VDC (1 шт.);
  • блок управления 002ZL80 (1 шт.);
  • комплект крепежей 001C009 (1 шт.).

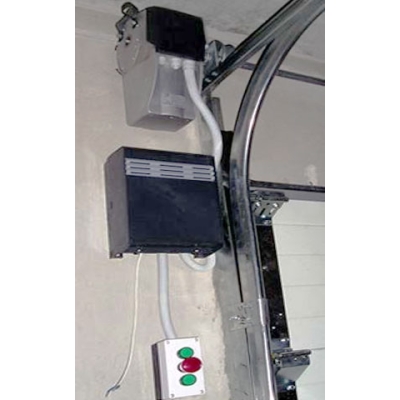

СBX E24 – это универсальный комплект автоматики, который предназначен для автоматизации процесса открытия/закрытия откатных, раздвижных или секционных ворот. Данный комплект состоит из привода с прямым воздействием на вал, блока управления (БУ) и крепежного комплекта. Благодаря многофункциональному БУ привод может работать в нескольких режимах (ручной или автоматический) и имеет множество полезных функций, среди которых: обнаружение препятствий на пути движения ворот, автоматический реверс, присутствие оператора, частичная остановка, полный стоп и многое другое. Расширение функционала возможно путем подключения дополнительной периферии: фотоэлементы, радиомодуль, кнопки дистанционного управления, сигнальные лампы и прочее. СBX E24 рассчитан на высокоинтенсивную работу и может устанавливаться для управления промышленными воротами различных типов:

  • секционные высотой до 5.5 м (прямое воздействие привода на вал);

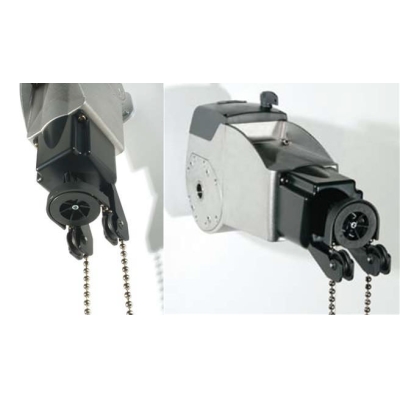

  • секционные высотой до 8.5 м (цепная передача привода);
  • откатные или раздвижные шириной до 5.5 м и весом не более 1000 кг.

Корпус привода защищен и может подвергаться воздействию внешних климатических условий.

Основные особенности:

  • редукторный привод с прямым воздействием на вал;
  • механизм блокировки в конечном положении;
  • полностью бесшумная работа;
  • экстренная разблокировка при помощи ручного ключа;
  • многофункциональный БУ с питанием от сети 220 VAC;
  • питание электромотора 24 VDC;
  • аварийное питание от АКБ (опция);
  • слаботочный выходы 24 VDC для подключения периферии;
  • возможность подключить радиомодуль, фотоэлементы, кнопки управления, считыватели и т.п.;
  • возможность регулировки времени открытия;
  • функция реверса в случае препятствия на пути движения ворот;
  • наличие упоров безопасности и концевых выключателей;
  • предохранительная защита основных компонентов на случай скачков напряжения;
  • функция замедления движения в конечной точке;
  • защита корпуса по стандарту IP54 (влага/пыль);
  • диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
  • возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.

Подробное описание

Схема подключения СBX E24 к БУ

Схема подключения СBX E24

<< свернуть

Характеристики

Технические характеристики CAME СBX E24:
Тип:комплект для автоматизации промышленных ворот с редукторным приводом
Блокировка привода в конечном положении:есть
Электропитание блока управления:220 VAC (50/60 Гц)
Электропитание двигателя:24 VDC
Резервное питание:от АКБ (опция)
Потребляемая мощность в режиме ожидания:-
Максимальный потребляемый ток:9 A
Мощность:240 Вт
Максимальный крутящий момент:25 Нм
Передаточное число редуктора:1/67.45
Толкающее усилие:-
Максимальное число оборотов вала:20.5
Скорость вращения двигателя:26.5 об/мин
Интенсивность использования:100%
Максимальная температура двигателя:150°С
Класс изоляции:I
Конденсатор:-
Диапазон рабочих температур:от -20°С до +55°С
Класс защиты:IP54

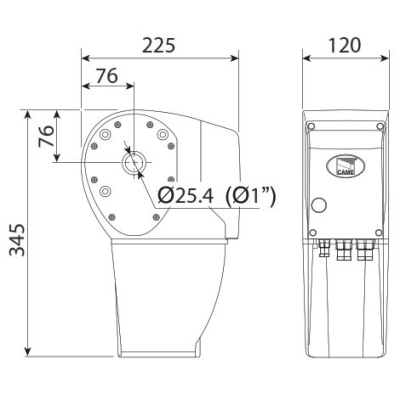

Габаритные размеры (ДхШхВ):225х120х345 мм
Вес:11.2 кг
Характеристики ворот:
Для секционных ворот с непосредственным воздействием на вал:высота - до 5.5 м; скорость - 7.15 м/мин с барабаном ~Ø 105 мм; скорость - 9.3 м/мин с барабаном ~Ø 138 мм
Для секционных ворот с цепной системой передачи:ворота высотой - до 8,5 м; скорость - 9.15 м/мин с барабаном ~Ø 208 мм
Для откатных и раздвижных ворот:ворота шириной - 5.5 м; максимальный вес ворот - 1000 кг
Комплектация:
Привод 24В осевой промышленный (001C-BXE24):1 шт
Блок управления (002ZL80):1 шт
Крепеж для установки привода (001C009):1 шт
Распечатать информацию о товаре

Полезные файлы

Сертификаты CAME (4.22 Mb)Инструкция по монтажу привода (5.03 Mb)Инструкция по монтажу БУ (1.53 Mb)

Дополнительно

Привод для промышленных ворот

001C-BXE24 CAME Привод для промышленных ворот

Привод для автоматизации промышленных ворот, крутящий момент 25 Нм, передаточное число редуктора 1/67.45, скорость вращения вала 26.5 об/мин, интенсивность использования 100%, питание электродвигателя 24 VDC, мощность 240 Вт (9 А), от -20°С до +55°С, IP54, 225х120х345 мм, 11.2 кг.

Розница:25 659 руб.
Опт:Звоните!
Для дилеров:Звоните!
Блок управления

C009 CAME Блок управления

Крепеж для установки приводов на промышленные секционные ворота.

Розница:926 руб.
Опт:Звоните!
Для дилеров:Звоните!
Блок управления

ZL80 CAME Блок управления

Многофункциональный блок управления, пользовательский интерфейс, выходы для питания привода 24 VDC, выход питания периферии 24 VDC (36 Вт), регулировка усилий привода, режим присутствие оператора, подключение радиомодулей, питание блока ~230 В (50/60 Гц), 360 Вт, предохранительная защита выходов питания, ABS-пластик, IP54, -20°C...+55°C, 320х240х145 мм.

Розница:12 420 руб.
Опт:Звоните!
Для дилеров:Звоните!
