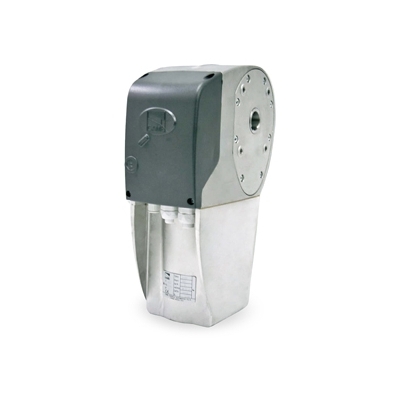

СBX ET CAME Комплект для автоматизации промышленных ворот

СBX ET CAME Комплект для автоматизации промышленных воротCAME Комплект для автоматизации промышленных ворот СBX ETCAME Комплект для автоматизации промышленных ворот СBX ETCAME Комплект для автоматизации промышленных ворот СBX ETCAME Комплект для автоматизации промышленных ворот СBX ETCAME Комплект для автоматизации промышленных ворот СBX ETCAME Комплект для автоматизации промышленных ворот СBX ETCAME Комплект для автоматизации промышленных ворот СBX ETCAME Комплект для автоматизации промышленных ворот СBX ET
CAME Комплект для автоматизации промышленных ворот СBX ETCAME Комплект для автоматизации промышленных ворот СBX ETCAME Комплект для автоматизации промышленных ворот СBX ETCAME Комплект для автоматизации промышленных ворот СBX ETCAME Комплект для автоматизации промышленных ворот СBX ETCAME Комплект для автоматизации промышленных ворот СBX ETCAME Комплект для автоматизации промышленных ворот СBX ETCAME Комплект для автоматизации промышленных ворот СBX ET

Производитель:  CAME

Купить СBX ET CAME по выгодным ценам в магазине СЕКТОР-СБ:

Розничная цена:34 380 руб.
Оптовая цена:Звоните!
Для дилеров:Звоните!
В КОРЗИНУ

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание СBX ET CAME:

Комплектация:

  • привод промышленный 001C-BXET (1 шт.);
  • блок управления 002ZT5 (1 шт.);
  • комплект крепежей 001C009 (1 шт.).

CBX ET – это универсальный комплект автоматики, который предназначен для автоматизации процесса открытия/закрытия откатных, раздвижных или секционных ворот. Данный комплект состоит из привода с прямым воздействием на вал, блока управления (БУ) и крепежного комплекта. Благодаря многофункциональному БУ привод может работать в нескольких режимах (ручной или автоматический) и имеет множество полезных функций, среди которых: обнаружение препятствий на пути движения ворот, автоматический реверс, присутствие оператора, частичная остановка, полный стоп и многое другое. Расширение функционала возможно путем подключения дополнительной периферии: фотоэлементы, радиомодуль, кнопки дистанционного управления, сигнальные лампы и прочее. CBX ET рассчитан на низкоинтенсивную работу и может устанавливаться для управления промышленными воротами различных типов:

  • секционные высотой до 5.5 м (прямое воздействие привода на вал);
  • секционные высотой до 8.5 м (цепная передача привода);
  • откатные или раздвижные шириной до 5.5 м и весом не более 1000 кг.

Корпус привода защищен и может подвергаться воздействию внешних климатических условий.

Основные особенности:

  • редукторный привод с прямым воздействием на вал;
  • механизм блокировки в конечном положении;
  • полностью бесшумная работа;

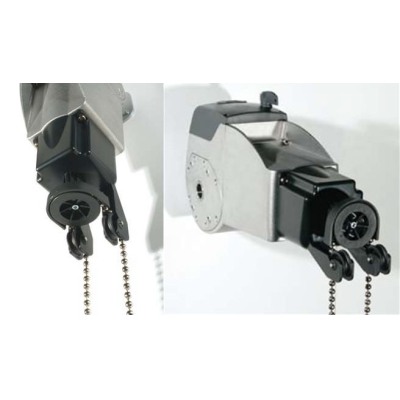

  • экстренная разблокировка при помощи ручного ключа;
  • многофункциональный БУ с питанием от сети 230/400 VAC;
  • питание электромотора от сети 230/400 VAC;
  • слаботочный выходы 24 VDC и 220 VAC для подключения периферии;
  • возможность подключить радиомодуль, фотоэлементы, кнопки управления, считыватели и т.п.;
  • возможность регулировки времени открытия;
  • функция реверса в случае препятствия на пути движения ворот;
  • наличие упоров безопасности и концевых выключателей;
  • предохранительная защита основных компонентов на случай скачков напряжения;
  • функция замедления движения в конечной точке;
  • защита корпуса по стандарту IP54 (влага/пыль);
  • диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
  • возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.

Подробное описание

Схема подключения СBX ET к БУ

Схема подключения СBX ET к БУ

<< свернуть

Характеристики

Технические характеристики CAME СBX ET:
Тип:комплект для автоматизации промышленных ворот с редукторным приводом
Блокировка привода в конечном положении:есть
Электропитание блока управления:230/400 VAC (50/60 Гц) трехфазный ток
Электропитание двигателя:230/400 VAC (50/60 Гц) трехфазный ток
Резервное питание:
Потребляемая мощность в режиме ожидания:-
Максимальный потребляемый ток:2.5 A
Мощность:780 Вт
Максимальный крутящий момент:80 Нм
Передаточное число редуктора:1/67.45
Толкающее усилие:-
Максимальное число оборотов вала:20.5
Скорость вращения двигателя:21.5 об/мин
Интенсивность использования:100%
Максимальная температура двигателя:150°С
Класс изоляции:I
Конденсатор:-
Диапазон рабочих температур:от -20°С до +55°С
Класс защиты:IP54

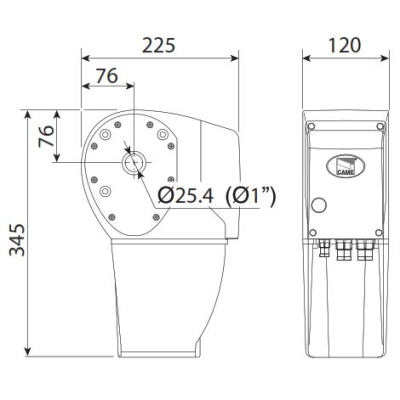

Габаритные размеры (ДхШхВ):225х120х345 мм
Вес:11.3 кг
Характеристики ворот:
Для секционных ворот с непосредственным воздействием на вал:высота - до 5.5 м; скорость - 7.15 м/мин с барабаном ~Ø 105 мм; скорость - 9.3 м/мин с барабаном ~Ø 138 мм
Для секционных ворот с цепной системой передачи:ворота высотой - до 8,5 м; скорость - 9.15 м/мин с барабаном ~Ø 208 мм
Для откатных и раздвижных ворот:ворота шириной - 5.5 м; максимальный вес ворот - 1000 кг
Комплектация:
Привод 380 В осевой промышленный (001C-BXET):1 шт
Блок управления (002ZT5):1 шт
Крепеж для установки привода (001C009):1 шт
