ATI 3000 DIR10 COMBO CAME Линейный привод ворот в комплекте
Розничная цена:65 900 ₽/шт.
Оптовая цена:65 900 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

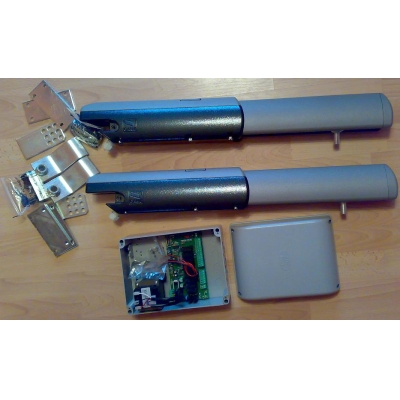

В комплект с приводом входят:
- 2 линейных привода A3000A;
- 1 блок управления ZF1N;
- 1 радиоприемник встраиваемый (плата) AF43S;
- 1 четырехканальный радиобрелок-передатчик с динамическим кодом TOP44RBN;
- 1 комплект фотоэлементов DIR10.
Линейный приводов ATI 3000 DIR10 COMBO оснащен БУ, имеет функцию сомоблокировки, оснащен датчиками для обнаружения препятствий и контроля движения. В комплекте левый и правый приводы, которые рассчитаны на работу высокой интенсивности и могут устанавливаться на створки распашного типа длиной до 3 м с весом каждой не более чем 800 кг. Корпуса приводов защищены и могут подвергаться воздействию внешних климатических условий.
Основные особенности:
- линейно-червячный привод с механизмом самоблокировки;
- полностью бесшумная работа;
- экстренная разблокировка при помощи ручного ключа;
- питание БУ и электромоторов от сети ~220 В;
- самодиагностирующийся блок управления с возможностью подключения радиомодуля;
- возможность регулировки времени открытия;
- функция реверса в случае препятствия на пути движения створок ворот;
- наличие упоров безопасности и концевых выключателей;
- червячный механизм позволяет управлять открытием створок в диапазоне от 0 до 120°;
- защита корпуса по стандарту IP44 (влага/пыль);
- диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
- возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.
Подробное описание
Схема подключения ATI 3000 DIR10 COMBO к БУ

| Тип: |
линейный привод для распашных ворот |
| Блокировка привода в конечном положении: |
есть |
| Характеристики ворот (max): |
до 3 м - длина створки; до 800 кг- вес створки |
| Электропитание двигателя: |
~230 В (50/60 Гц) |
| Электропитание блока управления: |
~230 В (50/60 Гц) |
| Максимальный потребляемый ток: |
1.2 А |
| Максимальная мощность: |
150 Вт |
| Интенсивность использования: |
50% |
| Тяговое усилие: |
400-3000 Н |
| Время открывания (до 90°): |
19 с |
| Максимальный угол открывания: |
120° |
| Максимальная температура двигателя: |
150°С |
| Диапазон рабочих температур: |
от -20°С до +55°С |
| Класс защиты: |
IP44 |

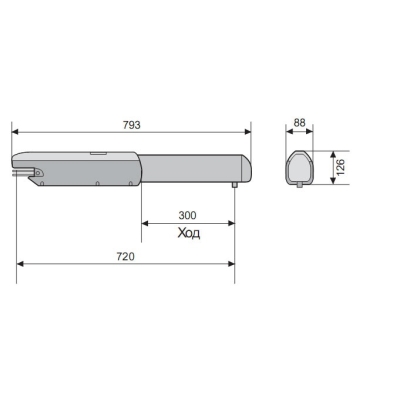

| Габаритные размеры (ДхШхВ): |
793х88х126 мм |
| Вес: |
10 кг |

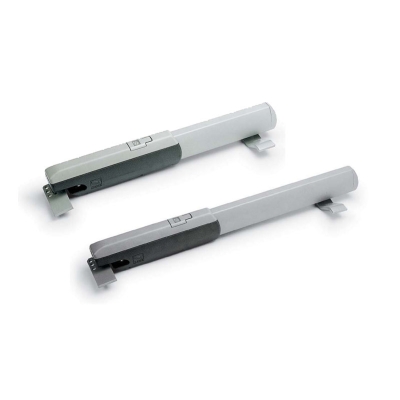

| Привод линейный A3000A |
2 шт (левый и правый) |
| Блок управления ZF1N |
1 шт |
| Радиоприемник встраиваемый AF43S |
1 шт |
| 4-х канальный брелок-передатчик TOP44RBN: |
2 шт |
| Комплект фотоэлементов 001DIR10 (приемник и передатчик): |
1 шт |
Дополнительно
Система дистанционной разблокировки привода со встроенной в корпусе кнопкой управления, трос 5 м.

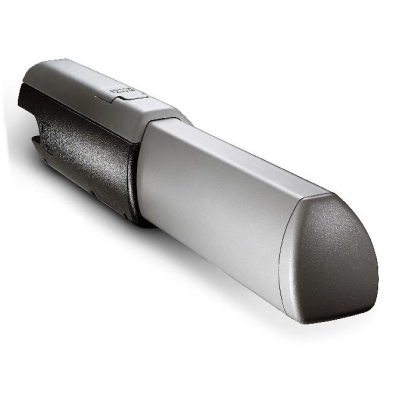

Линейный привод для распашных ворот с автоблокировкой, длина/масса створок - 2-3 м/400-800 кг, тяговое усилие 400-3000 Нм (регулируется), 19 с время открывания до 90°, максимальный угол открытия до 120°, интенсивность использования 50%, питание электродвигателя 220 VAC (1.2 A), мощность 150 Вт, от -20°С до +55°С, IP44, 793х88х126 мм, 10 кг.
Блок управления, выход для питания 2-х приводов 220 VAC, выход питания периферии 12/24 VDC (20 Вт), регулировка времени открытия/закрытия, функция замедления закрытия одного привода, подключение радиомодулей, ~230 В (50/60 Гц), 320 Вт, защита выходов питания, ABS-пластик, IP54, -20°C...+55°C, 254х184х133 мм.
Радиоприёмник дистанционного управления приводным механизмом встраиваемый, одноканальный, рабочая частота 433,92МГц.
Брелок-передатчик двухканальный с функцией KeyCode, рабочая частота 433,92 МГц, совместим с сериями ТОР, ТАМ.
Антенна для приёма команд.
Фотоэлемент DIR 10 используют в построение системы управления и защиты.
Пара элементов - приёмник и передатчик - решает задачи остановки стрелы при нахождении между ними объекта защиты.
Комплект беспроводных регулируемых фотоэлементов - приемник и передатчик; макс. дальность действия - 30 м; синхронизация 2-х пар фотоэлементов; NO контакт; макс. нагрузка релейных контактов 24 В - 500 мА;
электропитание - 12-24 В AC/DC; потребляемый ток при AC 24 В - 40 мА; корпус из поликарбоната; IP54; -20 °С ... +55 °С; 46x37x108 мм.
