FLEX 500/2 CAME Рычажный привод ворот
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Комплектация привода:
- комплект приводов 001F500 с питанием 24 VDC (2 шт.);
- блок управления 002ZL150N (1 шт.);
- комплект крепежей (2 шт.).

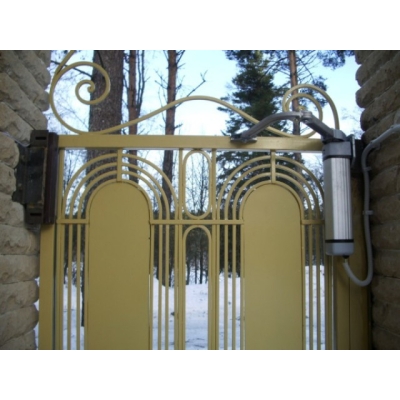

Привод с шарнирным рычагом предназначен для автоматизации процесса открытия/закрытия створок небольших распашных ворот или калитки. Он оснащен датчиком обнаружения препятствий, имеет функцию автоматического реверса на случай преграды на пути движения створок. В нем не предусмотрена функция автоматической блокировки, так что установка электрозамка является обязательной. F500 рассчитан на работу средней интенсивности и может устанавливаться для управления створками ворот распашного типа, длина которых не более чем 1.6 м, а вес в пределах 100-150 кг. Корпус привода защищен и может подвергаться воздействию внешних климатических условий.
Основные особенности:
- шарнирно-рычажный привод без блокировки;
- полностью бесшумная работа;
- обязательная установка электрозамка;
- питание БУ и электромоторов от сети 24 VDC;
- самодиагностирующийся блок управления с возможностью подключения радиомодуля;
- возможность регулировки времени открытия;
- функция реверса в случае препятствия на пути движения створок ворот;
- наличие упоров безопасности и концевых выключателей;
- функция замедления движения в конечной точке;
- рычажный механизм позволяет управлять открытием створок ворот в диапазоне от 0 до 110°;
- защита корпуса по стандарту IP54 (влага/пыль);
- установка на столбы с кирпича или камня (монтажная пластина в комплекте);
- диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
- возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.
Подробное описание

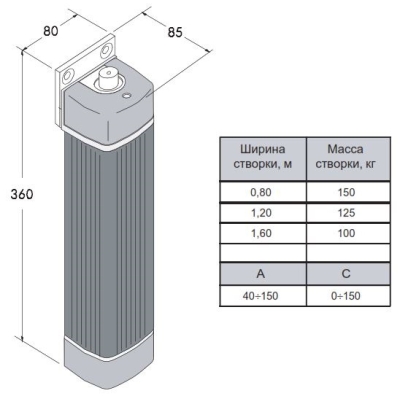

Схема установки FLEX 500/2

| Тип: |
рычажно-шарнирный привод для распашных ворот |
| Блокировка привода в конечном положении: |
нет, необходима установка электрозамков |
| Характеристики ворот (max): |
0.8-1.6 м - длина створки; 100-150 кг- вес створки |
| Электропитание двигателя: |
24 VDC |
| Электропитание блока управления: |
24 VDC |
| Резервное питание: |
от АКБ (опция) |
| Потребляемая мощность в режиме ожидания: |
- |
| Максимальный потребляемый ток: |
2 A |
| Мощность: |
48 Вт |
| Передаточное число редуктора: |
1/531 |
| Крутящий момент: |
10 Нм |
| Интенсивность использования: |
50% |
| Время открывания (до 90°): |
13 с |
| Максимальный угол открывания: |
110° |
| Максимальная температура двигателя: |
150°С |
| Класс изоляции: |
I |
| Конденсатор: |
- |
| Диапазон рабочих температур: |
от -20°С до +55°С |
| Класс защиты: |
IP54 |
| Габаритные размеры (ДхШхВ): |
360х80х85 мм |
| Вес: |
2.5 кг |
| Привод (001F500): |
2 шт |
| Блок управления для двух приводов (002ZL150N): |
1 шт |
| Специальный стальной крепеж: |
2 шт |
Дополнительно
Замок электромеханический для распашных ворот, двухцилиндровый, питание 12 В (50 Гц), 15 Вт.
Рычажный привод для распашных ворот без блокировки, длина/масса створок - 0.8-1.6 м/100-150 кг, крутящий момент 10 Нм, передаточное число редуктора 1/531, 13 секунд время открывания до 90°, максимальный угол открытия до 110°, интенсивность использования 50%, питание электродвигателя 24 VDC (2 A), резервное питание от АКБ (опция), мощность 48 Вт, от -20°С до +55°С, IP54, 360х80х85 мм, 2.5 кг.

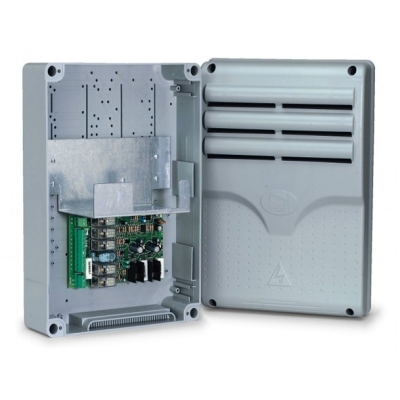

Многофункциональный блок управления, пользовательский интерфейс, выходы для питания 2-х приводов 24 VDC, выход питания периферии 24 VDC (40 Вт), регулировка времени открытия/закрытия, функция замедления закрытия одного привода, подключение радиомодулей, питание блока ~230 В (50/60 Гц), 96 Вт, защита выходов питания, ABS-пластик, IP54, -20°C...+55°C, 274х204х133 мм.
