FROG 24 CAME Привод для подземной установки
Производитель: CAME
Купить FROG 24 CAME по выгодным ценам в магазине СЕКТОР СБ:
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80
Описание FROG 24 CAME:
Комплектация привода:
- комплект приводов 001FROG-A24 с питанием 24 VDC (2 шт.);
- корпуса для приводов 001FROG-CF (2 шт.);
- комплект разблокировочных ключей 001A4364 (2 шт.);
- блок управления 002ZL19N (1 шт.);
- комплект крепежей (2 шт.).

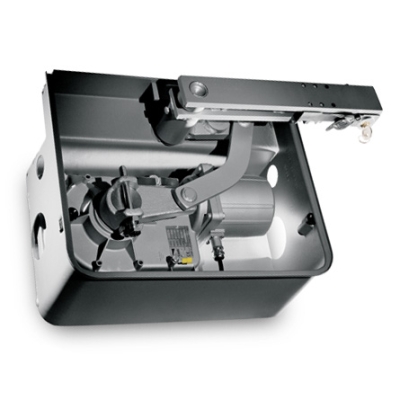

Комплект приводов для подземной установки с шарнирным рычагом, которые предназначены для автоматизации процесса открытия/закрытия створок распашных ворот. Комплектные привода оснащены датчиками обнаружения препятствий, имеют функцию автоматического реверса движения на случай преграды на пути движения створок. Они комплектуются специальными защитными корпусами, которые обеспечивают защиту по стандарту IP67. Благодаря этому их установка производится в землю, возле основания опорных столбов, что не будет портить эстетический вид. Правильно установленные привода рассчитаны на работу высокой интенсивности и предназначены для управления створками ворот распашного типа, длина которых не более чем 3.5 м, а вес в пределах 400-800 кг.
Основные особенности:
- привод рычажного типа для подземной установки с механизмом самоблокировки;
- рекомендуется использовать электрозамок при длине створок более 2.5 м;
- полностью бесшумная работа;
- экстренная разблокировка при помощи ручного ключа;
- питание БУ от сети 220 VAC, а электромоторов от сети 24 VDC;
- возможность резервного питания от АКБ (опция);
- самодиагностирующийся блок управления с возможностью подключения радиомодуля;
- возможность регулировки времени открытия;
- функция реверса в случае препятствия на пути движения створок ворот;
- наличие упоров безопасности и концевых выключателей;
- функция замедления движения в конечной точке;
- рычажный механизм позволяет управлять открытием створок ворот в диапазоне от 0 до 110°;
- возможность открытия створок на 360° (опция);
- защита корпуса по стандарту IP67 (влага/пыль);

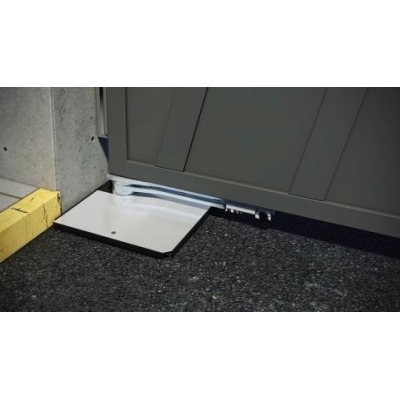

- установка в землю возле основания опорных столбов;
- диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
- возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.
Характеристики
Технические характеристики FROG 24:
| Тип: | рычажно-шарнирный привод для распашных ворот (подземная установка) |
| Блокировка привода в конечном положении: | есть |
| Характеристики ворот (max): | 2-3.5 м - длина створки; 400-800 кг- вес створки |
| Электропитание двигателя: | 24 VDC |
| Электропитание блока управления: | ~230 В (50/60 Гц) |
| Резервное питание: | от АКБ (опция) |
| Потребляемая мощность в режиме ожидания: | - |
| Максимальный потребляемый ток: | 15 A |
| Мощность: | 180 Вт |
| Передаточное число редуктора: | 1/1152 |
| Крутящий момент: | 320 Нм |
| Интенсивность использования: | 180% |
| Время открывания (до 90°): | регулируемое 16-45 с |
| Максимальный угол открывания: | 110° |
| Максимальная температура двигателя: | 150°С |
| Класс изоляции: | I |
| Конденсатор: | - |
| Диапазон рабочих температур: | от -20°С до +55°С |
| Класс защиты: | IP67 |

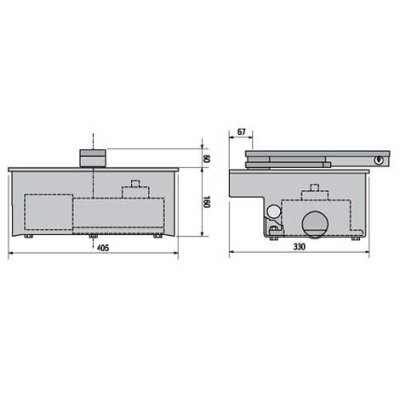

| Габаритные размеры (ДхШхВ): | 405х330х220 мм |
| Вес: | 11.5 кг |
Комплектация:
| Комплект рычажных приводов для подземной установки (001FROG-A24): | 2 шт |
| Корпуса 001FROG-CF для правого и левого приводов: | 2 шт |
| Разблокировка (001A4364): | 2 шт |
| Блок управления (002ZL19N): | 1 шт |
| Специальный стальной крепеж: | 2 шт |
Полезные файлы
Дополнительно
A4366 CAME Замок разблокировки
Замок разблокировки с индивидуальным ключом стандарта EURO-DIN для приводов серии FROG, 436x436x6 мм.
A4370 CAME Рычаг передачи
Рычаг передачи для увеличения угла открытия створок ворот шириной до 2 м, для приводов CAME серии FROG, угол открытия до 140°.
PSRT02 CAME Термокабель
Кабель нагревательный со встроенным термостатом для приводов серии FAST, FERNI и FROG, длина 40 см, +5°C…+15°C порог срабатывания термостата, максимальная температура кабеля 135°C.
FL-180 CAME Рычаг передачи
Рычаг с цепной передачей для увеличения угла открытия створок ворот шириной до 2 м, для приводов CAME серии FROG, угол открытия до 180°.
A4364 CAME Замок разблокировки
Замок разблокировки с индивидуальным ключом для приводов серии FROG.
FROG-CF CAME Защитный корпус
Защитный корпус для привода 001FROG-A и 001FROG-A24, IP67, 405х330х220 мм.
ZL19N CAME Блок управления
Многофункциональный блок управления, пользовательский интерфейс, выходы для питания 2-х приводов 24 VDC, выход питания периферии 24 VDC (40 Вт), регулировка времени открытия/закрытия, функция замедления закрытия одного привода, подключение радиомодулей, питание блока ~230 В (50/60 Гц), 730 Вт, защита выходов питания, ABS-пластик, IP54, -20°C...+55°C, 320х240х145 мм.
FROG-A24 CAME Привод для подземной установки
Рычажный привод для распашных ворот с автоблокировкой, подземная установка, длина/масса створок - 2-3.5 м/400-800 кг, крутящий момент 320 Нм, передаточное число редуктора 1/1152, регулируемое время открывания до 90° - 16-45 секунд, максимальный угол открытия до 110°, интенсивность использования 100%, питание электродвигателя 24 VDC (15 A), аварийное питание от АКБ (опция), мощность 180 Вт, от -20°С до +55°С, IP67, 405х330х220 мм, 11.5 кг.
