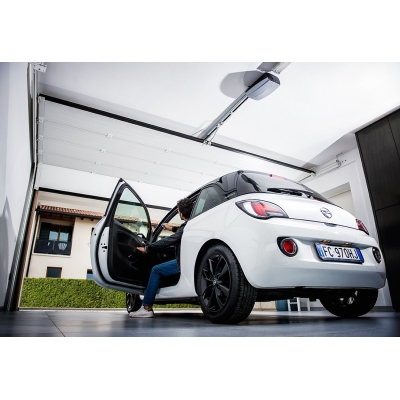

VER 10DMS TOP 3.25 (V10DMS KIT3.25) CAME Комплект автоматики для секционных и подъемно-поворотных ворот

VER 10DMS TOP 3.25 (V10DMS KIT3.25) CAME Комплект автоматики для секционных и подъемно-поворотных воротCAME Комплект автоматики для секционных и подъемно-поворотных ворот VER 10DMS TOP 3.25 (V10DMS KIT3.25)CAME Комплект автоматики для секционных и подъемно-поворотных ворот VER 10DMS TOP 3.25 (V10DMS KIT3.25)
CAME Комплект автоматики для секционных и подъемно-поворотных ворот VER 10DMS TOP 3.25 (V10DMS KIT3.25)CAME Комплект автоматики для секционных и подъемно-поворотных ворот VER 10DMS TOP 3.25 (V10DMS KIT3.25)

Производитель:  CAME

Купить VER 10DMS TOP 3.25 (V10DMS KIT3.25) CAME по выгодным ценам в магазине СЕКТОР-СБ:

Розничная цена:14 000 руб.
Оптовая цена:Звоните!
Для дилеров:Звоните!
В КОРЗИНУ

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание VER 10DMS TOP 3.25 (V10DMS KIT3.25) CAME:

Комплект автоматики CAME VER 10DMS TOP 3.25 представляет собой тщательно подобранный набор оборудования, необходимого для автоматизации работы секционных и подъемно-поворотных ворот с площадью полотна до 18 м² и высотой не более 3.25 м. Все приборы идеально совмещаются и не требуют обязательного дополнения каким-либо внешним оборудованием.

В состав комплекта вошли:

  • привод потолочный VER10DMS;
  • направляющий профиль V0683;
  • радиоприемник встраиваемый (плата) AF43S;
  • 4-канальный радиобрелок-передатчик TOP44RGR.

Основные функции и особенности:

  • мощный  привод в корпусе со светодиодным дисплеем и кнопками программирования;
  • плавное и равномерное открывание/закрывание с минимальным уровнем шума;
  • система защиты привода Electric Security Mode (ESM) – при столкновении с препятствием ворота возвращаются в исходную точку;
  • функции автоопределения крайних точек, автозакрывания с регулируемым временем, частичного открытия с автозакрытием, самодиагностики приборов безопасности и др.;
  • гибкая настройка скорости движения створки и плавности замедления/ускорения движения;
  • возможность установки начальных точек замедления движения створки;
  • при подключении опциональной платы RSE возможна синхронизация работы 2-х приводов, удаленный мониторинг и управление воротами через облачный сервис CAME Connect;
  • память на 250 пользовательских идентификаторов с индивидуальной записью/удалением;
  • система резервного (аварийного) электропитания при подключении доп. платы с АКБ (801XC-0010);
  • упрощенный монтаж и повышенная надежность за счет цельной конструкции направляющей;
  • возможность расширения функционала системы с помощью дополнительных приборов безопасности / управления;
  • возможность подключения устройств радиосистемы RIO 2.0.

Подробное описание

Габариты

Габариты VER 10DMS TOP 3.25

Типовая схема монтажа (установки)

Типовая схема монтажа (установки) VER 10DMS TOP 3.25

Установка привода на секционные ворота

VER 10DMS TOP 3.25_Схема установки на секционные ворота

Установка привода на подъемно-поворотные ворота

VER 10DMS TOP 3.25_Схема установки на подъемно-поворотные ворота

Схема подключения сигнальных устройств

VER 10DMS TOP 3.25_Схема подключения сигнальных устройств

Схема подключения устройств управления

VER 10DMS TOP 3.25_Схема подключения устройств управления

Схемы подключения фотоэлементов

VER 10DMS TOP 3.25_Схема подключения фотоэлементов

Схема подключения электропитания

VER 10DMS TOP 3.25_Схема подключения электропитания

Функция энкодера

VER 10DMS TOP 3.25_Функция энкодера

<< свернуть

Характеристики

Технические характеристики CAME VER 10DMS TOP 3.25
Типкомплект автоматики для секционных и подъемно-поворотных ворот
Характеристики ворот:
- макс. площадь полотна ворот18 м²
- макс. высота ворот3.25 м
Электропитание блока управленияAC 230 В, 50/60 Гц
Электропитание двигателяDC 24 В
Максимальный потребляемый ток двигателя10 А
Максимальная мощность180 Вт
Интенсивность использования50 %
Циклов/час30
Тяговое усилие1000 Н
Скорость движения7 м/мин.
Звуковое давление≤70 дБА
Интенсивность использования30 циклов в час
Класс изоляцииI
Класс защитыIP40
Диапазон рабочих температур:-20 °С ... +55 °С
Комплектация CAME VER 10DMS TOP 3.25
Привод потолочный VER10DMS1 шт.
Профиль направляющий с цепной передачей V06831 шт.
Радиоприемник встраиваемый AF43S1 шт.
Брелок-передатчик 4-канальный TOP44RGR1 шт.
Распечатать информацию о товаре

Полезные файлы

Каталог CAME (12.42 Mb)Инструкция (2.99 Mb)Сертификат (184 Kb)Инструкция AF43S (735 Kb)Инструкция TOP44RGR (1.02 Mb)
