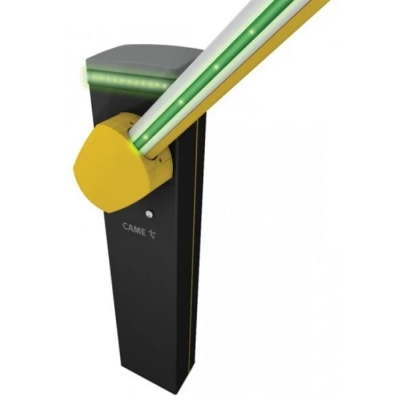

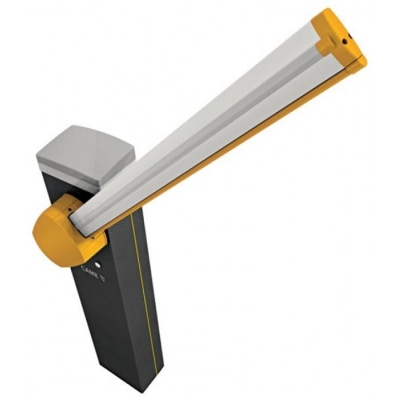

CAME GARD PT3 – комплект оборудования автоматического шлагбаума, применяемый для организации автоматизированной точки доступа высокоинтенсивного использования для проездов шириной ≤ 2.8 м.
В составе комплекта:
Основные функции и особенности
- современный минималистичный дизайн;
- погодоустойчивое исполнение всего оборудования (IP54, -20 °С ... +55 °С);
- мощный реверсивный привод и бесколлекторный двигатель;
- высокая производительность с минимальным уровнем шума;
- тумба в прочном корпусе из экструдированного алюминия с эпоксидным покрытием;
- электрозамок для защиты стрелы и тумбы шлагбаума от вандализма;

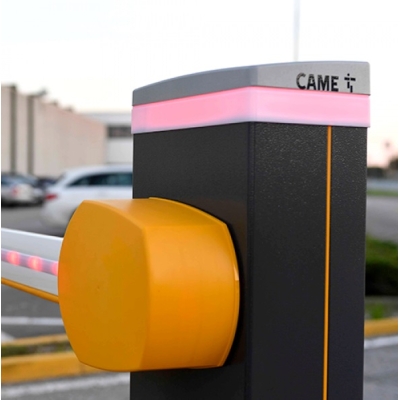

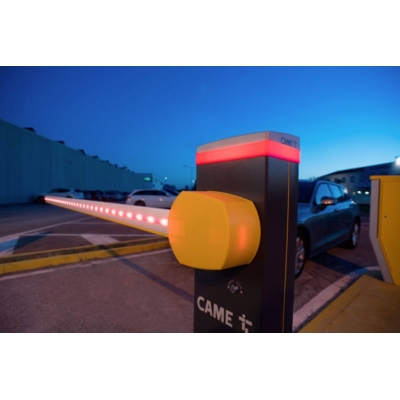

- встроенная подсветка с функцией светофора;
- встроенный энкодер обеспечивает эффективный контроль движения и повышенный уровень безопасности;
- функции автоопределения крайних точек, автозакрывания с регулируемым временем, самодиагностики приборов безопасности и др.;
- широкие настройки чувствительности системы распознавания препятствий;
- возможность выбора стартовых точек замедления движения;
- управление скоростью движения и замедления;
- возможность синхронизации работы 2-х шлагбаумов, в т.ч. в режиме тамбур/шлюз;
- простая настройка с помощью мобильных устройств через с Wi-Fi-интерфейс CAME KEY;
- система Electric Security Mode (ESM) – при столкновении с препятствием стрела возвращается в исходную точку;
- система резервного (аварийного) электропитания при подключении доп. платы с АКБ;
- возможность удаленного мониторинга и управления через CAME Connect;
- возможность расширения функционала системы с помощью дополнительных приборов безопасности / управления.
Подробное описание
Конструкция

Габаритные размеры

Схема подключения устройств сигнализации

Схема подключения устройств управления

Схема подключения фотоэлементов DELTA

Схема подключения фотоэлементов DIR и DELTA-S

Схема подключения электропитания

| Тип |
шлагбаум |
| Интенсивность использования |
ВЫСОКОИНТЕНСИВНОЕ |
| Макс. ширина проезда |
2.8 м |
| Встроенный электропривод |
+ |
| Блок управления |
+ |
| Электропитание блока управления |
AC 230 В, 50/60 Гц |
| Напряжение питания двигателя |
DC 36 В |
| Потребление в режиме ожидания |
12 Вт |
| Потребляемый ток |
1.5 A |
| Максимальная мощность |
350 Вт |
| Крутящий момент |
80 Нм (без пружин), 140 Нм (с пружинами) |
| Время открывания на 90° |
1.2 - 4 с |
| Термозащита трансформатора |
120 °С |
| Класс изоляции |
I |
| Класс защиты |
IP54 |
| Диапазон рабочих температур |
-20 °С … +55 °С |
| Материал корпуса |
окрашенный алюминиевый сплав |
| Габаритные размеры: |
250х276х1133 мм |
| Вес |
37 кг |

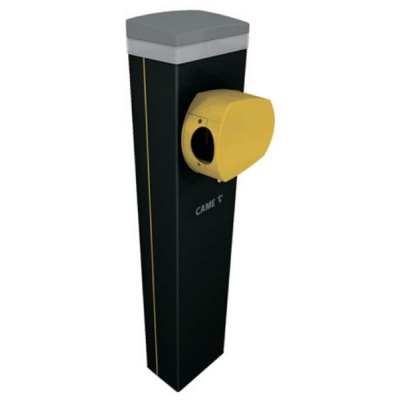

| Тумба шлагбаума GPT40AGS |
1 шт. |
| Стрела 803XA-0051 |
1 шт. |
| Пружины в сборе 803XA-0070 |
1 шт. |
| Светодиодные полосы 803XA-0150 |
1 шт. |
| Наклейки светоотражающие G02809 |
1 шт. |
| Электрозамок 803XA-0030 |
1 шт. |
Дополнительно

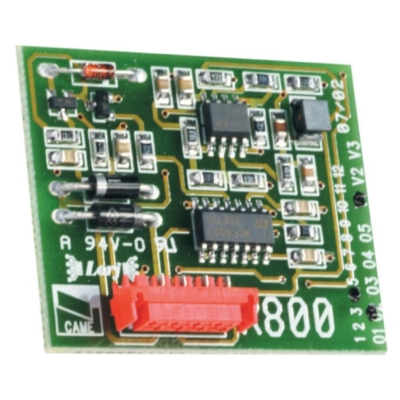

Плата декодирования для проксимити-считывателей SELR1NDG (806SL-0110) и SELR2NDG (806SL-0120).
Плата декодирования для кодонаборных клавиатур SELT1NDG (806SL-0150) и SELT2NDG (806SL-0160).

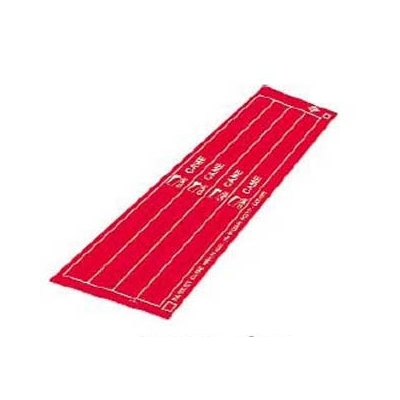

Наклейки на стрелу плоские, применяются для шлагбаумов серии Gard4, Gard8.
Синхронизация работы 2-х автоматических систем управления шлагбаумами или воротами; передача данных по CRP; работает в ведущем MASTER или ведомом SLAVE режиме (выбирается дип-переключателями).

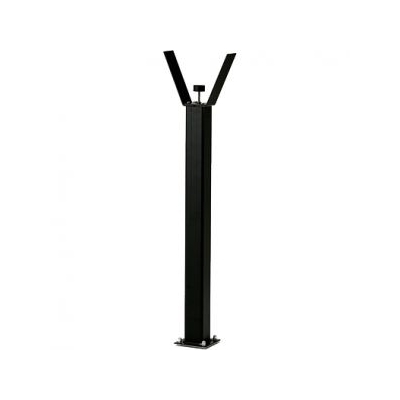

Опора под стрелу шлагбаума круглого сечения. Предотвращает изгибание стрелы шлагбаума.
Стрела алюминиевая белого цвета сечением 90х35 мм и длиной 3050 мм с заглушкой и резиновым противоударным профилем для шлагбаумов CAME GPT и GPX.
Электрозамок блокировки стрелы для шлагбаумов CAME GPT.
Комплект шлагбаума для проездов шириной до 3.8 м для постоянной интенсивной эксплуатации; тумба с электроприводом и блоком управления; макс. ширина проезда - 3.8 м; крутящий момент - 80 Нм (без пружин), 140 Нм (с пружинами); открывание на 90° за 1.2 - 4 с; электропитание: блока управления - AC 230 В, 50/60 Гц, двигателя - DC 36 В; макс. мощность - 350 Вт; IP54; -20 °С ... +55 °С.; 250х276х1133 мм; 37 кг. В комплекте: тумба шлагбаума GPT40AGS; стрела 803XA-0050 (4 м), пружины 803XA-0070, электрозамок 803XA-0030, светодиодные полосы 803XA-0020 и светоотражающие наклейки G02809.
Комплект балансировочных пружин в сборе для шлагбаумов CAME GPT.
Светодиодная лента для стрелы сечением 90х35 мм и длиной до 3 м шлагбаумов CAME GPT и GPX.
