GARD 4040/4 CAME Шлагбаум
Купить GARD 4040/4 CAME по выгодным ценам в магазине СЕКТОР СБ:
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80
Описание GARD 4040/4 CAME:
Назначение:

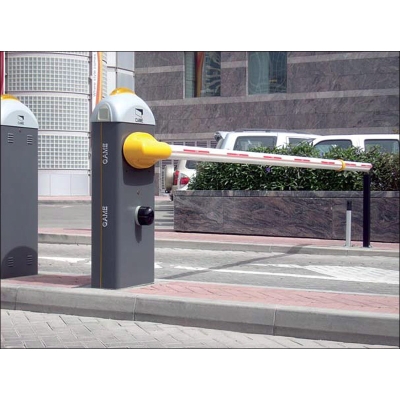

Инновационное дизайнерское решение серии GARD привело к созданию новых моделей шлагбаумов; одной из них является модель G4040/4040I. Регулирование движения по проезду шириной до 3,75 м, позволяет устанавливать его как на частных парковочных территориях, так и в местах общественных парковочных зон.
Отличительная особенность модели G4040I от модели G4040 - изготовленная из нержавеющей стали тумба шлагбаума, обработанная покрытием AISI 304, позволяющим установку данного шлагбаума в промышленных зонах, местах с массовым движением в условиях агрессивной среды, тогда как модель G4040 выполнена из окрашеной анодированной стали.
Подробное описание
Особенности
Выпускается в двух версиях с напряжением питания электропривода: ~220В (G4041/4041I) и ~24В (G4040/4040I). Второй вариант рассчитан на использование в условиях с интенсивным движением.
Поставляется данная серия шлагбаумов для установки как справой стороны проезда, так и слевой стороны проезда, при этом обеспечивается двухстороннее регулирование проезда, а также существует возможность синхронного управления обоими шлагбаумами. Особенность каждого из них, при дополнительной переконфигурации, является способность установки как слевой, так и с правой стороны контролируемого проезда.
В конструкцию корпуса легко устанавливаются все элементы, которые необходимы для обеспечения безопасности.
Элементы шлагбаума базовой комплектации c шириной контроля проезда до 2 м:
- тумба шлагбаума - 1 шт, G4040;
- блок управления - 1 шт, ZL38;
- сигнальный светильник 24В - 1 шт, G02801;
- светоотражающие наклейки - 1 компл., G02809;
- стрела 2м (алюминий) - 1 шт, G03750/2;
- балансировочная пружина 55 мм - 1 шт, G 06080;
- фотоэлемент безопасности - 1 компл., DIR10;
- стойка для установки фотоэлемента - 1 шт, DIR L;
- ключ выключения - 1 шт, SET J;
- стойка под ключ выключения - 1 шт, CSSN;
- радиоприемник - 1 шт, AF43S;
- двухканальный брелок с передатчиком - 1 шт, TOP 432NA;
- приёмная антенна - 1 шт, TOP 433N;
- кабель подключения антенны - 5 м, TOP RG58.
Всё выше перечисленное относится к базовой упрощённой версии, при наличии этих элементов работа шлагбаума будет обеспечиваться в полном режиме, но вот безопасность будет обеспечена не полностью, что при интенсивном использовании шлагбаума может иметь негативные последствия.

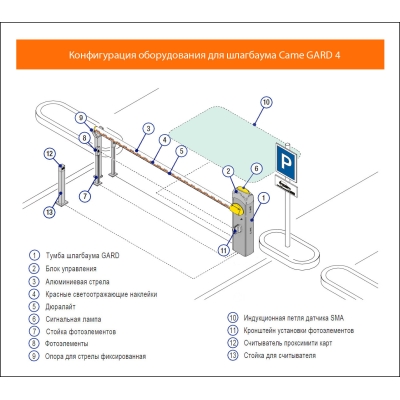

Элементы комплектации шлагбаума базовой комплектации c шириной контроля проезда до 3,75 м:
- тумба шлагбаума - 1 шт, G4040;
- блок управления - 1 шт, ZL38;
- сигнальный светильник 24В - 1 шт, G02801;
- светоотражающие наклейки - 1 компл., G02809;
- стрела 4м (алюминий) - 1 шт, G03750;
- балансировочная пружина 55 мм - 2 шт, G06080;
- фотоэлемент безопасности - 2 компл., DIR10;
- стойка для установки фотоэлемента - 2 шт, DIR L;
- ключ выключения - 1 шт, SET J;
- стойка под ключ выключения - 1 шт, CSSN;
- радиоприемник - 1 шт, AF43S;
- двухканальный брелок с передатчиком - 1 шт, TOP 432NA;
- приёмная антенна - 1 шт, TOP 433N;
- кабель подключения антенны - 5 м, TOP RG58.
- светосигнальный шнур дюралайт - 8 м, G02803;
- кабель подключения светосигнального шнура - 1 шт, G02804;
- кронштейн на тумбу для монтажа фотоэлемента - 1 шт, G02802;
- шторка под стрелу - 1 шт, G0465;
- система резервирования питания - 1 шт, LB38;
- ящик под аккумуляторы - 1 шт, G02805;
- аккумуляторные батареи 12В 6Ач - 3 шт.
Единственный минус в дополнительных элементах безопасности в устройстве шлагбаума - это снижение возможной ширины перекрываемого проезда. Учитывая это, зачастую применяют комбинированную систему безопасности, тем более, что для этого есть множество вариантов.
Данная комплектация включает в себя следующие составляющие:
|
Артикул |
Наименование элементов |
Кол-во |
|
GARD4040 Extra KIT. Шлагбаум 3,75 метров. |
||
|
№001G4040Z |
Тумба шлагбаума. (IP54, Цвет RAL 9006) |
1 |
|
№001G03750 |
Стрела круглая (Алюминий, 4 м, "антиветер") |
1 |
|
№001G03756 |
Вставка дополнительная для стрелы №001G03750 |
1 |
|
№001G06080 |
Балансировочная пружина (красная, d 55 мм) |
1 |
|
№001G02809 |
Комплект наклеек светоотражающих узких (20 шт.) |
1 |
|
№001G028401/8 |
Дюралайт на стрелу со светодиодами |
1 |
|
№001G028402 |
Кабель для подключения дюралайта |
1 |
|
№001G02801 |
Лампа сигнальная |
1 |
Характеристики
| Напряжение питания привода | 24В/220В |
| Потребляемый ток | 213А (~220) / 15А (-24В) |
| Мощность | 300Вт/330Вт |
| Питающее напряжение | 220В |
| Ширина ограничения проезда | до 3,75 м |
| Интенсивность использования | 30%/100% |
| Время срабатывания | 2-6с |
| Вращающий момент | 250Нм/600Нм |
| Передаточное число | 1/202 |
| Рабочая температура | -20С - +70С |

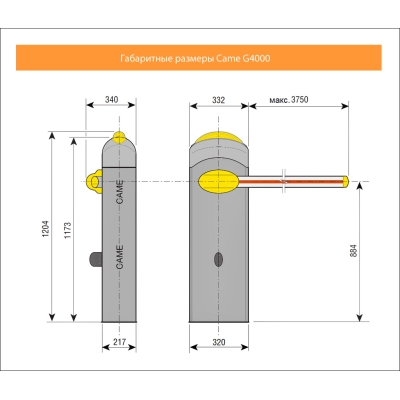

| ШхГхВ, мм | 320х340х1204 |
| Масса | 54кг |
