ККСЭВ-3-2х0.75+1х0.20Э Паритет Кабель коаксиальный комбинированный
Розничная цена:36 650 ₽/шт.
Оптовая цена:36 650 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Комбинированный кабель ККСЭВ-3-2х0.75+1х0.20Э применяется преимущественно в системах видеоконтроля аналогового типа, а также стандартов AHD/HD-CVI/HD-TVI/HD-SDI.
Благодаря уникальной совмещенной конструкции, позволяет одновременно передавать от камеры видеосигнал и подавать питающее постоянное/переменное напряжение, а также подключать микрофон.

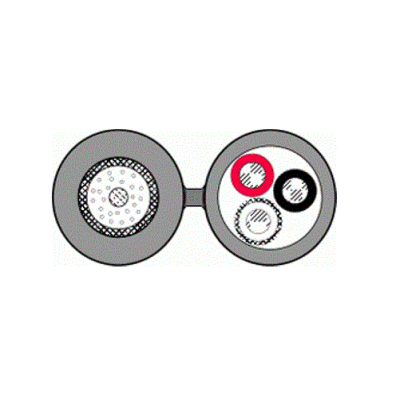

Кабельное изделие совмещает в себе радиочастотный кабель марки РК 75-3-32, питающий 2-жильный провод и экранированный 1-жильный аудиопровод. Конструкцией РК 75-3-32 предусмотрен внутренний однопроволочный проводник в пористой ПЭ изоляции физического вспенивания и наружный проводник, состоящий из многопроволочной оплетки. Многопроволочные жилы питания 3 класса сечением 0,75 мм2 скручены вместе с акустическим проводом и расположены с РК в ПВХ-оболочке с раздельным основанием.
- Однопроволочный медный центральный проводник Ø0.60 мм.
- Внешний проводник из многопроволочной медной оплетки с покрытием 90% поверхности.
- Многожильный акустический провод сечением 0,2 мм2 в индивидуальном экране из многопроволочной медной оплетки с покрытием 70% поверхности.
- Волновое сопротивление 75 ± 5 Ом обеспечивает качественную передачу ТВ-сигнала.
- Превосходные показатели помехозащищенности.
- Подходит для систем видеоконтроля, видео- и аудиодомофонной связи.
- Эксплуатация внутри помещений.
- Снаружи эксплуатируется только при -40...+70 °С и защите от UV-лучей и негативного воздействия влаги.
- Высокопрочная поливинилхлоридная оболочка белого цвета с разделительным основанием между высокочастотным элементом и питающими жилами.
- Допускается инсталляция открыто по стенам/потолку или в лотках, ПЭ-трубах, кабель-каналах и в пространстве за подвесным потолком (под фальшь-полом).
- Легко оконечивается компрессионными и стандартными разъемами F-типа.
- 12 лет гарантированной работы.
- Укомплектован в бухте, предохраняющей при транспортировке и хранении, со строительной длиной 200 м; кабельный отрезок промаркирован по всей длине.
- Стоимость за 1000 м.
| Волновое сопротивление радиочастотного кабеля |
75 ± 5 Ом |
| Электрическое сопротивление жил кабеля питания постоянному току (при 20°С) |
не более 25,5 Ом/км |
| Количество жил кабеля питания |
2 |
| Тип жил кабеля питания |
многопроволочный |
| Сечение жил кабеля питания |
0,75 кв. мм |
| Тип жилы акустического провода |
многопроволочный |
| Сечение жилы акустического провода |
0,20 кв. мм |
| Диаметр внутреннего проводника радиочастотного кабеля |
1х0,60 мм |
| Диаметр внутреннего проводника радиочастотного кабеля по изоляции |
2,7 мм |
| Внешний размер кабеля по общей наружной оболочке |
5,5х11,3 мм |
| Минимальный радиус изгиба |
10 наружных диаметров |
| Коэффициент затухания: |
|
| - 6 МГц |
2,7 дБ/100 м |
| - 10 МГц |
3,5 дБ/100 м |
| - 50 МГц |
7,9 дБ/100 м |
| - 100 МГц |
11,4 дБ/100 м |
| - 1000 МГц |
38,4 дБ/100 м |
| Способ прокладки |
внутренний |
| Рабочая температура |
-40...+70 °С |
| Масса 1 км кабеля |
81 кг |
| Материал: |
|
| - внутреннего проводника радиочастотного кабеля |
медь; однопроволочная |
| - внешнего проводника (оплетки) радиочастотного кабеля |
медь; многопроволочная (плотность 90%) |
| - изоляции проводника радиочастотного кабеля |
пористый полиэтилен физического вспенивания |
| - питающих жил |
медь; многопроволочная |
| - жилы акустического провода |
медь; многопроволочная |
| - экрана акустического провода |
медь; многопроволочная (плотность 70%) |
| - наружной оболочки кабеля |
ПВХ пластикат |
| Цвет внешней оболочки |
белый |
| Длина кабеля в бухте |
200 м |
| Срок службы |
12 лет |
