QUEST-8000 REV.3 СКАЙРОС Сетевой контроллер
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
QUEST-8000 REV.3 отличается доступностью, высокой отказоустойчивостью и гибкостью эксплуатации и является одним из самых популярных контроллеров в России. Применяется при реализации проектов СКД любого масштаба и конфигурации. Потенциальными объектами являются школы, проходные предприятий, бизнес-центры, общежития, отели и др.
Сетевой контроллер является аппаратным базисом комплекса QUEST II, способного объединить в единую систему управления множество корпусов, филиалов, офисов и любых других подразделений. Выбрав СКД QUEST II, Заказчик получает широкий спектр возможностей по:
- ведению тщательного контроля посещений сотрудниками и посетителями территории предприятия;
- обеспечению доступа на территорию с выделением временных зон;
- учету отработанного времени с фиксацией опозданий, прогулов, больничных, отпусков и т. д. и возможностью формирования различных отчетов;
- разграничению полномочий и уровней доступа сотрудников в различные зоны объекта;
- детальному мониторингу всех событий в режиме ONLINE с оповещением о нарушениях, ошибках и других ситуациях;
- простому редактированию базы сотрудников и гостей организации с возможностью быстрого добавления/удаления пропусков;
- элементарному подключению и конфигурированию нового оборудования с отслеживанием его работоспособности и многое другое.

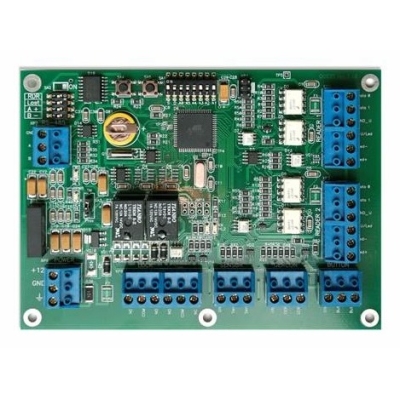

Конструктивно представляет собой печатную плату, помещенную в защитный пластиковый бокс с кабельными гермовводами.
- Ресурс системы позволяет обеспечить доступ до 8000 пользователей с сохранением данных об индивидуальных пропусках в энергонезависимой памяти.
- Фиксация до 8000 событий в журнале.
- Возможность управления 1 или 2 точками прохода - электрозамками, турникетами, шлагбаумами и т. д.
- Одно- и двухдверный режимы работы контроллера.
- Совместим с контактными (Touch Memory) и бесконтактными (Proximity) считывателями, использующими стандартные протоколы связи 1-Wire или Wiegand-26 (тип выбирается вручную посредством DIP-переключателей, расположенных на плате).
- Контроль открытия двери с помощью подключенных магнитоконтактных извещателей.
- Настройка допустимого времени открытого положения двери и длительности срабатывания реле управления исполнительными устройствами (не более 25,4 с).
- Возможность построения сетевой структуры распределенного типа благодаря интерфейсу RS-485, который позволяет объединить до 63 контроллеров линией связи протяженностью до 1,2 км при соблюдении требований стандарта по прокладке линии и подключению устройств к шине.
- Индивидуальная адресация сетевых устройств.
- Интеграция в аппаратно-программный комплекс QUEST II с подключением к АРМ на базе ПК с помощью преобразователя интерфейсов РС-422.
- Малое токопотребление от источника 12 VDC - не более 0,5 А в режиме коммутации цепей и до 100 мА в дежурном состоянии. Блок питания не входит в базовую комплектацию устройства.
- Качественная элементная база.
- Программирование с помощью DIP-переключателей.
- Светодиодная индикация режимов работы, программирования и ошибок.
- Надежная защита электронных компонентов и коммутированных цепей благодаря гермобоксу из ABS-пластика.

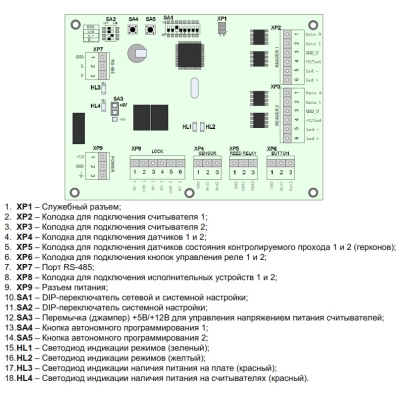

Подробное описание
Схема подключения QUEST-8000 REV.3 в однодверной конфигурации

Схема подключения QUEST-8000 REV.3 в двухдверной конфигурации

Схема подключения разных типов считывателей к QUEST-8000 REV.3


Схема подключения контроллеров QUEST-8000 REV.3 в сеть

| Количество считывателей |
до 2 |
| Интерфейс считывателей |
Wiegand-26/1-Wire |
| Интерфейс связи |
RS485 |
| Максимальная длина линии связи |
не более 1200 м |
| Максимальное число контроллеров в сети |
63 |
| Емкость системы |
до 8000 пользователей |
| Количество событий |
до 8000 |
| Максимальное время опознавания ключая |
1,2 с |
| Количество управляемых реле |
2 |
| Управляемое реле |
30 В DC, 3 А max.; NC/NO |
| Программируемое время срабатывания реле |
0,5-25 с |
| Напряжение питания |
12 В DC |
| Потребляемый ток: |
|
| - в режиме ожидания |
не более 100 мА |
| - в режиме коммутации |
не более 500 мА |
| Рабочая температура |
+2...+40 °С |
| Габариты |
170×120×55 мм |
| Материал корпуса |
ABS-пластик |
