QUEST-MK-1000 APB REV.3 СКАЙРОС Сетевой контроллер (снят с производства)

Сетевой контроллер (снят с производства)
Производитель: СКАЙРОС

Купить QUEST-MK-1000 APB REV.3 СКАЙРОС по выгодным ценам в магазине СЕКТОР СБ:

Розница:По запросу
Опт:По запросу
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание QUEST-MK-1000 APB REV.3 СКАЙРОС:

Снят с производства!

QUEST-MK-1000 APB REV.3 отличается доступностью, высокой отказоустойчивостью и гибкостью эксплуатации и является одним из самых популярных контроллеров в России. Применяется при реализации проектов СКД любого масштаба и конфигурации. Потенциальными объектами являются школы, проходные предприятий, бизнес-центры, общежития, отели и др.

QUEST-MK-1000 APB REV.3 является модифицированной версией модели QUEST-MK-1000 REV.3 и оснащается дополнительной функцией запрета повторного прохода (antipass-back; APB) в однодверном режиме работы. При активации данной функции доступ пользователя, не вышедшего из контролируемого помещения, через одну и ту же точку прохода станет невозможен. APB возможно организовать на точках прохода с 2 считывателями - на вход и на выход. При потере связи с сервером СКУД функция остается активной до момента отключения питания контроллера.

Возможна организация нескольких зон запрета повторного прохода даже с использованием контроллеров, не оснащенных данной функцией, под управлением ПО "QUEST II".

Сетевой контроллер является аппаратным базисом комплекса QUEST II, способного объединить в единую систему управления множество корпусов, филиалов, офисов и любых других подразделений. Выбрав СКД QUEST II, Заказчик получает широкий спектр возможностей по:

- ведению тщательного контроля посещений сотрудниками и посетителями территории предприятия;

- обеспечению доступа на территорию с выделением временных зон;

- учету отработанного времени с фиксацией опозданий, прогулов, больничных, отпусков и т. д. и возможностью формирования различных отчетов;

- разграничению полномочий и уровней доступа сотрудников в различные зоны объекта;

- детальному мониторингу всех событий в режиме ONLINE с оповещением о нарушениях, ошибках и других ситуациях;

- простому редактированию базы сотрудников и гостей организации с возможностью быстрого добавления/удаления пропусков;

- элементарному подключению и конфигурированию нового оборудования с отслеживанием его работоспособности и многое другое.

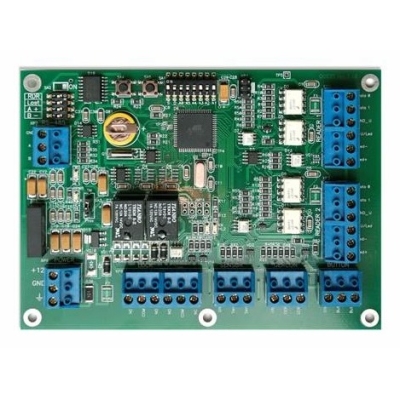

Конструктивно представляет собой печатную плату, помещенную в защитный металлический бокс с кабельными гермовводами и открывающейся дверцей.

  • Ресурс системы позволяет обеспечить доступ до 1000 пользователей с сохранением данных об индивидуальных пропусках в энергонезависимой памяти.
  • Фиксация до 1000 событий в журнале.
  • Возможность управления 1 или 2 точками прохода - электрозамками, турникетами, шлагбаумами и т. д.
  • Одно- и двухдверный режимы работы контроллера.
  • Совместим с контактными (Touch Memory) и бесконтактными (Proximity) считывателями, использующими стандартные протоколы связи 1-Wire или Wiegand-26 (тип выбирается вручную посредством DIP-переключателей, расположенных на плате).
  • Контроль открытия двери с помощью подключенных магнитоконтактных извещателей.
  • Настройка допустимого времени открытого положения двери и длительности срабатывания реле управления исполнительными устройствами (не более 25,4 с).
  • Возможность построения сетевой структуры распределенного типа благодаря интерфейсу RS-485, который позволяет объединить до 63 контроллеров линией связи протяженностью до 1,2 км при соблюдении требований стандарта по прокладке линии и подключению устройств к шине.
  • Индивидуальная адресация сетевых устройств.
  • Интеграция в аппаратно-программный комплекс QUEST II с подключением к АРМ на базе ПК с помощью преобразователя интерфейсов РС-422.
  • Малое токопотребление от источника 12 VDC - не более 0,5 А в режиме коммутации цепей и до 100 мА в дежурном состоянии. В базовую комплектацию устройства входят 2 блока резервного питания трансформаторного типа 220 VAC/12 VDC, к которым могут подключаться автономные источника питания типа аккумуляторных батарей с целью резервирования основного электроисточника и сохранения работоспособности при возникновении неисправностей в электроснабжении контроллера.
  • Качественная элементная база.
  • Программирование с помощью DIP-переключателей.
  • Светодиодная индикация режимов работы, программирования и ошибок.
  • Надежная защита электронных компонентов и коммутированных цепей благодаря металлическому антивандальному боксу с открывающейся дверцей.

Подробное описание

Схема подключения QUEST-MK-1000 APB REV.3 в однодверной конфигурации

Схема подключения QUEST-MK-1000 APB REV.3 в однодверной конфигурации

Схема подключения QUEST-MK-1000 APB REV.3 в однодверной конфигурации с функцией запрета повторного прохода в одном направленииСхема подключения QUEST-MK-1000 APB REV.3 в однодверной конфигурации с функцией запрета повторного прохода в одном направленииСхема подключения QUEST-MK-1000 APB REV.3 в двухдверной конфигурации

Схема подключения QUEST-MK-1000 APB REV.3 в двухдверной конфигурации

Схема подключения разных типов считывателей к QUEST-MK-1000 APB REV.3

Схема подключения разных типов считывателей к QUEST-MK-1000 APB REV.3Схема подключения разных типов считывателей к QUEST-MK-1000 APB REV.3

Схема подключения контроллеров QUEST-MK-1000 APB REV.3 в сеть

Схема подключения контроллеров QUEST-MK-1000 APB REV.3 в сеть

<< свернуть

Характеристики

Сетевой контроллер QUEST-MK-1000 APB REV.3
Функция Antipass-Back есть
Количество считывателей до 2
Интерфейс считывателей Wiegand-26/1-Wire
Интерфейс связи RS485
Максимальная длина линии связи не более 1200 м
Максимальное число контроллеров в сети 63
Емкость системы до 1000 пользователей
Количество событий до 1000
Максимальное время опознавания ключая 1,2 с
Количество управляемых реле 2
Управляемое реле 30 В DC, 3 А max.; NC/NO
Программируемое время срабатывания реле 0,5-25 с
Количество блоков резервного питания 2
Тип блоков резервного питания трансформаторный
Возможность подключения аккумуляторных батарей есть
Напряжение питания 12 В DC
Потребляемый ток:
- в режиме ожидания не более 100 мА
- в режиме коммутации не более 500 мА
Рабочая температура +2...+40 °С
Габариты 170×120×55 мм
Материал корпуса металл
