Извещатели акустические

Извещатели акустические

Многорубежная защита объекта с помощью технических средств безопасности применяется на объектах, где требуется обеспечить высокий уровень надежности на таких объектах, как государственные и финансовые учреждения, магазины, ювелирные салоны и т. п. Многозонная структура представляет собой комплекс охранных извещателей, контролирующих различные физические параметры. При организации многорубежной охранной системы сигнализации невозможно обойтись без акустических извещателей, которые могут применяться для дополнительного контроля в местах, где существует высокая вероятность ложных сработок других датчиков.

В качестве чувствительного элемента акустического датчика применяется миниатюрный электретный конденсаторный микрофон, улавливающий звуковые колебания при разбитии стекла окна или двери в контролируемом помещении. Микрофон преобразует данные колебания в электрический сигнал и передает на микропроцессор для анализа и сравнения с допустимым порогом чувствительности. В результате выдается решение о выдаче тревожного сигнала путем замыкания или размыкания контактов реле. Разбитие стекла сопровождается звуковыми колебаниями низкой частоты в момент удара и высокой частоты при разрушении поверхности. Для более точной настройки некоторые модели имеют раздельную регулировку чувствительности для НЧ и ВЧ. Акустические датчики обладают высокой обнаруживающей способностью при разрушении даже мелких стеклянных фрагментов. Высокая помехоустойчивость и защита от ложных сработок обеспечиваются благодаря применению виброгасящих держателей микрофона. Отдельные датчики ("АРФА-2" ИО 329-12, "Сонар-2" ИО 329-17) способны реагировать на разбитие обычных, узорчатых, армированных, каленых, ударопрочных, а также многослойных стекол и стеклопакетов с защитной пленкой А1-А3 и триплекс. К преимуществу относится малая потребляемая мощность устройств.

Зачастую данные датчики устанавливаются на потолке или стене в непосредственной близости к окну или двери, однако допустимое максимальное расстояние от извещателя до поверхности стекла зависит от чувствительности конкретного изделия и может достигать 10 метров и более. Монтаж датчика предполагает нахождение всех участков стекла в пределах видимости.

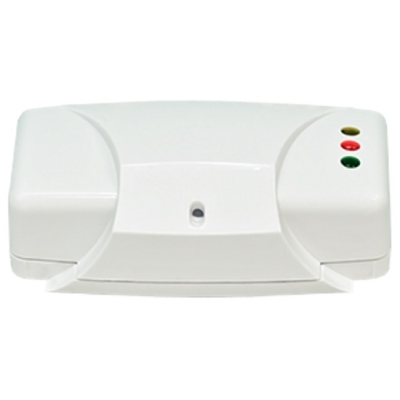

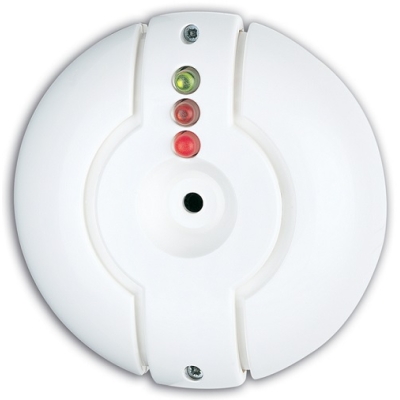

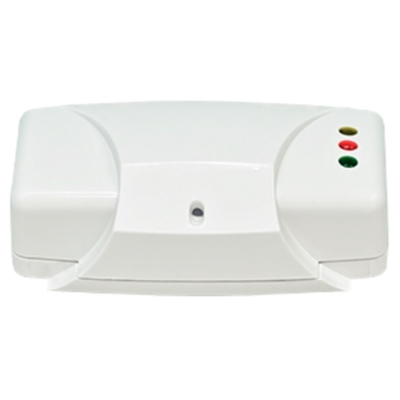

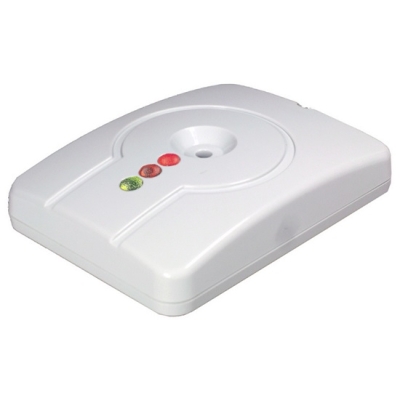

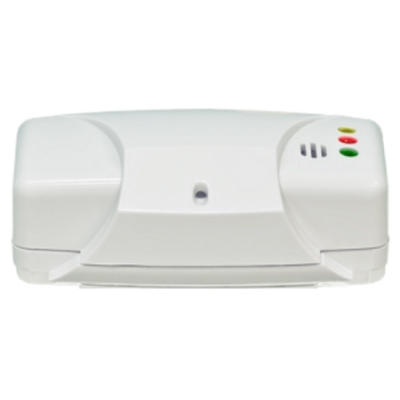

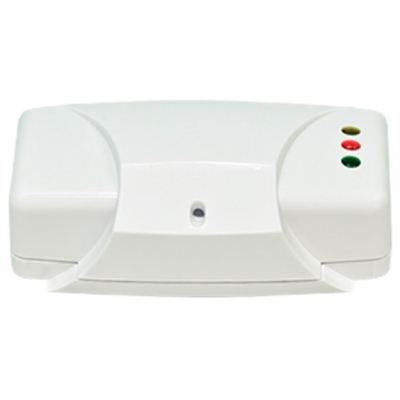

Конструктивно акустический датчик представляет собой электронную плату, защищенную пластиковым корпусом с выведенной микрофонной головкой наружу; микрофон может находиться внутри корпуса, но должны быть обеспечены специальные отверстия, которые нельзя заклеивать или закрашивать. Датчики защищены от попыток несанкционированного вскрытия микродатчиком (тампером), который подает сигнал "ТРЕВОГА" при открытии верхней крышки. Для визуального информирования о текущем состоянии датчика и наличии питания выведены разноцветные светодиодные индикаторы.
