ИП212-252СМ-П (ИПДЛ-252СМ-П) ИВС-Сигналспецавтоматика Извещатель дымовой линейный однопозиционный четырёхпроводный с подогревом (25 - 80 м)
Розничная цена:13 455 ₽/шт.
Оптовая цена:13 455 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

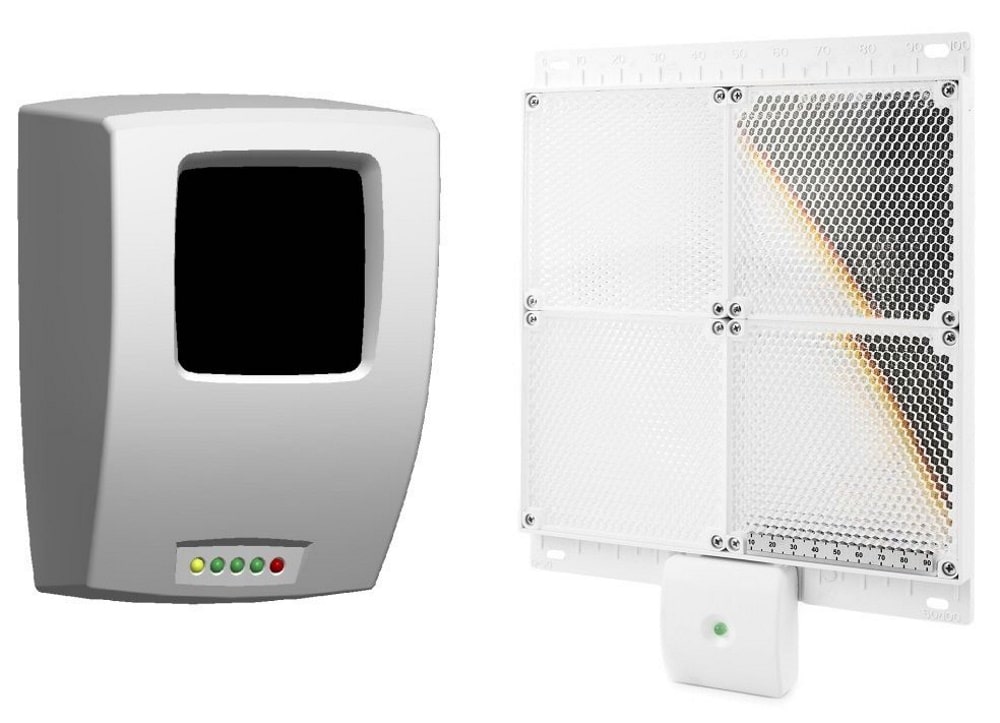

ИВС-Сигналспецавтоматика ИП212-252СМ-П (ИПДЛ-252СМ-П) - это линейный дымовой оптико-электронный пожарный извещатель, который состоит из приемо-передатчика и рефлектора отражателя. Предназначен для обнаружения возгораний путем фиксации дима в помещении. Принцип действия извещателя основан на свойстве уменьшения интенсивности оптического луча, прошедшего через задымлённую среду. Приемо-передатчик оборудован специальной оптической системой, которая формирует и принимает оптические световые лучи. В качестве рефлектора-отражателя используется высокоэффективный катафон (световозвращатель). При установке требуется чательная юстировка извещателя.
Основной особенностью данного извещателя является наличие подогрева оптики и рефлектора-отражателя, что позволяет его использовать при температуре окружающей среды до -30°С.
Основные отличительные особенности:
- приемнык и передатчик в одном корпусе;
- четырёхканальная оптическая система с линзами из селективно-прозрачного материала;
- подогрев оптики и рефлектора-отражателя;
- максимальная дальность работы от 25 до 80 м;
- максимальная площадь контроля одним извещателем не более 1800 м2;
- наличие световых индикаторов для отслеживания состояния работы и юстировки;
- автоматическая регулировка коэффициента усиления;
- втокорекция компенсации чувствительности;
- четырёхпроводная схема подключения к ППКП;
- питание от источника 10 - 30 В DC;
- ток потребления не более 140 мА;
- эксплуатация при температуде от -30 до +55°С;
- срок службы не менее 10 лет.
Подробное описание
Структурная схема извещателя

Схема подключения

| Тип: |
линейный дымовой оптико-электронный пожарный извещатель с подогревом оптики |
| Схема подключения: |
четырёхпроводная |
| Порог срабатывания извещателя соответствует адаптивному (зависимого от расстояния) значению или одному из шести возможных для установки значений: |
0.5 дБ (10%), 0.7 дБ(15%), 1 дБ (20%), 1.5 дБ (30%), 2.2 дБ (40%) и 3 дБ (50%) |
| Расстояние между приемником и передатчиком: |
от 25 до 80 м |
| Максимальная ширина защищаемого одним извещателем пространства: |
не более 9 м |
| Площадь помещения, защищаемая одним извещателем: |
не более 1080 м2 |
| Напряжение питания извещателя: |
от 10 до 30 В |
| Ток, потребляемый извещателем: |
|
| - в режиме «Норма»: |
не более 140 мА |
| - при формировании сигналов "Пожар" и "Неисправность": |
не более 140 мА |
| - при питании напряжением обратной полярности: |
не более 5 мкА |
| Максимально-возможная длительность перерывов напряжения питания, не влияющая на нормальную работоспособность: |
100 мс |
| Минимально-допустимая скважность перерывов питания по п. 1.2.9: |
4 |
| Минимально-необходимая длительность отключения питания, обеспечивающая сброс зафиксированных извещений: |
2 с |
| Инерционность срабатывания извещателя по сигналу «Пожар»: |
|
| - типавая: |
6 с |
| - максимальная: |
10 с |
| Инерционность фиксации извещения «Неисправность» в режимах: |
|
| - «неисправность - допуска»: |
от 3 до 5 с |
| - «неисправность - луч»: |
6 ± 0,5 с |
| - «неисправность - превышение»: |
от 40 до 60 с |
| - «неисправность - снижение»: |
от 40 до 60 с |
| Величина сопротивления замкнутых контактов опторелейных выходов: |
|
| - типовая: |
15 Ом |
| - максимальная: |
30 Ом |
| Величина сопротивления разомкнутых контактов опторелейных выходов: |
не менее 500 кОм |
| Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя: |
не менее 500 кОм |
| Максимально-допустимая величина тока, коммутируемая опторелейными выходами: |
100 мА |
| Максимально-допустимая величина напряжения, коммутируемая опторелейными выходами: |
100 В |
| Предельное значение снижения мощности оптического луча при компенсации чувствительности: |
3 дБ (50%) |
| Скорость компенсации: |
|
| - в режиме быстрой компенсации: |
0.12 %/мин |
| - в режиме медленной компенсации: |
0.03 %/мин |
| Диапазон рабочих температур: |
от -30°С до 55°С |
| Максимально-допустимая относительная влажность: |
98 % |
| Максимально допустимая частота вибрации: |
150 Гц |
| Максимально-допустимая освещённость в месте установки: |
12 000 лк |
| Степень жёсткости по устойчивости к воздействию электромагнитных помех по: |
|
| - ГОСТ Р 51317.4.2 и ГОСТ Р 51317.4.4: |
четвертая |
| - ГОСТ Р 51317.4.3: |
третья |
| Категория по излучаемым индустриальным радиопомехам по ГОСТ Р 51318.22: |
класс Б |
| Степень защиты оболочкой по ГОСТ 14254: |
IP40 |
| Габаритные размеры: |
|
| - приёмо-передатчика: |
175х135х105 мм |
| - рефлектора-отражателя: |
285х210х25 мм |
| Масса: |
|
| - приёмо-передатчика: |
0.45 кг |
| - рефлектора-отражателя: |
0.6 кг |
| Средний срок службы: |
не менее 10 лет |
| Средняя наработка на отказ: |
60 000 часов |
| Приёмо-передатчик: |
1 шт. |
| Рефлектор-отражатель: |
1 шт. |
| Комплект для крепежа: |
1 шт. |
| Руководство по эксплуатации: |
1 шт. |
