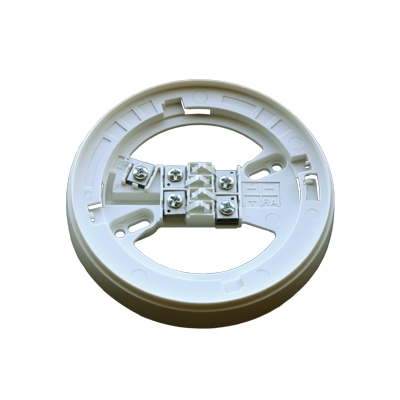

Расстановка дымовых точечных извещателей

Как и для всех остальных пожарных извещателей, расстановка дымовых оговорена в СНиП 2.04.09-84 и НПБ 88-2001*. Для них определена контроллируемая площадь, высота помещения для установки и соответственно расстояние между друг другом и от стены. См. таблицу ниже. Но при этом значения не должны превышать значения указанные в тех.условиях или паспорте.

Расстановка дымовых извещателей

Следует отметить что расстановка должна происходить с учетом потоков воздуха в контроллируемом помещении от притока или оттока воздуха, так расстояние от точки инсталляции извещателя до отверстия вентиляции не должно быть меньше 1 метра.

Если рассмотреть первый случай с высотой потолков до 3,5 метра, то можно высчитать максимальное расстояние от извещателя до крайней точки контроллируемой площади. Оно не должно превышать 6,36 метра.

Расстановка дымовых извещателей ДИП-34А в помещении большой площади по квадратной схеме

При установки пожарных извещателей каждый тип извещатлеля должен быть установлен в соответствии с приписанными к этому типу нормами.  А для комбинированных извещателей - с совмещенным дымовым и тепловым датчика, наример ИП 212/101-78-A1 "Аврора-ДТН" испульзуются нормы установки тепловых извещателей, см. в разделах Извещатели тепловые.

 Расстановка дымовых извещателей в коридорах

Коридор представляет собой достаточно узкое помещение, такое ограничение пространства является причиной повышения в некоторой степени оптической плотности среды, достаточной для того что бы это отразилось в нормах расттановки извещателей. Данные нормы присутствуют как в отечественных, так и в зарубежных нормативных документах.

Так в стандарте BS 5839 (британский) для помещений шире 2х метров существует общий принцип: в горизонтальной проекции ни одна точка не должна быть удалена на расстояние большее 7,5 метров. Соответственно одного извещателя может быть достаточно для помещения которое вписывается в данный радиус.

Едино правило, что с уменьшением ширины помещения увеличивается и расстояние между извещателями. Таким образом для помещения шириной 6 метров, расстановка происходит с шагом 13,75 метра и 6,87 метра от крайних извещателей до стен. Для коридора шириной меньше двух метров по британскому стандарту BS 5839 рассматриваются только точки рассположенные вдоль центральной оси. В такой ситуации расстояние между извещателями увеличивается до 15 метров, а от крайних извещателей до стен - 7,5 метров.

Надо заметить что в отечетственных нормах нет точной зависимости расстояния м/д извещателями от ширины охраняемого помещения. Так в НПБ 88-2001 сказано о возможности увеличения расстояния в полтора раза между извещателями, в помещении шириной меньше 3х метров. В СНиП 2.04.09-84 п.4.11 в помещении шириной меньше 3х метров допускается увеличение расстояния между извещателями до 15 метров при любой высоте потолков. При этом не оговаривается про то изменяется ли расстояние до стены, значит стоит считать увеличение этого расстояния недопустимым. Однако концы коридора более плотно заполняются дымом - он расспространяется в одну сторону. Следовательно возгорание будет обнаружено быстрее чем в центре коридора, где дым разбавляется воздухом сильнее и распространяется в обе стороны.

По приведенным выше данным можно вычислить радиус контроллируемой площади в 3х метровом коридоре. Во внутрь коридора радиус до крайней точки между двумя извещателями увеличивается до 6,9 метров. В сторону конца коридора радиус наоборот уменьшается до 4,74 метра (более чем на 30%).

Расстановка дымовых извещателей ДИП-34А в коридоре

ВНИМАНИЕ! Все выше сказанное является справедливым только для извещателей облажающих высокой степенью надежности, не требующих резервирования. (Аргус-Спектр - серия "Аврода", System Sensor - серия "Leonardo")

Расстановка дымовых извещателей при резервировании

По отечественным нормативам (НПБ 78-98) средняя наработка извещателей на отказ составляет 60000 часов или 7 лет, а срок службы 10 лет. Низкая надежноть отечественных извещателей явилась причиной введения в нормы необходимости резервирования извещателей - установки в одном помещении не меньше двух извещателей, даже если площадь помещения не больше площади подконтрольной извещателю. По п.4.1 СНиП 2.04.09-84 резервированию подлежат извещатели в системах управления автоматическими установками пожаротушения, дымоудаления и оповещения.

Неправильная расстановка 4х извещателей в коридоре - 35-45% площади не защищено в случае отказа одного извещателя.

Правильная расстановка с резервированием - каждая точка коридора контроллируется двумя извещателями.
