БЦП Р-08 исп.7 СИГМА Блок центральный процессорный
Розничная цена:10 500 ₽/шт.
Оптовая цена:10 500 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
БЦП Р-08 исп.7 является составным звеном интегрированной системы безопасности "Рубеж-08" и основным узлом при организации адресных систем охранно-пожарной сигнализации средних и крупных объектов промышленного сектора. Устройство обладает широкими функциональными возможностями по обеспечению охранной и пожарной безопасности:
- Гибкость и масштабируемость системы обеспечены благодаря реализации 1 адресного шлейфа кольцевого типа или 2 адресных шлейфов радиального типа.
- В качестве технических средств контроля могут выступать адресно-аналоговые дымовые пожарные извещатели А2ДПИ исп.08, тепловые извещатели АТИ исп.08, ручные ИР-П исп.08, а также оповещатели адресного типа ОСЗ исп.08.
- До 255 адресных устройств для кольцевого шлейфа, а для 2 радиальных - суммарно до 510.
- Автоопределение подключенных адресных устройств.
- Общая длина кольцевого шлейфа может достигать до 2 км.
- Всевозможные тактики охраны, включая функцию передачи сигнала "Пожар" по срабатыванию 2 извещателей в шлейфе.
- Повышенная надежность работы в круглосуточном режиме.
- Низкое число ложных срабатываний.
- Различные режимы управления постановкой и снятием охраны - автоматически по расписанию, удаленным оператором и пользователями вручную и т. д.
- Передача тревожных извещений на дистанционный пульт наблюдения с помощью релейного выхода, работающих в режиме НО и НЗ; управление другими системами и механизмами - вентиляцией, дымоудалением, освещением, аварийным оповещением и др.
- Управление оповещателями с помощью 2 токовых выходов.
- Обеспечение управления 1 двусторонней точкой доступа с контролем входа/выхода.
- 1 вход для считывателя бесконтактных электронных карт с выходным интерфейсом Wiegand26, контактных считывателей Touch Memory.
- Хранение в памяти блока до 5000 идентификаторов пользователей.
- 1 вход для кнопки выхода.
- 1 вход для магнитоконтактного извещателя, контролирующего открытое состояние двери.
- Возможность установки времени работы реле управления замком и допустимого времени, в течение которого дверь может находиться в открытом состоянии.
- Расширение функционала за счет подключения к другим БЦП и сетевым контроллерам по шине RS-485.
- Журнал позволяет хранить подробный лог на 2000 событий во встроенной энергонезависимой памяти.
- 1 слот для карты памяти формата microSD до 16 Гб с файловой системой FAT16/32; позволяет выполнять импорт/экспорт микропрограммы и конфигурации.
- Интеграция с другими подсистемами - СКУД, пожаротушение и др. - для оперативного реагирования при пожаре и эвакуации людей.
- Разграничение прав доступа пользователей и операторов к управлению и изменению конфигурации.
- Блок осуществляет непрерывный контроль целостности адресной линии и наличия электропитания и оперативно уведомляет о возникших неполадках.
- Выдача сообщений на принтер или GSM-модем по интерфейсу RS-232.
- Простая настройка и конфигурация ППК при подключении ПК через RS-232 (макс. длина до 15 м) или Fast Ethernet.
- Простая интеграция в компьютерную сеть предприятия благодаря интерфейсу Ethernet (10/100BaseT), осуществляя обмен данными между устройствами по протоколам TCP и UDP, что позволяет обеспечить резервирование каналов связи с автоматическим переключением между ними.
- Управлением через Web-интерфейс из любого интернет-браузера.
- Основное питание - 12/24 В DС.
- Инсталляция внутри помещений при температуре +5...+55 °С.
- Облегченный пластиковый корпус со степенью влагозащиты оболочки IP20.
- Оборудование сертифицировано и имеет всю необходимую разрешительную документацию.
Подробное описание
Схема подключения БЦП Р-08 исп.7

Схема подключения адресных извещателей к БЦП Р-08 исп.7

| Количество шлейфов сигнализации (ШС) |
1 кольцевой/2 радиальных |
| Максимальное количество адресных устройств: |
|
| - в кольцевом шлейфе |
255 |
| - в радиальном шлейфе |
510 |
| Длина адресной кольцевой линии |
0-2000 м |
| Максимальный потребляемый ток устройств адресного шлейфа (оба луча в режиме оповещения) |
140 мА |
| Максимальный потребляемый ток устройств адресного шлейфа (каждого луча или кольца в целом): |
|
| - в дежурном режиме (20 В, 40 мА) |
30 мА |
| - в дежурном режиме (20 В, 100 мА) |
80 мА |
| - в режиме "Тревога" |
80 мА |
| Напряжение токового выхода при поступлении сигнала "Тревога" |
9...28 В DC |
| Ток ограничения токового выхода |
100 мА |
| Количество релейных выходов |
1 |
| Тип контактов |
переключающий |
| Параметры выходных реле: |
|
| - максимальное коммутируемое напряжение |
125 B AC; 30 В DC |
| - максимальный коммутируемый ток |
3 А |
| Интерфейс связи с сетевыми устройствами |
RS-485 |
| Максимальная протяженность линии связи RS-485 |
до 1200 м (без ретрансляторов) |
| Скорость обмена данными |
9600/19200 бод |
| Интерфейс связи с ПК |
Fast Ethernet |
| Протокол связи по Ethernet |
TCP/IP |
| Интерфейс связи с принтером или модемом |
RS-232 |
| Максимальная протяженность линии связи RS-232 |
15 м |
| Информационная емкость |
до 1600 |
| Количество областей |
128 |
| Количество кодов пользователей |
5000 |
| Размер встроенного энергонезависимого журнала |
2000 событий |
| Формат поддерживаемых карт памяти |
microSD |
| Файловая система карты памяти |
FAT16/32 |
| Емкость карты памяти |
от 16 Мб до 16 Гб |
| Степень защиты |
IP20 |
| Напряжение питания |
9...28 В DC |
| Ток потребления: |
|
| - в дежурном режиме при 255 адресных устройствах |
не более 220 мА |
| - в режиме "Тревога" (сработка оповещателей) |
не более 900 мА |
| Рабочая температура |
+5...+55 °С |

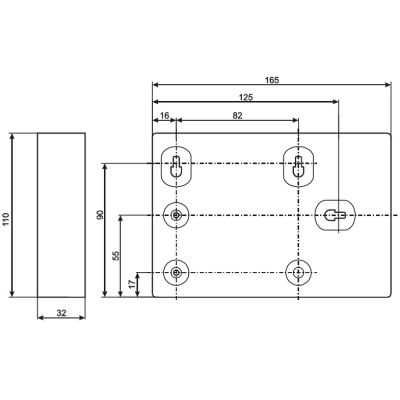

| Габариты |
165x110x32 мм |
| Масса без АКБ |
0,35 кг |
| Материал корпуса |
пластик |
| Средний срок службы |
не менее 10 лет |
