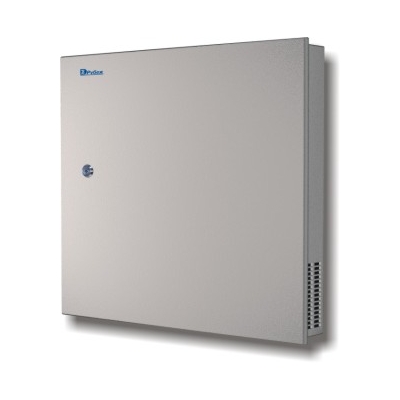

БЦП Р-08 исп.4 СИГМА Блок центральный процессорный
Розничная цена:42 000 ₽/шт.
Оптовая цена:42 000 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
БЦП Р-08 исп.4 является составным звеном интегрированной системы безопасности "Индигирка" и основным узлом при построении комплексных систем сигнализации средних и крупных объектов. Устройство обладает широкими функциональными возможностями по обеспечению охранной и пожарной безопасности:
- Построение разветвленной сети извещателей благодаря 8 однополярным (или 4 двуполярным) шлейфам с напряжением 24 В DC; при подключении дополнительных расширителей (например, СКШС-02 или СКШС-04) общая информационная емкость может быть увеличена до 512.
- В качестве технических средств контроля могут выступать любые охранные и пожарные извещатели с нормально-замкнутыми и нормально-разомкнутыми контактами (ручные и точечные пожарные, объемные, кнопки тревожного вызова, герконы и т. п.).
- Всевозможные тактики охраны, включая функцию передачи сигнала "Пожар" по срабатыванию 2 извещателей в шлейфе или двух ШС.
- Повышенная надежность работы в круглосуточном режиме.
- Низкое число ложных срабатываний.
- Различные режимы управления постановкой и снятием охраны - автоматически по расписанию, удаленным оператором и пользователями вручную и т. д.
- Передача тревожных извещений на дистанционный пульт наблюдения и сеть оповещателей с помощью 2 выходов типа "открытый коллектор" и 2 релейных выходов, работающих в режиме НО и НЗ; управление другими системами и механизмами - вентиляцией, дымоудалением, освещением, аварийным оповещением и др.
- Расширение функционала за счет подключения дополнительных сетевых контроллеров по 1 шине RS-485, что позволяет объединить до 128 устройств.
- Журнал позволяет хранить подробный лог на 4000 событий и 500 тревожных извещений в энергонезависимой памяти.
- Интеграция с другими подсистемами - СКУД, пожаротушение и др. - для оперативного реагирования при пожаре и эвакуации людей.
- Разграничение прав доступа пользователей и операторов к управлению и изменению конфигурации.
- Доступно подключение выносных панелей управления.
- Блок осуществляет непрерывный контроль целостности подключенных цепей и наличия электропитания и оперативно уведомляет о возникших неполадках.
- Выдача сообщений на принтер по интерфейсу Centronics.
- Простая настройка и конфигурация ППК при подключении ПК через RS-232 (макс. длина до 15 м); возможен обмен данными по протоколам TCP, UDP в компьютерной сети Ethernet при подключении интерфейсного блока БИ-02, что позволяет обеспечить резервирование канала связи с автоматическим переключением между ними.
- Основное питание - 12/24 В DС, блок оснащен встроенным блоком питания 12 В DС/1 А; поддержка резервного источника 12 В DС (например, 2 аккумуляторных батареи 12 А*ч, для которых предусмотрен специальный отсек).
- Инсталляция внутри помещений при температуре +5...+40 °С.
- Вандалостойкий металлический корпус со степенью влагозащиты оболочки IP20.
- Оборудование сертифицировано и имеет всю необходимую разрешительную документацию.
Подробное описание

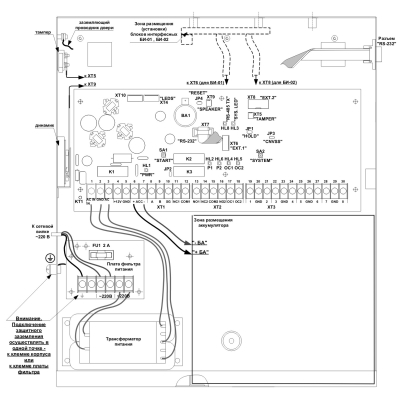

Схема подключения охранных извещателей к БЦП Р-08 исп.4

Схема подключения охранных извещателей с контролем обрыва к БЦП Р-08 исп.4

Схема подключения пожарных извещателей с контактами НЗ к БЦП Р-08 исп.4

Схема подключения пожарных извещателей с контактами НО к БЦП Р-08 исп.4

| Количество шлейфов сигнализации (ШС): |
|
| - однополярных |
8 |
| - двуполярных |
4 |
| Напряжение в ШС |
23...25 В DC |
| Максимальное сопротивление ШС без учета сопротивления выносного элемента |
150 Ом |
| Максимально допустимое сопротивление утечки между проводами ШС |
50 кОм |
| Максимальный ток питания активных извещателей: |
|
| - в дежурном режиме |
3 мА |
| - в режиме тревоги |
20 мА |
| Количество выходов типа "открытый коллектор" |
2 |
| Количество релейных выходов |
2 |
| Тип контактов |
переключающий |
| Параметры релейных выходов: |
|
| - максимальное коммутируемое напряжение |
110 B AC; 60 В DC |
| - максимальный коммутируемый ток |
2 А |
| Параметры выходов типа "открытый коллектор": |
|
| - максимальное коммутируемое напряжение |
30 В DC |
| - максимальный коммутируемый ток |
0,2 А |
| Интерфейс связи с сетевыми устройствами |
RS-485 |
| Количество линий связи |
1 |
| Максимальная протяженность линии связи RS-485 |
до 1200 м (без ретрансляторов) |
| Скорость обмена данными |
9600/19200 бод |
| Максимальное число подключаемых сетевых устройств по шине |
128 |
| Интерфейс связи с ПК |
RS-232 |
| Максимальная протяженность линии связи RS-232 |
15 м |
| Максимальное число БЦП в сети для совместной работы |
32 |
| Информационная емкость |
512 |
| Количество зон |
512 |
| Количество кодов пользователей |
5000 |
| Количество уровней доступа/разрешений |
250/1000 |
| Размер энергонезависимого журнала событий |
4000 |
| Размер энергонезависимого журнала тревог |
500 |
| Возможность подключения резервного источника питания |
АКБ 12 В DC |
| Максимальная емкость АКБ |
17 А*ч |
| Степень защиты |
IP20 |
| Встроенный блок питания |
12 В DC; 1 A |
| Напряжение питания |
187...242 В АC |
| Потребляемая мощность |
не более 60 Вт |
| Напряжение выхода питания внешних устройст |
10,5...13,5 В DC |
| Максимальный ток выхода питания сетевых устройств |
1 А |
| Номинальное напряжение батареи аккумуляторов |
12 В |
| Максимальный ток заряда батареи аккумуляторов |
1 А |
| Рабочая температура |
+5...+40 °С |

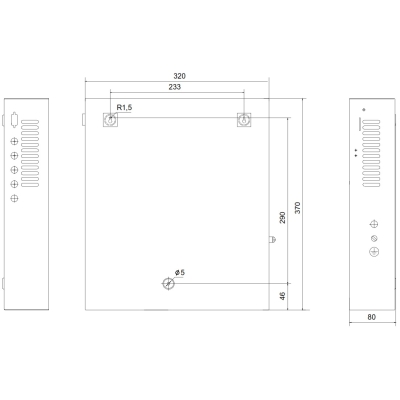

| Габариты |
325x380x80 мм |
| Габариты аккумуляторного отсека |
185х185х76 мм |
| Масса без АКБ |
4 кг |
| Материал корпуса |
металл |
| Средняя наработка на отказ |
не менее 18000 ч |
| Средний срок службы |
не менее 10 лет |
