Главная/Каталог/Охранно-пожарная сигнализация/Приборы приемно-контрольные/СИГМА/СКШС-03-4 IP20 СИГМА

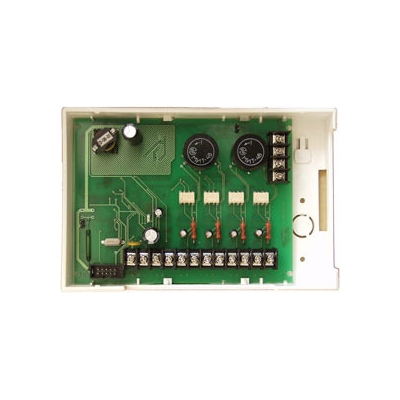

СКШС-03-4 IP20 СИГМА Сетевой контроллер шлейфов сигнализации
Артикул: sb1706
Производитель: СИГМА
Розничная цена:6 000 ₽/шт.
Оптовая цена:6 000 ₽/шт.
-+
В корзину
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Контроллер СКШС-03-4 IP20 применяется в системах безопасности совместно с ППКОП "Р-08" и снятым с производства "Р-060" для расширения функциональных возможностей, а именно для увеличения информационной емкости на 4 технологических шлейфа для приема электрических сигналов обратной связи от различных компонентов системы дымоудаления, насосов, запорной арматуры и т. д. и передачи данных о состоянии устройств и ШС (включая его адрес) в центральный процессорный блок (БЦП).
- К 4 оптоизолированным входам возможно подключить автоматические и ручные изделия противопожарной автоматики с НЗ и НО контактами с поддержкой функции адресации сработавшего ШС.
- Благодаря расширителям в одной системе "Рубеж-08" общая информационная емкость может достигать до 1024 технических средств.
- Повышенная надежность работы в круглосуточном режиме.
- Низкое число ложных срабатываний.
- Контроллер осуществляет непрерывный контроль целостности подключенных цепей и наличия электропитания и оперативно уведомляет о возникших неполадках.
- Сопряжение с ППК и обмен данными выполняется по шине RS-485; максимальная дальность связи без ретрансляторов до 1200 м.
- Конфигурирование алгоритмов и режимов работы сетевого контроллера в зависимости от типа применяемых извещателей выполняется при программировании БЦП.
- Тамперный контакт на основе геркона, оповещающий о попытках саботажа путем несанкционированного вскрытия корпуса.
- Основное питание - 12/24 В DС.
- Внутренняя эксплуатация в температурном диапазоне -10...+50 °С.
- Облегченный пластиковый корпус со степенью влагозащиты оболочки IP20.
Подробное описание
Схема подключения СКШС-03-4 IP20
Схема подключения ШС с контролем КЗ и обрыва к СКШС-03-4 IP20
Схема подключения нескольких извещателей с НО контактами в ШС с контролем КЗ и обрыва к СКШС-03-4 IP20
| Количество шлейфов сигнализации (ШС) | 4 |
| Максимальное сопротивление проводов ШС с выносным резистором | 800 Ом |
| Минимальное сопротивление проводов ШС с выносным резистором | 600 Ом |
| Максимальное сопротивление проводов ШС | 300 Ом |
| Минимальное сопротивление изоляции между проводами одного ШС | 20 кОм |
| Напряжение на разомкнутом ШС | 24...28 В DC |
| Ток короткого замыкания ШС | 18...24 мА |
| Сопротивление изоляции между ШС | не менее 20 МОм |
| Время реакции на изменение состояния ШС | 50-5000 мс |
| Интерфейс связи с ППК | RS-485 |
| Максимальная протяженность линии связи RS-485 | до 1200 м (без ретрансляторов) |
| Скорость обмена данными | 9600/19200 бит/с |
| Степень защиты | IP20 |
| Напряжение питания | 10...28 В DC |
| Максимальный ток потребления (режим КЗ всех ШС): | |
| - при 10...14 В DC | 350...250 мА |
| - при 21...28 В DC | 160...130 мА |
| Собственный ток потребления СКШС (режим обрыва всех ШС): | |
| - при 10...14 В DC | 130...90 мА |
| - при 21...28 В DC | 70...50 мА |
| Рабочая температура | -10...+50 °С |

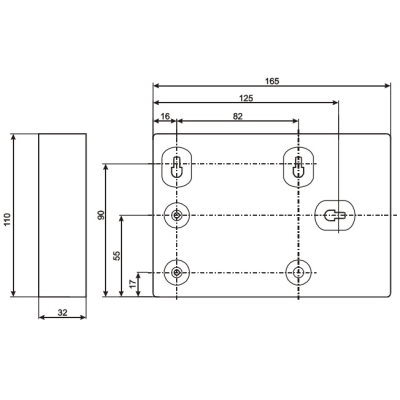

| Габариты | 165x110x32 мм |
| Масса | 0,27 кг |
| Материал корпуса | пластик |
| Средний срок службы | не менее 10 лет |
Дополнительно
4 универсальных ШС, RS-485, тампер, IP65 (гермовводы), 12/24 В DС, 112 мА, -40...+50 °С, 193x143x55 мм, 0.35 кг, пластиковый корпус.
8 охранных/пожарных шлейфов (расширение до 1024), 4 релейных выхода, встроенный БП 12 В DС/2 А и блок управления с ЖК-дисплеем, подключение резервного источника АКБ 12 В DС/17 А*ч (макс.) и принтера, лог на 4000 событий, RS-232, RS-485, Centronics, IP40, 220 В АС, 60 Вт, +5...+40 °С, 425x405x115 мм, 8 кг, металлический корпус.
4 технологических ШС, RS-485, тампер, IP65 (гермовводы), 12/24 В DС, 360 мА, -30...+50 °С, 171x145x55 мм, 0.35 кг, пластиковый корпус.
4 универсальных шлейфа; связь с БЦП по RS-485 (макс. 1200 м); скорость передачи данных 9600/19200 бит/с; тампер; питание DC 10-28 В (≤112 мА); IP65; -50...+50 °С; 193x143x55 мм, 0.35 кг.
4 технологических ШС, RS-485, тампер, IP65 (гермовводы), 12/24 В DС, 360 мА, -50...+50 °С, 171x145x55 мм, 0.35 кг, пластиковый корпус.
