СКШС-01 IP65 СИГМА Сетевой контроллер шлейфов сигнализации
Розничная цена:10 000 ₽/шт.
Оптовая цена:10 000 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Контроллер СКШС-01 IP65 применяется в системах безопасности совместно с ППКОП "Р-09", "Р-08" и снятым с производства "Р-060" для расширения функциональных возможностей, а именно для увеличения информационной емкости на 4 универсальных шлейфа для приема электрических сигналов от охранных или пожарных извещателей и передачи данных о состоянии датчиков и ШС (включая его адрес) в центральный процессорный блок (БЦП).
- К 4 входам возможно подключить автоматические и ручные пожарные извещатели с НЗ и НО контактами, а также активные пожарные извещатели (например, ИП212-4С, ИП101-1А и др.); контроллер совместим с извещателями серий ECO1000, 6424, WR2001 компании System Sensor.
- Кроме того, устройство поддерживает работу с автоматическими охранными сенсорами с контактами типа NC и активными датчиками типа "Окно".
- В качестве технических средств контроля могут выступать любые ручные и точечные пожарные датчики, объемные извещатели, кнопки тревожного вызова, герконы и т. п.
- Благодаря расширителям в одной системе "Рубеж-08" общая информационная емкость может достигать до 1024 технических средств.
- Повышенная надежность работы в круглосуточном режиме.
- Низкое число ложных срабатываний.
- Контроллер осуществляет непрерывный контроль целостности подключенных цепей и наличия электропитания и оперативно уведомляет о возникших неполадках.
- Сопряжение с ППК и обмен данными выполняется по шине RS-485; максимальная дальность связи без ретрансляторов до 1200 м.
- Конфигурирование алгоритмов и режимов работы сетевого контроллера в зависимости от типа применяемых извещателей выполняется при программировании БЦП.
- Тамперный контакт на основе геркона, оповещающий о попытках саботажа путем несанкционированного вскрытия корпуса.
- Основное питание - 12/24 В DС.
- Инсталляция в неотапливаемых помещениях и на улице при температуре -40...+50 °С.
- Облегченный пластиковый корпус повышенной герметичности IP65 с отдельными кабельными гермовводами.
Подробное описание
Схема подключения СКШС-01 IP65

Схема подключения охранных извещателей к СКШС-01 IP65

Схема подключения пожарных извещателей с контактами НЗ к СКШС-01 IP65

Схема подключения пожарных извещателей с контактами НО к СКШС-01 IP20

| Количество шлейфов сигнализации (ШС) |
4 |
| Напряжение в ШС |
23...25 В DC |
| Максимальное сопротивление проводов ШС |
150 Ом |
| Минимальное сопротивление изоляции проводов ШС |
50 кОм |
| Интерфейс связи с ППК |
RS-485 |
| Максимальная протяженность линии связи RS-485 |
до 1200 м (без ретрансляторов) |
| Скорость обмена данными |
9600/19200 бит/с |
| Степень защиты |
IP65 |
| Напряжение питания |
10...28 В DC |
| Ток потребления: |
|
| - в дежурном режиме |
не более 40 мА |
| - в режиме "Пожар" |
не более 112 мА |
| Рабочая температура |
-10...+50 °С |

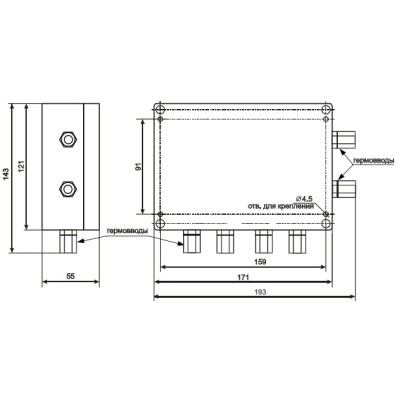

| Габариты |
193x143x55 мм |
| Масса |
0,35 кг |
| Материал корпуса |
пластик |
| Средний срок службы |
не менее 10 лет |
