СКИУ-02 IP65 исп.2м СИГМА Сетевой контроллер исполнительных устройств
Розничная цена:24 700 ₽/шт.
Оптовая цена:24 700 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

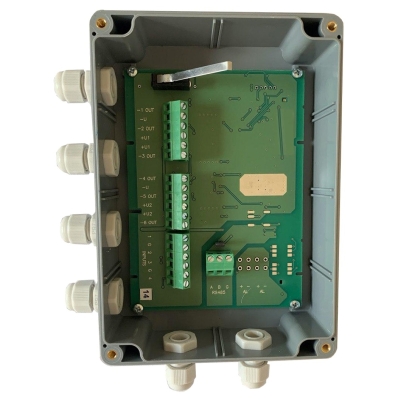

СКИУ-02 IP65 исп.2м – сетевой контроллер управления исполнительными устройствами от компании СИГМА, снабженный 6 выходными реле с макс. коммутируемым напряжением 28 В DC и током 2 А. Прибор также выполняет контроль цепей управления, поддерживает прот. Modbus. Передача данных на БЦП (Р-08, Р-060 или аналогичные) выполняется по линии RS-485 протяженностью до 1200 м. Прибор выпускается в погодоустойчивом корпусе IP65 с герметичными кабельными вводами. Питание получает от внешнего источника DC 10-28 В.
Основные особенности и преимущества:
- 6 релейных выходов с макс. напряжением 28 В DC и током 2 А;
- обмен данными с БЦП по лини RS-485 протяженностью до 1200 м (без ретрансляции);
- поддержка прот. Modbus;
- контроль состояния цепей управления с выдачей сигнала на БЦП и встроенные индикаторы;
- простое конфигурирование совместно с настройкой БЦП;
- оповещение о попытках вскрытия корпуса (тампер);
- информативная световая индикация;
- электропитание DC 10-28 В;
- погодоустойчивое исполнение IP65;
- герметичные вводы под кабель ≤Ø7 мм;
- стабильная работа в температурном диапазоне -40...+50 °С.
| Количество релейных выходов управления |
6 |
| Выходные характеристики реле: |
|
| - максимальное коммутируемое напряжение |
28 В DC |
| - максимальный коммутируемый ток |
2 А |
| Максимальный ток контроля цепи управления |
5 мА |
| Сопротивление цепи управления, при котором формируется сообщение: |
|
| - Разомкнуто |
10 кОм ± 5% |
| - КЗ |
3 кОм |
| Интерфейс связи с БЦП |
RS-485 |
| Максимальная протяженность линии связи RS-485 |
до 1200 м (без ретрансляторов) |
| Линия связи с БЦП |
экранированная (неэкранированная) витая пара 3-5 кат. с возвратным проводом |
| Скорость передачи данных |
9600/19200 бит/с |
| Напряжение питания (снижение), при котором выдается сигнал “Неисправность” в БЦП |
9 В |
| Время передачи сообщения (сигнала) в БЦП |
10 с |
| Напряжение питания |
DC 10-28 В |
| Ток потребления: |
|
| - при выключенных реле |
не более 90 мА |
| - при включенных реле |
не более 300 мА |
| Материал корпуса |
пластик |
| Габаритные размеры |
191x143x55 мм |
| Вес |
0.35 кг |
| Степень защиты |
IP65 |
| Рабочая температура |
-40...+50 °С |
| Относительная влажность |
0…95% |
| Средний срок службы |
не менее 10 лет |
| Сетевой контроллер |
1 шт. |
| Резистор 10 кОм ±5% |
4 шт. |
| Диод типа 1N4001 или аналогичный |
4 шт. |
| Паспорт |
1 шт. |
| Руководство по эксплуатации |
1 шт. |
Дополнительно
4 релейных выхода, RS-485, тампер, IP65 (гермовводы), 12/24 В DС, 300 мА, -40...+50 °С, 193x143x55 мм, 0.3 кг, пластиковый корпус.
Без встроенных адресных шлейфов, до 32768 адресных устройств, до 65534 пользователей, лог на 200000 событий, поддержка карты памяти microSD, встроенный БП 12 В DС/1.5 А, подключение принтера, модема и резервной АКБ 17 А*ч макс., RS-232, RS-485, Ethernet, USB, IP20, 220 В АС, 60 Вт, +5...+50 °С, 330x370x100 мм, 6.5 кг, металлический корпус.
Без встроенных шлейфов, до 1024 ШС в системе, 1 релейный выход, 1 вход типа "сухой контакт", встроенный блок управления с ЖК-дисплеем, подключение принтера, лог на 4000 событий, RS-232, RS-485, Centronics, врезной монтаж, IP54, 12/24 В DС, 4 Вт, +5...+40 °С, 228x223x45 мм, 0.5 кг, металлический корпус.

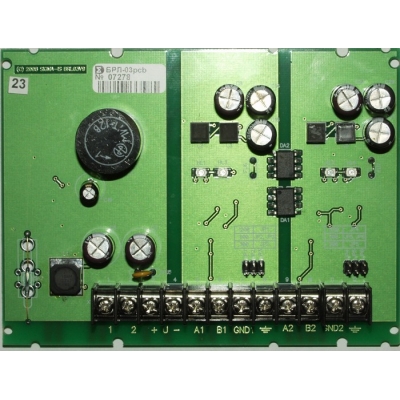

Увеличение длины линии связи RS-485 до 2400 м, тампер, IP65 (гермовводы), 12/24 В DС, 100 мА, -50...+50 °С, 127x82x22 мм, 0.4 кг, пластиковый корпус.

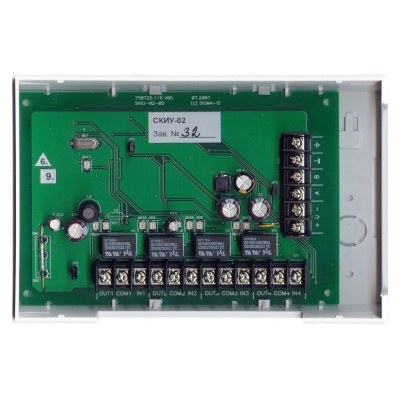

4 релейных выхода с макс. коммутируемым напряжением 28 В DC и током 2 А; макс. контроля цепи управления 5 мА; связь с БЦП по RS-485 (макс. 1200 м); скорость передачи данных 9600/19200 бит/с; питание DC 10-28 В; потребляемый ток при вкл/выкл. реле - 90/300 мА; корпус из пластика; IP20; -10...+50 °С; 165x110x35 мм; 0.27 кг.
4 релейных выхода с макс. коммутируемым напряжением 28 В DC и током 2 А; макс. контроля цепи управления 5 мА; связь с БЦП по RS-485 (макс. 1200 м); скорость передачи данных 9600/19200 бит/с; питание DC 10-28 В; потребляемый ток при вкл/выкл. реле - 90/300 мА; корпус из пластика; IP65; -40...+50 °С; 191x143x55 мм; 0.35 кг.
Контроль адресно-аналоговых устройств System Sensor (извещателей, оповещателей серии 200АР, модулей контроля и управления);макс. 198 устройств в шлейфе длиной до 4400 м; управление реле ~250 В / 2 А по команде от БЦП; связь с БЦП по RS-485 (макс. 1200 м); скорость передачи данных 9600/19200 бит/с; питание DC 10-28 В; IP20; -10...+40 °С; 165x110x32 мм; 0.27 кг.
4 релейных выхода, RS-485, тампер, IP65 (гермовводы), 12/24 В DС, 300 мА, -50...+50 °С, 193x143x55 мм, 0.3 кг, пластиковый корпус.
