СКИУ-01 IP65 СИГМА Сетевой контроллер исполнительных устройств
Розничная цена:10 000 ₽/шт.
Оптовая цена:10 000 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Контроллер СКИУ-01 IP65 применяется в системах безопасности совместно с ППКОП "Р-08" и снятым с производства "Р-060" для расширения функциональных возможностей, а именно управления исполнительными устройствами, системами и механизмами, например, вентиляцией, дымоудалением, освещением, аварийным оповещением и др.
- Электронная плата оснащена 4 релейными выходами с переключающимися контактами для коммутации цепей 125 VDC/250 VAC до 2 А max.
- Сопряжение с ППК и обмен данными выполняется по шине RS-485; максимальная дальность связи без ретрансляторов до 1200 м.
- При потере связи с центральным процессорным блоком спустя 10 с выключаются все включенные реле.
- Конфигурирование алгоритмов работы сетевого контроллера при программировании БЦП.
- Тамперный контакт, оповещающий о попытках саботажа путем несанкционированного вскрытия корпуса.
- Основное питание - 12/24 В DС.
- Инсталляция в неотапливаемых помещениях и на улице при температуре -40...+50 °С.
- Облегченный пластиковый корпус повышенной герметичности IP65 с отдельными кабельными гермовводами.
Подробное описание
Схема подключения СКИУ-01 IP65

| Количество релейных выходов |
4 |
| Тип контактов |
переключающий |
| Параметры выходных реле: |
|
| - максимальное коммутируемое напряжение |
125 В DC; 250 В АС |
| - максимальный коммутируемый ток |
2 А |
| Интерфейс связи с сетевыми устройствами |
RS-485 |
| Максимальная протяженность линии связи RS-485 |
до 1200 м (без ретрансляторов) |
| Скорость обмена данными |
9600/19200 бит/с |
| Степень защиты |
IP65 |
| Напряжение питания |
10...28 В DC |
| Ток потребления: |
|
| - при выключенных реле |
не более 90 мА |
| - при включенных реле |
не более 300 мА |
| Рабочая температура |
-40...+50 °С |

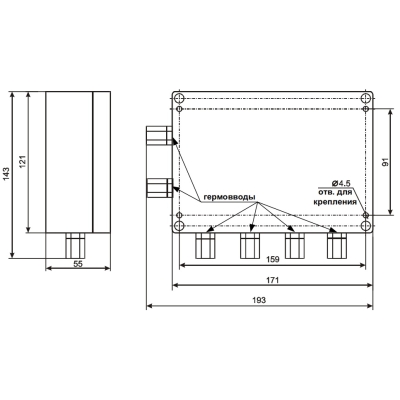

| Габариты |
193x143x55 мм |
| Масса |
0,3 кг |
| Материал корпуса |
пластик |
| Средний срок службы |
не менее 10 лет |
Дополнительно
4 релейных выхода, RS-485, тампер, IP20, 12/24 В DС, 300 мА, +5...+40 °С, 165x110x35 мм, 0.3 кг, пластиковый корпус.
8/4 охранных/пожарных шлейфов (расширение до 512), 2 релейных выхода, 2 выхода "открытый коллектор", встроенный БП 12 В DС/1 А, подключение резервного источника АКБ 12 В DС/17 А*ч (макс.), лог на 4000 событий, RS-232, RS-485, IP20, 220 В АС, 60 Вт, +5...+40 °С, 325x380x80 мм, 4 кг, металлический корпус.
4 релейных выхода с макс. коммутируемым напряжением 28 В DC и током 2 А; макс. контроля цепи управления 5 мА; связь с БЦП по RS-485 (макс. 1200 м); скорость передачи данных 9600/19200 бит/с; питание DC 10-28 В; потребляемый ток при вкл/выкл. реле - 90/300 мА; корпус из пластика; IP20; -10...+50 °С; 165x110x35 мм; 0.27 кг.
4 релейных выхода с макс. коммутируемым напряжением 28 В DC и током 2 А; макс. контроля цепи управления 5 мА; связь с БЦП по RS-485 (макс. 1200 м); скорость передачи данных 9600/19200 бит/с; питание DC 10-28 В; потребляемый ток при вкл/выкл. реле - 90/300 мА; корпус из пластика; IP65; -40...+50 °С; 191x143x55 мм; 0.35 кг.
6 релейных выхода с макс. коммутируемым напряжением 28 В DC и током 2 А; макс. контроля цепи управления 5 мА; связь с БЦП по RS-485 (макс. 1200 м); скорость передачи данных 9600/19200 бит/с; поддержка прот. Modbus; питание DC 10-28 В; потребляемый ток при вкл/выкл. реле - 90/300 мА; корпус из пластика; IP65; -40...+50 °С; 191x143x55 мм; 0.35 кг.
Контроль адресно-аналоговых устройств System Sensor (извещателей, оповещателей серии 200АР, модулей контроля и управления);макс. 198 устройств в шлейфе длиной до 4400 м; управление реле ~250 В / 2 А по команде от БЦП; связь с БЦП по RS-485 (макс. 1200 м); скорость передачи данных 9600/19200 бит/с; питание DC 10-28 В; IP20; -10...+40 °С; 165x110x32 мм; 0.27 кг.
4 релейных выхода, RS-485, тампер, IP65 (гермовводы), 12/24 В DС, 300 мА, -50...+50 °С, 193x143x55 мм, 0.3 кг, пластиковый корпус.
