БР-4 Сибирский Арсенал Блок реле
Розничная цена:9 490 ₽/шт.
Оптовая цена:9 490 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
БР-4 представляет собой печатную электронную плату, заключенную в пластиковый корпус, и служит для коммутации цепей исполнительных устройств и механизмов, например, для управления электроклапанами системы вентиляции и дымоудаления, электрозамками, освещением и др.

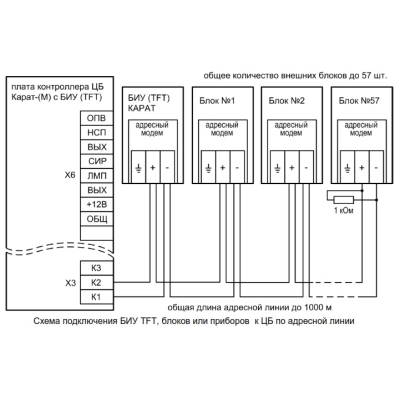

- Подсоединяется к управляющим выходам ППКОП "Карат" по 2-проводной адресной шине.
- Обмен данными осуществляется по защищенному и помехоустойчивому каналу связи с помощью встроенного адресного модема.
- Ресурс системы "Карат" поддерживает одновременную работу до 57 блоков.
- Суммарная длина адресная до 1000 м.
- 4 выхода типа "сухой контакт" для коммутации цепей внешних устройств, например, системы вентиляции, освещения и др.
- Непрерывный опрос состояния линий.
- Коммутируемые цепи защищены предохранителем.
- Простая процедура программирования с помощью перемычек.
- Энергонезависимая память хранит резервную копию заводской и пользовательской информации.
- Не требует настройки.
- Светодиодная индикация, оповещающая об активном состоянии.
- Длительный ресурс работы.
Подробное описание

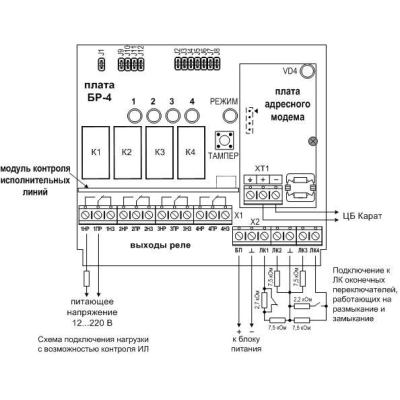

Схема подключения БР-4

| Тип коммутации |
переключение |
| Количество исполнительных реле |
4 |
| Количество линий контрол |
4 |
| Максимальное коммутируемое напряжение |
220 В АС; 36 В DC |
| Максимальный коммутируемый ток |
3 А |
| Допустимый ток нагрузки линии контроля (ЛК) |
до 2 мА |
| Оконечный резистор ЛК |
7,5 кОм |
| Ток короткого замыкания ЛК |
4,5±1,5 мА |
| Минимальное напряжение, при котором возможен контроль линий |
12 В |
| Напряжение питания |
11...14 В DC |
| Рабочая температура |
-30...+50 °С |
| Габариты |
111x105x40 мм |
| Масса |
0,15 кг |
| Средний срок службы |
10 лет |
