БШС-4П Сибирский Арсенал Блок расширения шлейфов
Розничная цена:2 789 ₽/шт.
Оптовая цена:2 789 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Блок расширения может быть подключен к ППКОП "Карат" по 2-проводной адресной шине. Ресурс системы "Карат" поддерживает одновременную работу до 57 расширителей, что позволяет увеличить общее число шлейфов сигнализации до 250 штук.
- Благодаря свободной топологии построения системы, блоки можно соединять и объединять в свободном порядке.
- Обмен данными осуществляется по защищенному каналу связи ЦБ и БШС-4П с помощью встроенного адресного модема для связи с ЦБ и другими расширителями.
- Длина линии связи до 1 км.
- 4 выхода типа "открытый коллектор" для коммутации цепей светозвуковых оповещателей. Кроме того, на плате расположены 2 дополнительных релейных выхода типа "сухой контакт" для управления внешними устройствами, например, системой вентиляции, освещением и др.

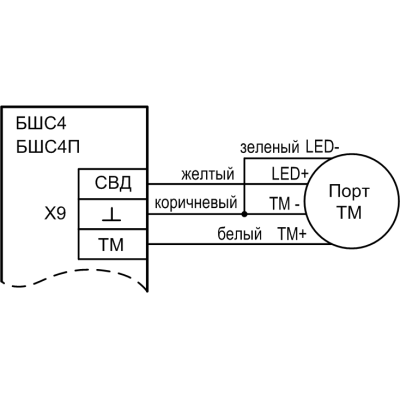

- Расширители оснащены интерфейсом TouchMemory для подсоединения выносного считывателя контактных электронных ключей типа iButton.
- Простая процедура программирования с помощью перемычек.
- Источник питания 220 VАC; поддержка резервного источника питания 12 В DC - АКБ емкостью 2,2 А*ч, для которой предусмотрено отдельное посадочное место в корпусе.
- При мощных нагрузках возможно подключение внешнего источника питания 12 В.
- Встроенные LED-индикаторы оповещают о состоянии шлейфов и рабочем режиме.
- Компактный пластиковый корпус инсталлируется накладным методом на стену.
Подробное описание

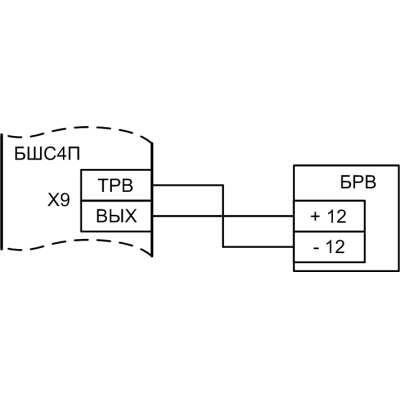

Схема подключения БШС-4П

| Количество шлейфов сигнализации |
4 |
| Количество выходов типа "открытый коллектор" |
4 |
| Количество исполнительных реле |
2 |
| Длина адресной линии |
не более 1000 м |
| Интерфейс связи с выносным считывателем |
TouchMemory (iButton) |
| Суммарная токовая нагрузка в шлейфе в дежурном режиме |
1,5 мА |
| Напряжение, коммутируемое контактами реле |
не более 220 В АС/36 В DC |
| Ток, коммутируемый контактами реле |
не более 1 А |
| Регистрируются нарушения ШС продолжительностью |
более 350 мс |
| Не регистрируются нарушения ШС продолжительностью |
менее 250 мс |
| Степень защиты |
IP20 |
| Напряжение питания: |
|
| - основное |
220 В АС |
| - резервное (АКБ) |
12 В DC |
| Максимальная потребляемая мощность от сети |
16 ВА |
| Потребляемый ток: |
|
| - при выключенных реле |
90 мА |
| - при включении 1 реле |
125 мА |
| - при включении 2 реле |
160 мА |
| Емкость аккумулятора по номиналу |
2,2 А*ч |
| Рабочая температура |
-30...+50 °С |
| Габариты |
205x200x80 мм |
| Масса |
не более 1 кг |
| Средний срок службы |
не менее 10 лет |
