БОС (вз) Этернис Взрывозащищенный блок обработки сигналов

Описание БОС (вз) Этернис:

Взрывозащищенный блок обработки сигналов БОС (вз) входит в состав оборудования радиоканальной системы пожаротушения Гарант-Р компании Этернис и предназначен для обнаружения очага возгорания, формирования импульса на запуск модулей, приема управляющих и передачи информационных сигналов, контроля целостности пусковых цепей и линий сигнализации на обрыв и КЗ, мониторинга состояния и уровня заряда источника питания. Выполнен в прочном корпусе IP51 и соответствует уровню взрывозащиты 0ExiаIICT5 X / PO ExiaI X, за счет чего может устанавливаться во взрывоопасных зонах класса 0 помещений с высокой вероятностью образования взрывоопасных паровых и газовых смесей категорий ΙΙА, ΙΙВ и ΙΙС с температурой самовоспламенения 100-135 °С.

Конструкция

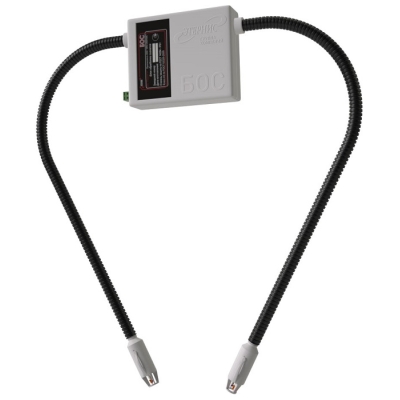

БОС состоит из корпуса и 2-х выносных элементов контроля и индикации. Внутри корпуса размещен радиомодуль, плата управления и звуковой сигнализатор, снаружи – отсек для основного и резервного элементов питания, разъемы для подключения электроактиватора МП и кнопка подачи питания. Выносные элементы по сути являются максимальными тепловыми извещателями с индикацией, которые соединены с платой управления отдельными шлейфами сигнализации в гофрорукаве.

Функции и особенности БОС (вз)

• Взрывозащита 0ExiаIICT5 X / PO ExiaI X.
• Работа в составе радиоканальной системы пожаротушения Гарант-Р.
• Обмен данными по радиоканалу на частоте 2.4 ГГц.
• Дальность действия радиоканала зависит от наличия преград и составляет не менее 30 м.
• Обнаружение очага возгорания куммулятивным способом при помощи 2-х выносных максимальных тепловых извещателей класса А3.
• Возможность установки на высоте более 9 м.
• Передача сигналов РС-М (вз), БУР-КЦ (вз) и другим БОС (вз), размещенным в одном помещении.
• Прием управляющих сигналов от БД (вз), РС-М (вз), БУР-КЦ (вз) и других БОС (вз) защищаемого помещения.
• Формирование и передача на электровоспламенитель импульса на запуск МП.
• Задержка пуска по умолчанию составляет 30 секунд и может корректироваться в процессе программирования.
• Запуск модулей с учетом проектных решений:

      - локальное тушение – активация модулей, БОС которых находятся в состоянии «Пожар» и «Внимание»;
      - тушение по площади – одновременный запуск всех модулей в помещении.

• Автономный запуск без учета состояния автоматики и блокировки пуска при температуре в 130 °С.
• БОС выполняет контроль:

      - целостности пусковых цепей МП;
      - шлейфов сигнализации на обрыв и КЗ.

• Встроенная световая и звуковая индикация.
• 2 независимых элемента питания – основной и резервный.
• Мониторинг состояния и уровня заряда элементов питания.
• Переход в энергосберегающий режим при отсутствии сигналов от других модулей системы.
• Прочный корпус с защитой IP51.
• Взрывозащита по типу ia (искробезопасная электрическая цепь).

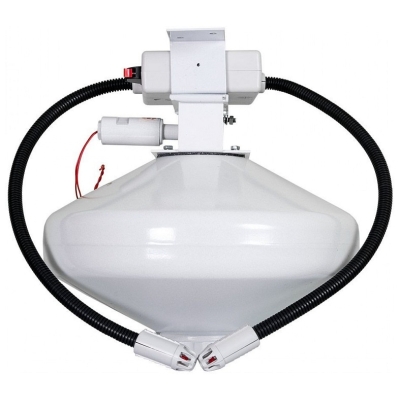

• Установка на модули пожаротушения с помощью монтажных комплектов Г-5/7 к БОС или Г-12 к БОС.
• По заказу возможно выполнение функций ИПТТ классов А2, А2R или А3R.
