Тунгус-10ст МПП(Н-РП)-10(ст)-И-ГЭ-У2 Источник плюс Модуль порошкового пожаротушения взрывозащищенный
Розничная цена:13 737 ₽/шт.
Оптовая цена:13 737 ₽/шт.
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Тунгус-10ст МПП(Н-РП)-10(ст)-И-ГЭ-У2 – взрывозащищенный модуль порошкового пожаротушения с объемом ОТВ 9.5 кг и допустимой t эксплуатации -50...+50 °С, предназначенный для оперативного тушения воспламененных электроустановок (Е), твердых (А), жидких (В) и газообразных (С) горючих веществ. Модуль разработан специально для применения в подземных и наземных сооружениях шахт и рудников, опасных по угольной пыли или рудничному газу (метан) и одинаково эффективен как при тушении по всей площади/объему защищаемого объекта, так и при точечном подавлении локальных очагов возгораний.

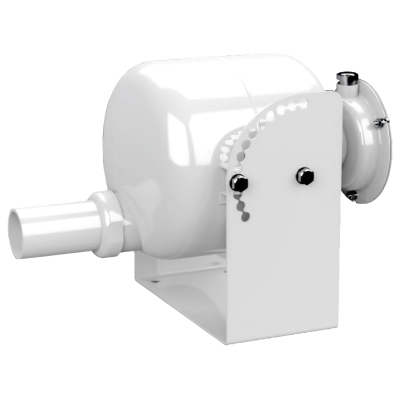

Конструкция.
Модуль состоит из корпуса с защитой IP67, наполненного огнетушащим порошком, генератора холодного газа с электропусковым элементом и насадка-распылителя, перекрытого разрывной мембраной. Кабели пусковой цепи выведены на винтовые контактные зажимы клеммной коробки IP54 через герметизированный узел в корпусе модуля, для подвода внешних кабелей к коробке предусмотрен отдельный ввод. Дополнительно корпус снабжен зажимом заземления и поворотным кронштейном, позволяющим закрепить модуль на несущей конструкции (стена, пол, потолок) и задать ему необходимый угол наклона.
Способ запуска.
Пуск модуля происходит в течении 3-10 с после подачи на МПП токового импульса силой не менее 0.2 А, источником которого может быть:
- приемно-контрольный прибор ОПС;
- кнопка ручного пуска АУПТ;
- электронные устройства запуска (УСП, УСПАА и др.).
Принцип работы.
При подаче токового импульса на выводы электропускового элемента, источник холодного газа активируется и интенсивно нагнетает избыточное давление в баллоне. Это приводит к аэрации порошка и разрушению мембраны с последующим выбросом ОТВ в защищаемое пространство через насадок-распылитель. Порошок быстро наполняет очаг возгорания негорючей средой и преграждает доступ кислорода, способствуя оперативной локализации и затуханию пожара.
Особенности Тунгус-10ст МПП(Н-РП)-10(ст)-И-ГЭ-У2
- Взрывозащита РП ExiaI X.
- Заряд порошка ИСТО-1 массой 9.5 кг.
- Максимальная площадь/объем зоны тушения:
- класса А – 80 м² / 240 м³;
- класса В – 36 м² / 60 м³.
- Эффективное тушение возгораний классов А, В (233В/89В), С и Е с высотой перекрытия до 16 м.
- Огнетушащая способность основана на разбавлении очага пожара инертной средой и блокировании доступа кислорода.
- Автоматический запуск в течении 3-10 секунд с момента подачи токового импульса силой более 0.2 А.
- Возможность пуска в ручном режиме (кнопкой) или удаленно по сигналу от электронных устройств запуска (УСП, УСПАА и др.) или ПКП ОПС.
- Проверка пусковой цепи током до 0.03 А.
- Подключение к шлейфу через клеммную коробку IP54.
- Вывод кабелей от электропускового элемента в клеммную коробку выполнен через герметизированный узел в корпусе модуля.
- Взрывозащита по типу ia (искробезопасная эл. цепь).
- Прочный металлический корпус IР67.
- Специальный насадок-распылитель, выполняющий также функцию сифонной трубки, обеспечивает подачу и равномерное распределение ОТВ по всей площади/объему тушения.
- Поворотный кронштейн позволяет надежно закрепить модуль на несущей конструкции и задать нужное направление распыла ОТВ.
- Для заземления предусмотрен специальный зажим.
- Стабильная работа в температурном диапазоне -50...+50 °С.
- Многоразовое использование – возможность перезарядки модуля после сработки.
- Максимальный срок службы составляет 5 лет.
Подробное описание
Модификации Тунгус-10
МПП(Н)-10(ст)-И-ГЭ-У2 – исполнение с допустимой температурой эксплуатации -50...+50 °С и пусковым током 0.15 А;
МПП(Н-Т)-10(ст)-И-ГЭ-У2 – исполнение с допустимой температурой эксплуатации -60...+90 °С и пусковым током 0.2 А;
МПП(Н-Т1)-10(ст)-И-ГЭ-У2 – исполнение с допустимой температурой эксплуатации -60...+125 °С и пусковым током 0.6 А;
МПП(Н-Взр)-10(ст)-И-ГЭ-У2 – взрывозащищенное исполнение 0Ex ia IIB T3 Gс Х с допустимой температурой эксплуатации -50...+50 °С и пусковым током 0.15 А;
МПП(Н-Взр-Т)-10(ст)-И-ГЭ-У2 – взрывозащищенное исполнение 0Ex ia IIB T3 Gс Х с допустимой температурой эксплуатации -60...+90 °С и пусковым током 0.2 А;
МПП(Н-РП)-10(ст)-И-ГЭ-У2 – взрывозащищенное исполнение РП ExiaI X с допустимой температурой эксплуатации -50...+50 °С и пусковым током 0.2 А для применения в шахтах, рудниках и других объектах, опасных по угольной пыли или рудничному газу (метан);
МПП(Н-С2)-10(ст)-И-ГЭ-У2 – автономное исполнение с сигнально-пусковым устройством УСПАА-1 v4 и допустимой температурой эксплуатации -50...+50 °С.

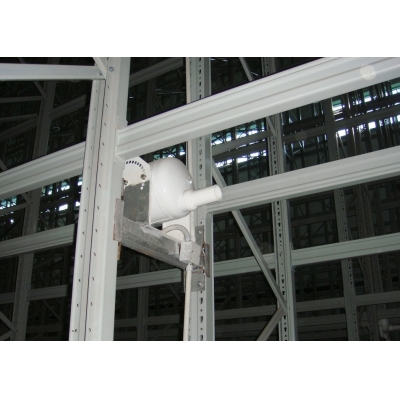

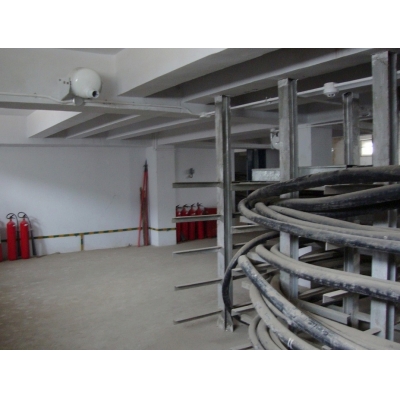

Установка модуля порошкового пожаротушения Тунгус-10ст





Маркировка по взрывозащите электрооборудования |
РП ExiaI X |
Степень защиты от внешних воздействий |
IP54 для вводной коробки и IP67 для корпуса МПП |
Класс электротехнического изделия по способу защиты человека от поражения электрическим током |
III |
Масса заряда огнетушащего порошка типа АВС |
9.5 кг ± 0.3 кг |
Марка огнетушащего порошка |
ИСТО-1 |
Вместимость корпуса модуля |
9.2 л ± 0.5 л |
Быстродействие |
3-10 с |
Продолжительность подачи огнетушащего порошка |
1 с |
Давление вскрытия мембраны |
2.0 ± 0.15 МПа |
Максимальный ранг модельного очага пожара класса В при тушении на открытой площадке с высоты 12/16 м |
233В / 89В |
Характеристики цепи электропускового элемента: |
|
- ток срабатывания |
0.15 А |
- безопасный ток проверки цепи |
не более 0.03 А |
- электрическое сопротивление |
8-16 Ом |
Входные и внутренние искробезопасные параметры цепи электропускового элемента: |
|
- максимальное входное напряжение (Ui) |
30 В |
- максимальный входной ток (Ii) |
0.4 А |
- максимальная внутренняя емкость (Сi) |
<10² нФ |
- максимальная внутренняя индуктивность (Li) |
20 мкГн |
Коэффициент неравномерности распыления порошка К1 (СП 5.13130.2009) |
1.0 |
Габариты |
310х305х469 мм |
Вес |
20.5 кг |
Цвет |
белый |
Температурный диапазон эксплуатации |
-50...+50 °С |
Относительная влажность |
не более 98% при температуре 35°С |
Срок службы |
до 5 лет |
Модуль Тунгус-10ст |
1 шт. |
Паспорт и руководство по эксплуатации |
1 шт. |
