Тунгус-9 МПП(Н-РП)-9-И-ГЭ-У2 Источник плюс Модуль порошкового пожаротушения взрывозащищенный

Тунгус-9 МПП(Н-РП)-9-И-ГЭ-У2 – взрывозащищенный модуль порошкового пожаротушения с объемом ОТВ 8.6 кг и допустимой t эксплуатации -50...+50 °С, предназначенный для оперативного тушения воспламененных электроустановок (Е), твердых (А), жидких (В) и газообразных (С) горючих веществ. Модуль разработан специально для применения в подземных и наземных сооружениях шахт и рудников, опасных по угольной пыли или рудничному газу (метан) и одинаково эффективен как при тушении по всей площади/объему защищаемого объекта, так и при точечном подавлении локальных очагов возгораний.

Конструкция.

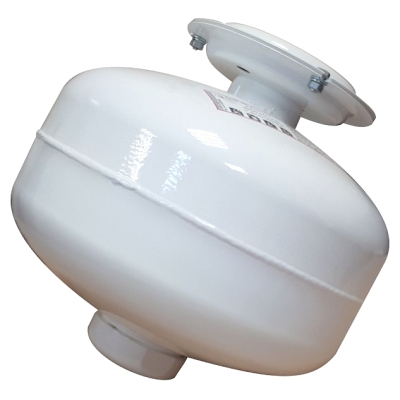

Модуль состоит из корпуса с защитой IP67, наполненного огнетушащим порошком, генератора холодного газа с электропусковым элементом и насадка-распылителя, перекрытого разрывной мембраной. Кабели пусковой цепи выведены на винтовые контактные зажимы клеммной коробки IP54 через герметизированный узел в корпусе модуля, для подвода внешних кабелей к коробке предусмотрен отдельный ввод. Дополнительно корпус снабжен зажимом заземления и кронштейном (настенный или потолочный в зависимости от модификации) для монтажа на несущие конструкции.

Способ запуска.

Пуск модуля происходит в течении 3-10 с после подачи на МПП токового импульса силой не менее 0.2 А, источником которого может быть:

• приемно-контрольный прибор ОПС;
• кнопка ручного пуска АУПТ;
• электронные устройства запуска (УСП, УСПАА и др.).

Принцип работы.

При подаче токового импульса на выводы электропускового элемента, источник холодного газа активируется и интенсивно нагнетает избыточное давление в баллоне. Это приводит к аэрации порошка и разрушению мембраны с последующим выбросом ОТВ в защищаемое пространство через насадок-распылитель. Порошок быстро наполняет очаг возгорания негорючей средой и преграждает доступ кислорода, способствуя оперативной локализации и затуханию пожара.

Особенности Тунгус-9 МПП(Н-РП)-9-И-ГЭ-У2

• Взрывозащита 0Ex ia IIB T3 Gс Х.
• Заряд порошка ИСТО-1 массой 8.6 кг.
• Максимальная площадь/объем зоны тушения:

      - класса А – 72 м² / 216 м³;
      - класса В – 33 м² / 54 м³.

• Эффективное тушение возгораний классов А, В (макс. 233В), С и Е.
• Возможность пуска в ручном режиме (кнопкой) или удаленно по сигналу от электронных устройств запуска (УСП, УСПАА и др.) или ПКП ОПС.
• Автоматический запуск в течении 3-10 секунд с момента подачи токового импульса силой более 0.2 А.
• Проверка пусковой цепи током до 0.03 А.
• Подключение к шлейфу через клеммную коробку IP54.
• Вывод кабелей от электропускового элемента в клеммную коробку выполнен через герметизированный узел в корпусе модуля.
• Взрывозащита по типу ia (искробезопасная эл. цепь).
• Прочный металлический корпус IР67.

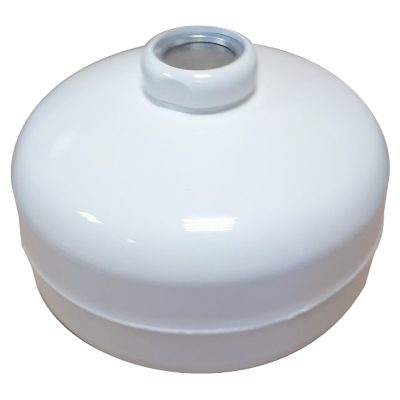

• Специальный насадок-распылитель для подачи и равномерного распределения ОТВ по всей площади/объему тушения.
• Для заземления предусмотрен специальный зажим.

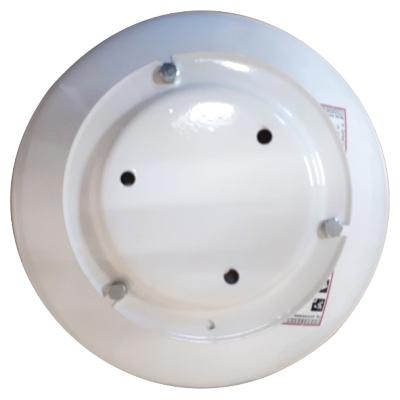

• Монтаж на несущие конструкции с помощью комплектного кронштейна.
• Многоразовое использование – возможность перезарядки модуля после сработки.
• Максимальный срок службы составляет 5 лет.
• Стабильная работа в температурном диапазоне -50...+50 °С.
• Модуль выпускается в 2-х исполнениях – настенном МПП(Н-РП)-9(н)-И-ГЭ-У2 и потолочном МПП(Н-РП)-9(п)-И-ГЭ-У2.
