Тунгус-24 МПП(Н-С2)-24-И-ГЭ-У2 Источник плюс Модуль порошкового пожаротушения

Модуль порошкового пожаротушения
Производитель: Источник плюс

Купить Тунгус-24 МПП(Н-С2)-24-И-ГЭ-У2 Источник плюс по выгодным ценам в магазине СЕКТОР СБ:

Розница:20 154 руб.
Опт:20 154 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание Тунгус-24 МПП(Н-С2)-24-И-ГЭ-У2 Источник плюс:

Тунгус-24 МПП(Н-С2)-24-И-ГЭ-У2 – модуль порошкового пожаротушения с зарядом ОТВ 22 кг и допустимой t эксплуатации -50...+50 °С, укомплектованный сигнально-пусковым устройством УСПАА-1 v4. Работая в комплексе, устройства образуют автономную систему пожаротушения, предназначенную для оперативного тушения воспламененных электроустановок (Е), твердых (А), жидких (В) и газообразных (С) горючих веществ. Эффективно применяется как для подавления локальных очагов возгораний, так и для тушения по всей площади или объему защищаемого помещения, и может устанавливаться в электрощитовых, мастерских, складских терминалах, производственных и бытовых помещениях, архивах и других местах с малым количеством находящихся в них людей (не более 50).

Конструкция.

Модуль состоит из корпуса с огнетушащим порошком ИСТО-1, источника холодного газа с электропусковым элементом и насадка-распылителя, на выходе из которого размещена разрывная мембрана. Также на корпусе предусмотрены зажим заземления и 4 резьбовые оси для крепления опор, позволяющих установить МПП на стапель и задать ему необходимый угол наклона.

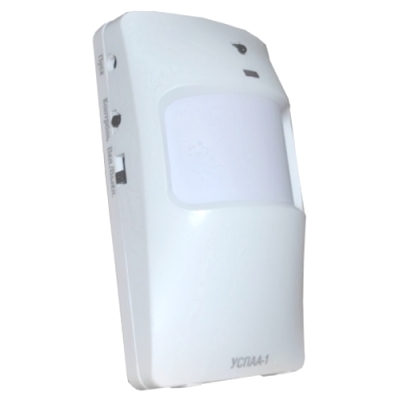

УСПАА-1 v4 представляет собой электронный модуль с тепловым и оптическим сенсорами, звуковым излучателем, кнопками «вкл/выкл» и «контроль», индикатором состояния и разъемом для подключения пусковых цепей МПП. Выполнен в пластиковом корпусе, снабжен отсеком для 3 батарей типа АА и крепежным кронштейном.

Принцип работы.

Сигнально-пусковое устройство ведет непрерывный контроль уровня температуры и в случае ее повышения активирует оптический сенсор, который в свою очередь и определяет уровень опасности (Пуск/Пожар/Норма). При фиксации наличия возгорания УСПАА выдает свето-звуковой сигнал и с задержкой в 5/30 формирует сигнал на запуск МПП. Импульс пускового тока поступает на выводы электропускового элемента и активирует источник холодного газа, который начинает интенсивно нагнетать избыточное давление в баллоне. Это приводит к аэрации порошка и разрушению мембраны с последующим выбросом ОТВ в защищаемое пространство через насадок-распылитель. Порошок быстро наполняет очаг возгорания инертной средой и преграждает доступ кислорода, способствуя оперативной локализации и затуханию пожара.

Тунгус-24 МПП(Н-С2)-24-И-ГЭ-У2

  • Автономная работа без внешнего управления.
  • Эффективное тушение возгораний классов А, В (макс. 233В), С и Е.
  • УСПАА-1 v4 выполняет:

      - контроль помещения с помощью теплового и оптического сенсоров;
      - выдачу световых и звуковых сигналов;
      - формирование управляющего сигнала на запуск МПП;
      - контроль состояния термодатчика, АКБ и пусковых цепей;
      - световую индикацию текущего состояния.

  • Максимальная площадь, контролируемая УСПАА при высоте установки 1/2/3/4/5/6 м составляет 9,4 / 37.7 / 84.7 / 150.7 / 235.6 / 339.8 м2 соответственно.
  • Заряд порошка ИСТО-1 массой 22 кг.
  • Максимальная площадь/объем зоны тушения для пожаров:

      - класса А – 75 м² / 250 м³;
      - класса В – 58 м²;
      - класса А в канале 2.2х2.2х32 м – 70 м² / 155 м³.

  • Автоматический запуск МПП в течении 5-10 с после поступления сигнала от УСПАА в виде токового импульса силой более 0.2 А.
  • Проверка пусковой цепи током до 0.03 А.
  • Огнетушащая способность основана на разбавлении очага пожара инертной средой и блокировании доступа кислорода.
  • Специальный насадок-распылитель обеспечивает подачу и равномерное распределение ОТВ по всей площади/объему тушения.
  • На корпусе размещены 4 резьбовые оси для крепления опор, позволяющих установить МПП на стапель и задать ему необходимый угол наклона.
  • Для заземления предусмотрен специальный зажим.
  • Стабильная работа в температурном диапазоне -50...+50 °С.
  • Многоразовое использование – возможность перезарядки модуля после сработки.
  • Максимальный срок службы составляет 12 лет.

Подробное описание

Модификации Тунгус-24

МПП(Н)-24-И-ГЭ-У2 – исполнение с допустимой температурой эксплуатации -50...+50 °С и пусковым током 0.2 А;

МПП(Н-Т)-24-И-ГЭ-У2 – исполнение с допустимой температурой эксплуатации -60...+90 °С и пусковым током 0.2 А;

МПП(Н-Т1)-24-И-ГЭ-У2 – исполнение с допустимой температурой эксплуатации -60...+125 °С и пусковым током 0.6 А;

МПП(Н-Взр)-24-И-ГЭ-У2 – взрывозащищенное исполнение 0Ex ia IIB T3 Gс Х с допустимой температурой эксплуатации -50...+50 °С и пусковым током 0.2 А;

МПП(Н-Взр-Т)-24-И-ГЭ-У2 – взрывозащищенное исполнение 0Ex ia IIB T3 Gс Х с допустимой температурой эксплуатации -60...+90 °С и пусковым током 0.2 А;

МПП(Н-РП)-24-И-ГЭ-У2 – взрывозащищенное исполнение РП ExiaI X с допустимой температурой эксплуатации -50...+50 °С и пусковым током 0.2 А для применения в шахтах, рудниках и других объектах, опасных по угольной пыли или рудничному газу (метан);

МПП(Н-С2)-24-И-ГЭ-У2 – автономное исполнение с сигнально-пусковым устройством УСПАА-1 v4 и допустимой температурой эксплуатации -50...+50 °С.

Установка модуля порошкового пожаротушения Тунгус-24

Тунгус_24_установка

Тунгус_24_установка_1

Тунгус_24_установка_2

<< свернуть

Характеристики

Модуль порошкового пожаротушения Тунгус-24 МПП(Н-С2)-24-И-ГЭ-У2
Масса заряда огнетушащего порошка типа АВС 22 кг ± 1 кг
Марка огнетушащего порошка ИСТО-1
Вместимость корпуса модуля 24 л ± 1.2 л
Быстродействие 5-10 с
Продолжительность подачи огнетушащего порошка 1 с
Давление вскрытия мембраны 1.8 ± 0.05 МПа
Огнетушащая способность МПП в помещении при установке на высоте 1 м от пола с наклоном оси модуля 20º относительно горизонтальной плоскости соплом вниз^
- защищаемая площадь для пожаров класса А 75 м²
- защищаемая площадь для пожаров класса В 58 м²
- защищаемый объем для пожаров класса А 250 м³
Огнетушащая способность МПП в помещении при установке на высоте 1 м от пола с наклоном оси модуля 5º относительно горизонтальной плоскости соплом вниз в канале квадратного сечения 2.2х2.2 м:
- защищаемая площадь для пожаров класса А 70 м²
- защищаемый объем для пожаров класса А 155 м³
- защищаемая длина канала 32 м
Максимальный ранг модельного очага пожара класса В 233В
Характеристики цепи электропускового элемента:
- ток срабатывания 0.2 А
- безопасный ток проверки цепи не более 0.03 А
- электрическое сопротивление 8-16 Ом
Коэффициент неравномерности распыления порошка К1 (СП 5.13130.2009) 1.0
Габариты Ø245х704 мм
Вес 36 кг
Цвет белый
Температурный диапазон эксплуатации -50...+50 °С
Относительная влажность не более 95% при температуре 25°С
Срок службы до 12 лет
Устройство сигнально-пусковое автономное автоматическое УСПАА-1 v4
Время срабатывания до 20 с
Допустимая фоновая освещенность:
- для рассеянного солнечного излучения 15000 лк
- для излучения ламп накаливания 500 лк
- для излучения люминесцентных ламп 2500 лк
Максимальный телесный угол обзора 120º
Дальность обнаружения тестового очага пожара ТП1, ТП4-ТП6 площадью 0,1м2 не менее 6 м
Предельная контролируемая площадь при высоте установки 1/2/3/4/5/6 м 9.4 / 37.7 / 84.7 / 150.7 / 235.6 / 339.8 м²
Радиус круга зоны обнаружения при высоте установки 1/2/3/4/5/6 м 1.73 / 3.46 / 5.19 / 6.92 / 8.66 / 10.4 м
Диапазон частот звукового оповещателя 0.8-5.0 кГц
Уровень звукового давления оповещателя не менее 60 дБ
Работает с электровоспламенителями номинальным сопротивлением 1.5-16 Ом
Устройство обеспечивает при формировании команды "Пуск":
- максимальный ток в пусковой цепи при нагрузке от 1,0 до 1,5 Ом не менее 1.0 А
- максимальный ток в пусковой цепи при нагрузке от 1,5 до 5,1 Ом не менее 0.5 А
- ток в пусковой цепи при нагрузке от 1,5 до 16 Ом в течение 100 мс не менее 0.2 А
- энергию импульса в нагрузке в течение 10 мс не менее 50 мДж
Ток по цепи электровоспламенителя в режиме «Контроль» до 0.5 мА длительностью до 0,5 мс
Питание от 3 батарей тира АА напряжением 1.5 В
Время работы от батарей в режиме ожидания более 2 лет
Потребляемый ток/мощность в дежурном режиме 200 мкА / 1 мВт
Потребляемый ток/мощность в режиме «Контроль», «Внимание», «Пожар» 5 мА / 25 мВт
Средний срок службы 10 лет
Средний срок службы 104х60х68 мм
Вес 0.2 кг
Комплектация Тунгус-24 МПП(Н-С2)-24-И-ГЭ-У2
Модуль Тунгус-24 1 шт.
Паспорт и руководство по эксплуатации 1 шт.
Устройство сигнально-пусковое автономное автоматическое УСПАА-1 v4 1 шт.
Паспорт на УСПАА-1 v4 1 шт.
