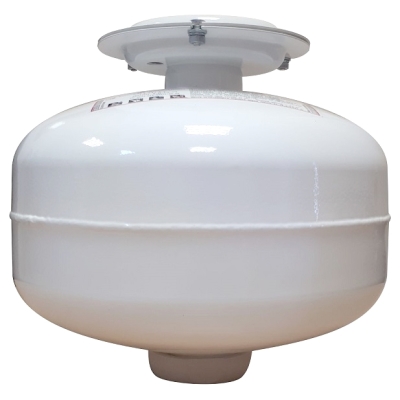

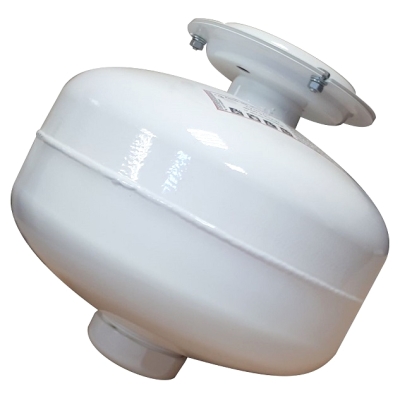

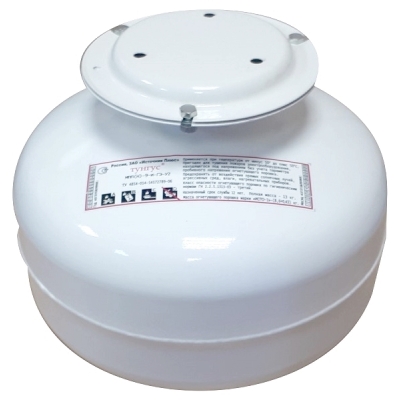

Тунгус-9 МПП(Н-С2)-9-И-ГЭ-У2 Источник плюс Модуль порошкового пожаротушения с УСПАА

Тунгус-9 МПП(Н-С2)-9-И-ГЭ-У2 – модуль порошкового пожаротушения с зарядом ОТВ 8.6 кг и допустимой t эксплуатации -50...+50 °С, укомплектованный сигнально-пусковым устройством УСПАА-1 v4. Работая в комплексе, устройства образуют автономную систему пожаротушения, предназначенную для оперативного тушения воспламененных электроустановок (Е), твердых (А), жидких (В) и газообразных (С) горючих веществ. Эффективно применяется как для подавления локальных очагов возгораний, так и для тушения по всей площади или объему защищаемого помещения, и может устанавливаться в электрощитовых, мастерских, складских терминалах, производственных и бытовых помещениях, архивах и других местах с малым количеством находящихся в них людей (не более 50).

Конструкция.

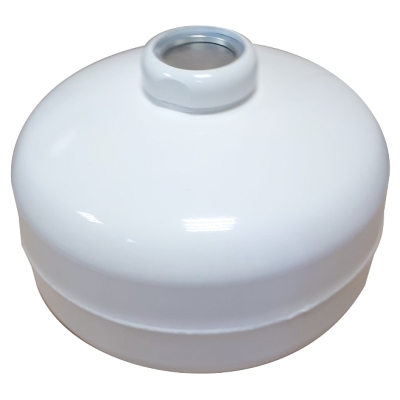

Модуль состоит из корпуса с огнетушащим порошком ИСТО-1, источника холодного газа с электропусковым элементом и насадка-распылителя, выходное отверстие которого перекрывает разрывная мембрана. Дополнительно корпус снабжен зажимом заземления и кронштейном (настенный или потолочный в зависимости от модификации) для монтажа на несущие конструкции.

УСПАА-1 v4 представляет собой электронный модуль с тепловым и оптическим сенсорами, звуковым излучателем, кнопками «вкл/выкл» и «контроль», индикатором состояния и разъемом для подключения пусковых цепей МПП. Выполнен в пластиковом корпусе, снабжен отсеком для 3 батарей типа АА и крепежным кронштейном.

Принцип работы.

Сигнально-пусковое устройство ведет непрерывный контроль уровня температуры и в случае ее повышения активирует оптический сенсор, который в свою очередь и определяет уровень опасности (Пуск/Пожар/Норма). При фиксации наличия возгорания УСПАА выдает свето-звуковой сигнал и с задержкой в 5/30 формирует сигнал на запуск МПП. Импульс пускового тока поступает на выводы электропускового элемента и активирует источник холодного газа, который начинает интенсивно нагнетать избыточное давление в баллоне. Это приводит к аэрации порошка и разрушению мембраны с последующим выбросом ОТВ в защищаемое пространство через насадок-распылитель. Порошок быстро наполняет очаг возгорания инертной средой и преграждает доступ кислорода, способствуя оперативной локализации и затуханию пожара.

Особенности Тунгус-9 МПП(Н-С2)-9-И-ГЭ-У2

• Автономная работа без внешнего управления.
• Эффективное тушение возгораний классов А, В (макс. 233В), С и Е.
• УСПАА-1 v4 выполняет:

      - контроль помещения с помощью теплового и оптического сенсоров;
      - выдачу световых и звуковых сигналов;
      - формирование управляющего сигнала на запуск МПП;
      - контроль состояния термодатчика, АКБ и пусковых цепей;
      - световую индикацию текущего состояния.

• Максимальная площадь, контролируемая УСПАА при высоте установки 1/2/3/4/5/6 м составляет 9,4 / 37.7 / 84.7 / 150.7 / 235.6 / 339.8 м2 соответственно.
• Заряд порошка ИСТО-1 массой 8.6 кг.
• Максимальная площадь/объем зоны тушения:

      - класса А – 72 м² или 216 м³;
      - класса В – 33 м² или 54 м³.

• Эффективное тушение возгораний классов А, В (макс. 233В), С и Е.
• Автоматический запуск МПП в течении 3-10 с после поступления сигнала от УСПАА в виде токового импульса силой более 0.15 А.
• Проверка пусковой цепи током до 0.03 А.
• Огнетушащая способность основана на разбавлении очага пожара инертной средой и блокировании доступа кислорода.

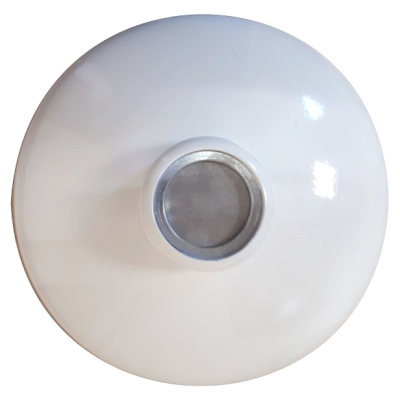

• Специальный насадок-распылитель для подачи и равномерного распределения ОТВ по всей площади/объему тушения.

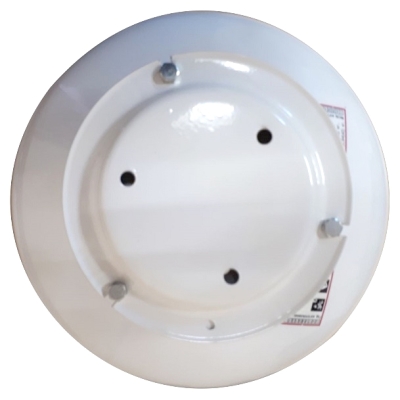

• Монтаж на несущие конструкции с помощью комплектного кронштейна.
• Для заземления предусмотрен специальный зажим.
• Стабильная работа в температурном диапазоне -50...+50 °С.
• Многоразовое использование – возможность перезарядки модуля после сработки.
• Максимальный срок службы составляет 12 лет.
• Модуль выпускается в 2-х исполнениях – настенном МПП(Н-С2)-9(н)-И-ГЭ-У2 и потолочном МПП(Н-С2)-9(п)-И-ГЭ-У2.
