ТРВ-Гарант-160-10 Этернис Модуль пожаротушения тонкораспыленной водой
Розничная цена:33 467 ₽/шт.
Оптовая цена:33 467 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Этернис ТРВ-Гарант-160-10 – модуль пожаротушения тонкораспыленной водой с блоком рабочего газа БРГ-10 объемом 10 л и насадками-распылителями НС-390-С (4 шт.), предназначенный для оперативного обнаружения и тушения пожаров классов А, В и Е (до 1000 В) локально или по всей площади защищаемого объекта. Эффективно применяется в автоматических установках пожаротушения различных небольших складов и производств, архивов и библиотек, офисных и учебных помещений, гаражей и автостоянок, кабельных сооружений, котельных и тепловых пунктов, торговых и выставочных залов, ночных клубов, дискотек и других аналогичных помещений в том числе с хранением ценностей или массовым пребыванием людей.
Конструкция

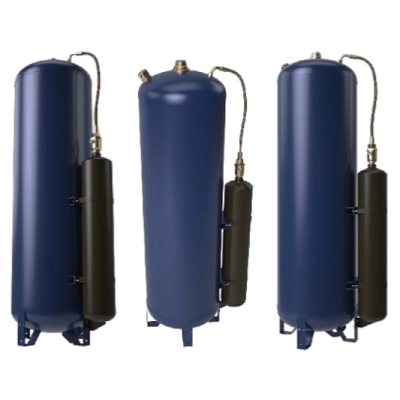

Модуль состоит из блока рабочего газа БРГ-10 с запорно-пусковым устройством и блока (баллона) емкостного хранения ОТВ с предохранительным клапаном, выпускной горловиной Ду 50 (наружная резьба G2”), трубным штуцером для слива воды и устойчивыми ножками с отверстиями под анкер для установки и крепления модуля к несущему основанию. Дополнительно в комплект поставки включен комплект насадков-распылителей типа НС-390-С в количестве 4 шт.
Способ запуска
Пуск модуля происходит в течении ≤ 3 секунд с момента поступления на ЗПУ токового импульса силой 0.5 А, источниками которого могут быть:
- автоматические устройства (приемно-контрольные приборы, сигнально-пусковые устройства и др.);
- устройства ручного пуска (кнопки).
Принцип работы
При поступлении на ЗПУ токового импульса происходит срабатывание пиротехнического узла вскрытия, после чего газ из баллона БРГ-10 поступает в блок хранения ОТВ и создает в нем избыточное давление. Вследствие этого огнетушащее вещество через горловину поступает в распределительный трубопровод и далее выбрасывается в зону тушения через насадки-распылители в виде тонкораспыленных полидисперсных потоков с каплями величиной 60-150 мкм. Полученный туман охлаждает очаг возгорания и затрудняет доступ кислорода, что способствует быстрой локализации и тушению возгорания. Также за счет длительного пребывания в помещении (около 15 мин.) водяное облако препятствует повторному возгоранию и очищает воздух, осаждая частицы дыма и другие продукты горения.
Функции и особенности ТРВ-Гарант-160-10
- Быстрая локализация и тушение возгораний классов А, В и Е (до 1000 В).
- Максимальная площадь зоны тушения составляет 100 м².
- Заряд огнетушащей смеси объемом 160 л, состоящей из питьевой воды и пенообразователя ПО-6 ТС (1 л).
- Блок рабочего газа объемом 10 л, заполненный СО2.
- В комплекте 4 насадка-распылителя типа НС-390-С.
- Пуск в течении ≤ 3 секунд с момента поступления на ЗПУ токового импульса силой 0.5 А.
- Возможность активации в ручном (кнопка) или автоматическом (ПКП, УСП) режимах.
- Проверка целостности пусковых цепей током до 20 мА.

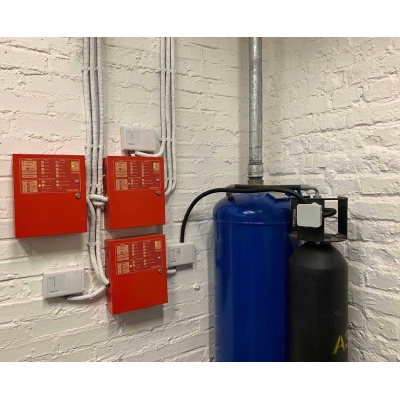

- Возможность размещения модуля как в защищаемом помещении, так и за его пределами.
- Подача ОТВ в защищаемое помещение по трубопроводам, выход – через насадки-распылители.
- Специальная конструкция распылителя с дополнительным боковым сектром для направленной подачи воды.
- Время выхода ОТВ составляет 8-12 с при среднем расходе в 20 л/с.
- Длина питающего трубопровода Ду 50 до соединения с распределительными может составлять до 25 м.

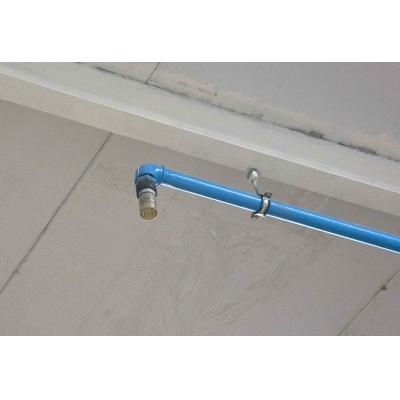

- Установка распылителей выполняется на высоте 2.32-4.32 м.
- Ресурс срабатывания – ≥ 10 раз.
- Возможность перезарядки корпуса МПП после сработки.
- Напольная установка с креплением к основанию анкерами через специальные отверстия в ножках модуля.
- По заказу возможна комплектация низкотемпературным раствором ОТВ типа Нордвей-ХН40 (160 л) или пенообразователем ПО-6ТФ (10 л).
- Стабильная работа в температурном диапазоне +5...+50 °С.
- Длительный срок службы – 20 лет.
- Гарантия от производителя на 4 года (1 срабатывание).
| Максимальная защищаемая площадь для пожаров классов А и В |
≤ 100 м² |
| Объем корпуса |
170 ± 0.6 л |
| Продолжительность действия |
8-12 с |
| Инерционность |
≤ 3 с |
| Средний расход ОТВ |
20 л/с |
| Объем ОТВ (вода + пенообразователь ПО-6ТС) |
160 ± 0.6 л (в т.ч. 1 л пенообразователя) |
| Объем баллона для хранения газа-вытеснителя |
10 л |
| Масса газа-вытеснителя (жидкая двуокись углерода ГОСТ 8050) |
6 ± 0.5 кг |
| Избыточное давление в баллоне для хранения сжатого газа-вытеснителя, при t = (+20 °С) |
12-13.5 МПа |
| Давление срабатывания предохранительного клапана |
2 ± 0.5 МПа |
| Параметры электрического пуска: |
|
| - пусковой ток |
0.5 А |
| - безопасный ток проверки цепи |
0.02А |
| Длина трубопровода (Ду 50), до места стыковки питающего трубопровода с распределительным |
≤ 25 м |
| Тип трубопровода: |
|
| - металлический |
сухотруб |
| - неметалический |
водозаполненный |
| Высота размещения насадков распылителей |
2.32-4.32 м |
| Габариты |
550х400х1840 мм |
| Масса модуля без ОТВ |
141 ± 5 кг |
| Температурный диапазон эксплуатации |
+5...+50 °С |
| Ресурс срабатывания |
≥ 10 раз |
| Срок службы |
20 лет |
| Вероятность безотказной работы (ГОСТ 27.410) |
0.95 |
| Гарантийный срок эксплуатации |
4 года с момента продажи / 1 срабатывание |
| Емкостной блок 170 л |
1 шт. |
| Блок рабочего газа БРГ-10-10(У) с баллоном 10 л, заправленным СО2 |
1 шт. |
| Насадки-распылители типа НС-390-С |
4 шт. |
| Добавка марки ПО-6ТС |
1 л |
| Паспорт и руководство по эксплуатации |
1 шт. |

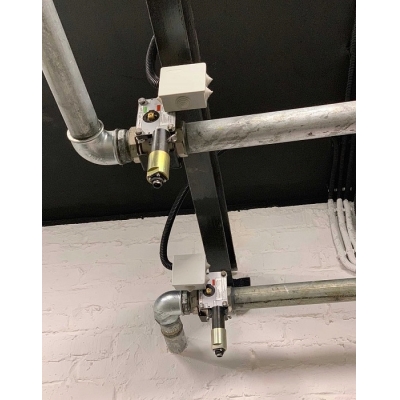

| Устройства запорно-пусковые распределительные типа УЗП-50 ШК |
по заказу |
