ТРВ-Гарант-160-40-1 (10) Этернис Модуль пожаротушения тонкораспыленной водой

Модуль пожаротушения тонкораспыленной водой
Производитель: Этернис

Купить ТРВ-Гарант-160-40-1 (10) Этернис по выгодным ценам в магазине СЕКТОР СБ:

Розница:158 355 руб.
Опт:158 355 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание ТРВ-Гарант-160-40-1 (10) Этернис:

Этернис ТРВ-Гарант-160-40-1 (10) – модуль пожаротушения тонкораспыленной водой на 1 направление с блоком рабочего газа объемом 40 л и насадками-распылителями НС-145 (10 шт.), предназначенный для оперативного тушения пожаров классов А, В и Е (до 1000 В) локально или по всей площади защищаемого объекта. Эффективно применяется в автоматических установках пожаротушения различных небольших складов и производств, архивов и библиотек, офисных и учебных помещений, гаражей и автостоянок, кабельных сооружений, котельных и тепловых пунктов, торговых и выставочных залов, ночных клубов, дискотек и других аналогичных помещений в том числе с хранением ценностей или массовым пребыванием людей.

Конструкция

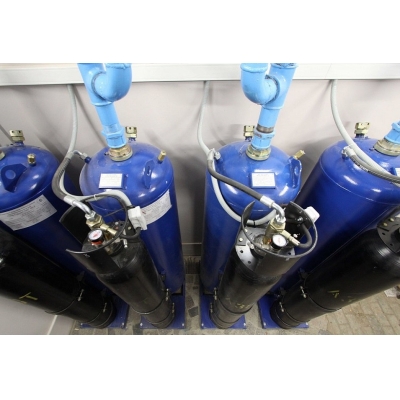

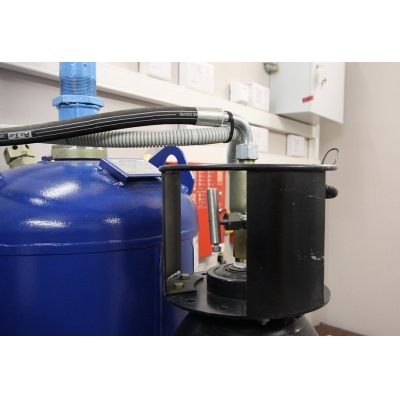

Модуль состоит из блока рабочего газа БРГ-40 с запорно-пусковым устройством и индикатором давления и блока (баллона) емкостного хранения ОТВ с предохранительным клапаном, выпускной горловиной Ду 50 (наружная резьба G2”), трубным штуцером для слива воды. Оба блока надежно закреплены на устойчивой металлической станине и соединены между собой гибким трубопроводом. Дополнительно в комплект поставки включен комплект насадков-распылителей типа НС-145 в количестве 10 шт.

Способ запуска

Пуск модуля происходит в течении ≤ 3 секунд с момента поступления на ЗПУ токового импульса силой 0.5 А, источниками которого могут быть:

  • автоматические устройства (приемно-контрольные приборы, сигнально-пусковые устройства и др.);
  • устройства ручного пуска (кнопки).

Принцип работы

При поступлении на ЗПУ токового импульса происходит срабатывание пиротехнического узла вскрытия, после чего газ из баллона БРГ-40 поступает в блок хранения ОТВ и создает в нем избыточное давление. Вследствие этого огнетушащее вещество через горловину поступает в распределительный трубопровод и далее выбрасывается в зону тушения через насадки-распылители в виде тонкораспыленных полидисперсных потоков с каплями величиной 60-150 мкм. Полученный туман охлаждает очаг возгорания и затрудняет доступ кислорода, что способствует быстрой локализации и тушению возгорания. Также за счет длительного пребывания в помещении (около 15 мин.) водяное облако препятствует повторному возгоранию и очищает воздух, осаждая частицы дыма и другие продукты горения.

Функции и особенности ТРВ-Гарант-160-40-1 (10)

  • Быстрая локализация и тушение возгораний классов А, В и Е (до 1000 В).
  • Максимальная площадь зоны тушения составляет 100 м².
  • Заряд огнетушащей смеси объемом 160 л, состоящей из питьевой воды и пенообразователя ПО-6 ТС (1 л).
  • Блок рабочего газа объемом 40 л, заполненный сжатым газом.
  • Манометром для контроля рабочего давления.
  • В комплекте 10 насадков-распылителей типа НС-145.
  • Пуск в течении ≤ 3 секунд с момента поступления на ЗПУ токового импульса силой 0.5 А.
  • Возможность активации в ручном (кнопка) или автоматическом (ПКП, УСП) режимах.
  • Проверка целостности пусковых цепей током до 20 мА.
  • Возможность размещения модуля как в защищаемом помещении, так и за его пределами.
  • Подача ОТВ в защищаемое помещение по трубопроводам, выход – через насадки-распылители.
  • Время выхода ОТВ составляет 8-12 с при среднем расходе в 20 л/с.
  • Длина питающего трубопровода Ду 50 до соединения с распределительными может составлять до 75 м.

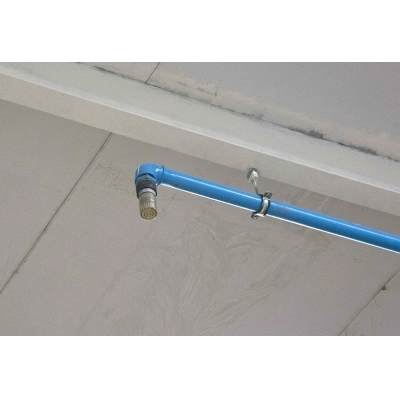

  • Установка распылителей выполняется на высоте 2.32-4.32 м.
  • Ресурс срабатывания – ≥ 10 раз.
  • Возможность перезарядки корпуса МПП после сработки.
  • Напольная установка с креплением к основанию анкерами через специальные отверстия в ножках модуля.
  • По заказу возможна комплектация низкотемпературным раствором ОТВ типа Нордвей-ХН40 (160 л) или пенообразователем ПО-6ТФ (10 л).
  • Стабильная работа в температурном диапазоне +5...+50 °С.
  • Длительный срок службы – 20 лет.
  • Гарантия от производителя на 4 года (1 срабатывание).

Характеристики

Модуль пожаротушения тонкораспыленной водой ТРВ-Гарант-160-40-1 (10)
Максимальная защищаемая площадь для пожаров классов А и В ≤ 100 м²
Объем корпуса 170 ± 0.6 л
Продолжительность действия 8-12 с
Инерционность ≤ 3 с
Средний расход ОТВ 20 л/с
Объем ОТВ (вода + пенообразователь ПО-6ТС) 160 ± 0.6 л (в т.ч. 1 л пенообразователя)
Объем баллона для хранения газа-вытеснителя 40 л
Рабочий сжатый газ воздух / азот с точкой росы не выше -50 °С
Избыточное давление в баллоне для хранения сжатого газа-вытеснителя, при t = (+20 °С) 12-13.5 МПа
Давление срабатывания предохранительного клапана 2 ± 0.5 МПа
Параметры электрического пуска:
- пусковой ток 0.5 А
- безопасный ток проверки цепи 0.02А
Длина трубопровода (Ду 50), до места стыковки питающего трубопровода с распределительным ≤ 75 м
Тип трубопровода:
- металлический сухотруб
- неметалический водозаполненный
Высота размещения насадков распылителей 2.32-4.32 м
Габариты 750х400х1840 мм
Масса модуля без ОТВ 193 ± 5 кг
Температурный диапазон эксплуатации +5...+50 °С (-30...+50 °С при заправке ОТВ типа Нордвей-ХН40)
Ресурс срабатывания ≥ 10 раз
Срок службы 20 лет
Вероятность безотказной работы (ГОСТ 27.410) 0.95
Гарантийный срок эксплуатации 4 года с момента продажи / 1 срабатывание
Комплектация ТРВ-Гарант-160-40-1 (10)
Станина 1 шт.
Емкостной блок 170 л 1 шт.
Блок рабочего газа БРГ-40-10(А) с баллоном 40 л, заправленным сжатым газом 1 шт.
Емкость с добавкой ПО-6ТС 1 шт.
Насадки-распылители типа НС-145 10 шт.
Паспорт и руководство по эксплуатации 1 шт.

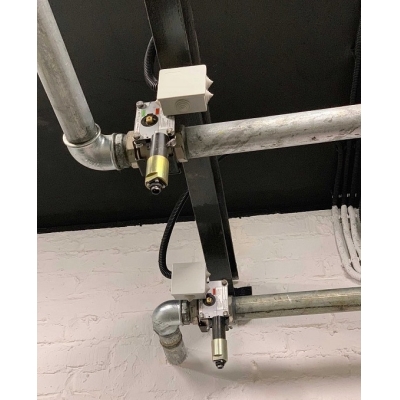

Устройства запорно-пусковые распределительные типа УЗП-50 ШК по заказу
Низкотемпературный раствор ОТВ типа Нордвей-ХН40 по заказу
