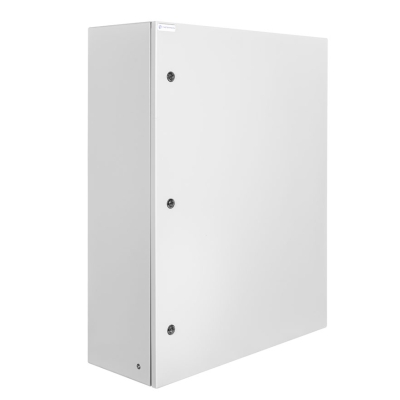

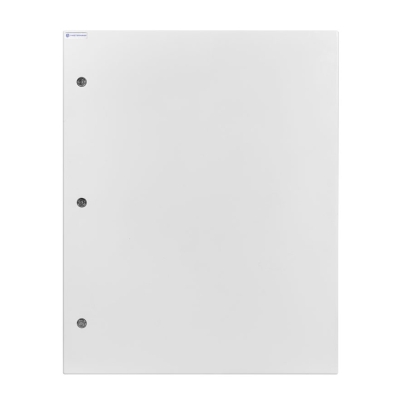

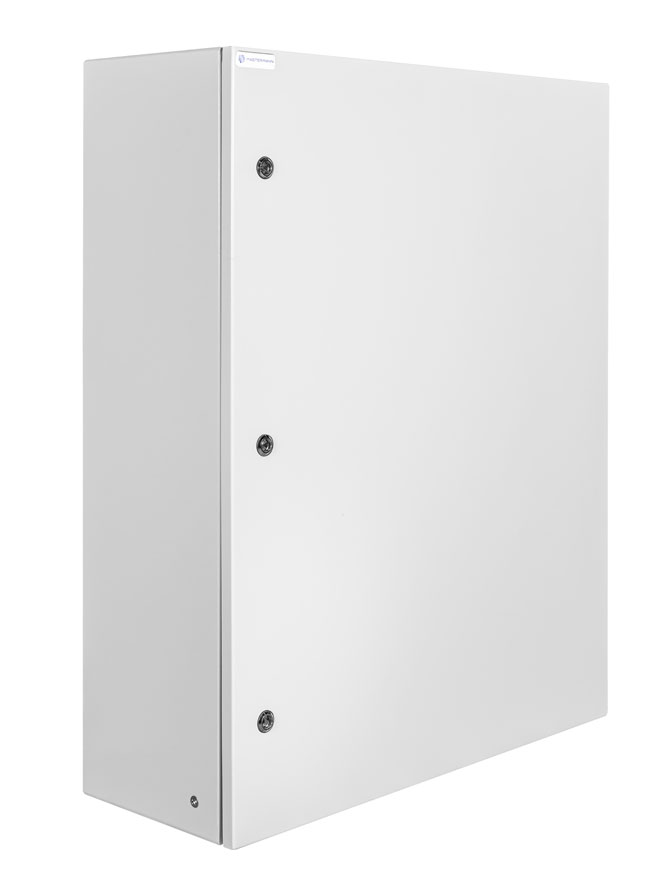

Mastermann-15УТП (Ver. 2.0) MASTERMANN Всепогодный аппаратный термошкаф с предстартовым термостатом
Артикул: sb28939
Производитель: MASTERMANN
Розничная цена:58 900 ₽/шт.
Оптовая цена:58 900 ₽/шт.
-+
В корзину
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Mastermann-15УТП (Ver. 2.0) - климатический монтажный шкаф от российского производителя MASTERMANN. Применяется с целью сбора вместе и обеспечения бесперебойной работы электротехнических устройств с питанием AC 220В, входящих в состав какой-либо системы: видеонаблюдение, контроль и управление доступом, сигнальная, компьютерная, пожарная и т.п. Всепогодное исполнение (IP66) дает возможность устанавливать шкаф на улице.
Встроенная система обогрева позволяет поддерживать внутри шкафа нужную температуру воздуха, которая выбирается вручную с помощью термостата обогревателя, настройка в диапазоне от 0° до +60°С с шагом 5°С. Устройства системы обогрева установленные на DIN-рейке: два обогревателя мощностью 300 Вт (2х 150 Вт), термостат обогревателя + термостат предстарта, защитный автоматический выключатель (6А), розетка для питания приборов от сети AC 220В, заземляющая шина и клеммы для подключения приборов. Предстартовый термостат отвечает за активацию розетки для питания приборов только при достижении заранее заданной температуры.

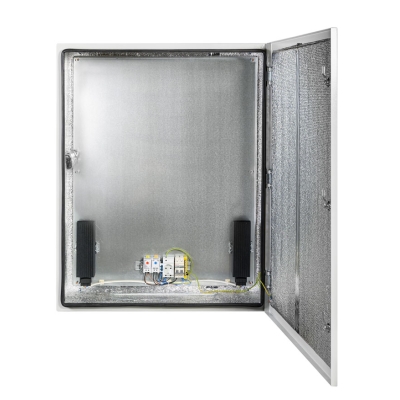

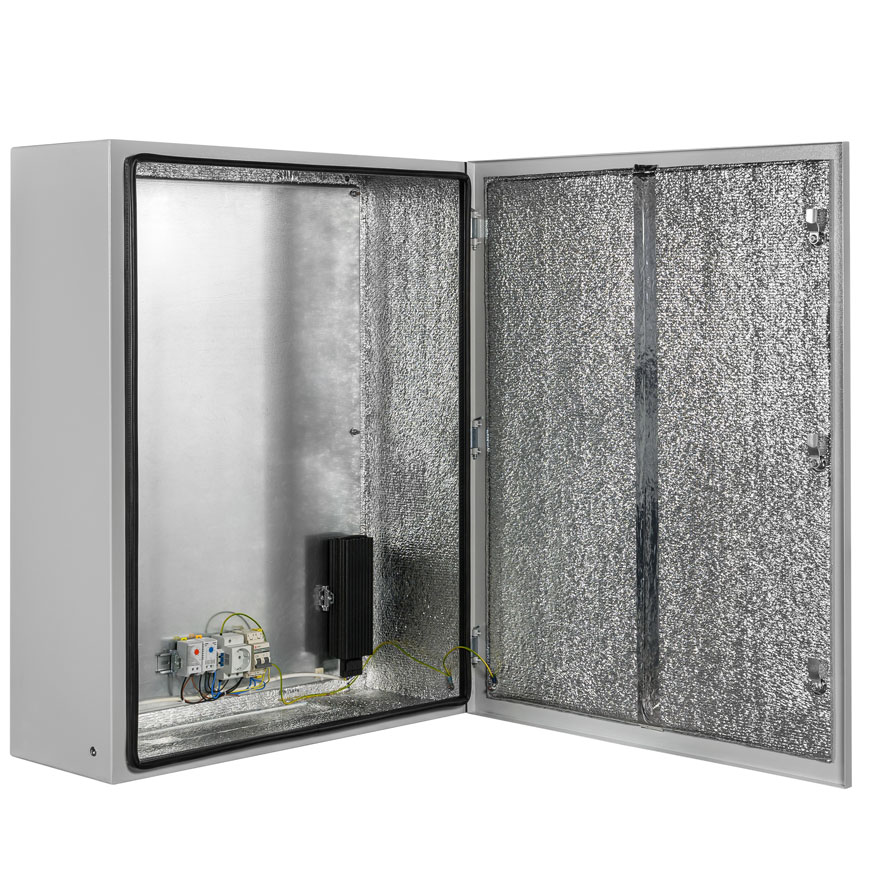

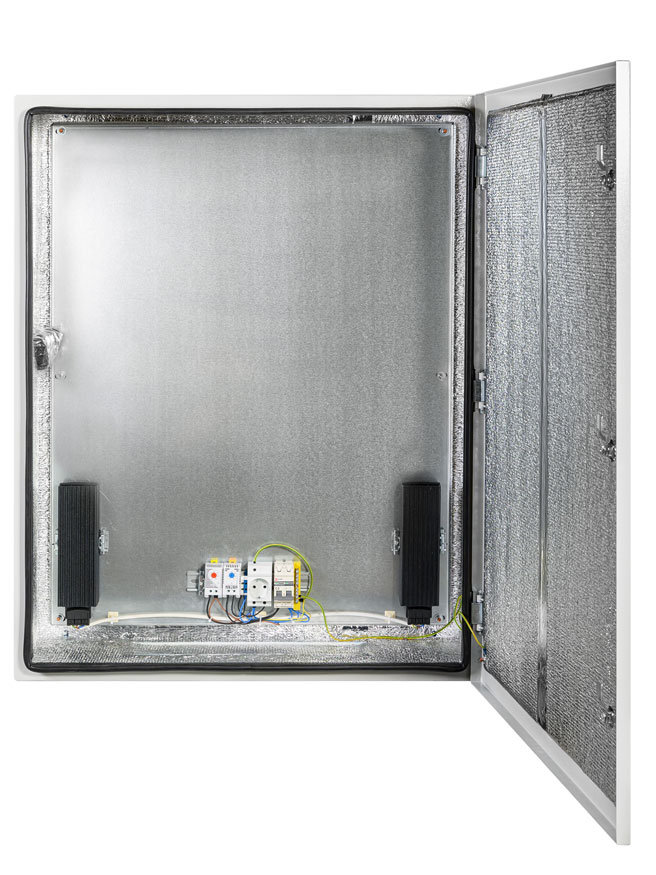

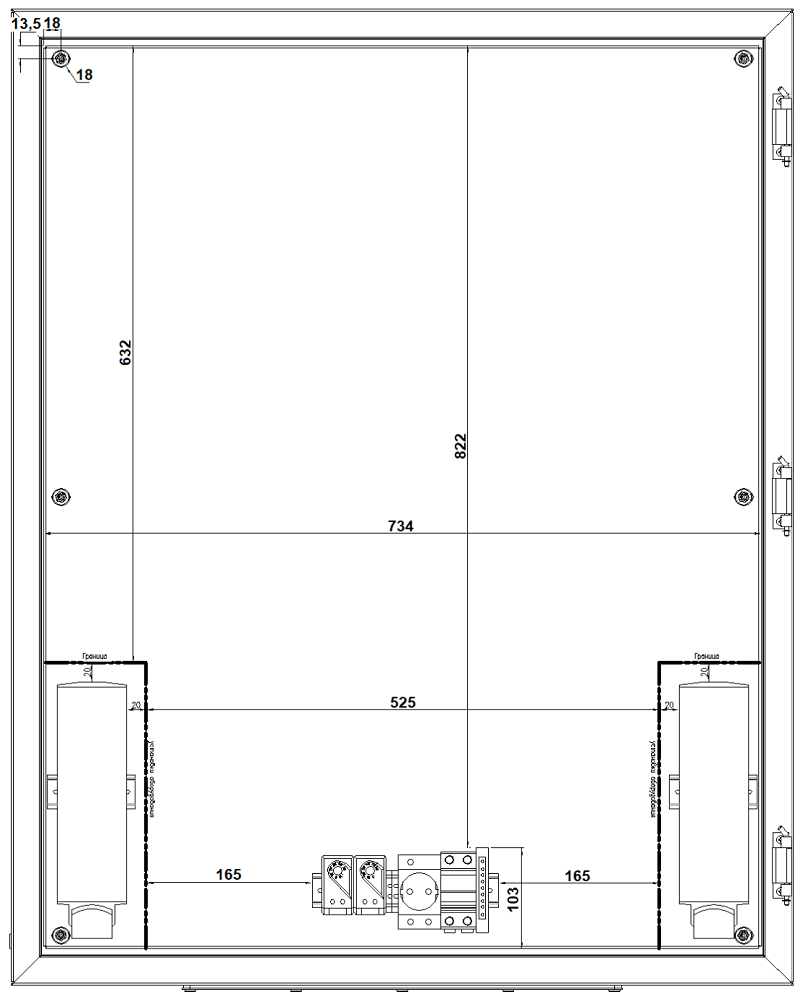

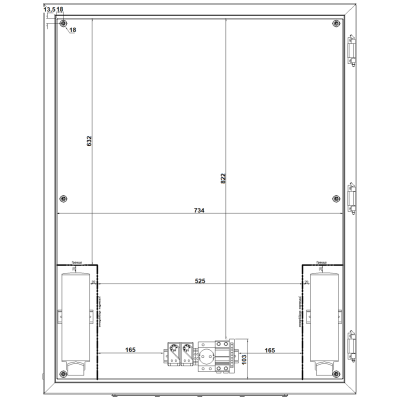

Конструкция шкафа сварная, металлический корпус оклеенный уплотнителем с применением технологии гаскетинга (бесшовное герметичное уплотнение) и дверца. Внутри шкаф обшит слоем теплоизоляции из фольгированного изолона толщиной 10 мм. На задней стенке смонтирована монтажная плата для приборов и DIN-рейки, внутренние габариты составляют 777х977х270 мм. Для защиты шкафа предусмотрены три замка с ключом (в комплекте).
Mastermann-15УТП (Ver. 2.0) выполнен из листовой стали с толщиной стенок 1.5 мм. Сверху сталь покрыта антикоррозионной порошковой полиэфирной краской светло-серого цвета (RAL 7035). При создании изделия применяются технологии лазерной резки и лазерной сварки, шкаф собирается вручную. Оборудование устанавливаемое в шкаф подключается через пять гермовводов 5х MG25. Внешние габаритные размеры 800х1000х300 мм, вес 45.8 кг. Шкаф можно использовать при температурах окружающей среды от -55° до +50°С. Монтаж настенный, в помещениях, включая неотапливаемые и влажные, или на открытом воздухе без ограничений. Есть сертификат безопасности СТ-1, входит в реестр РЭП.
Подробное описание

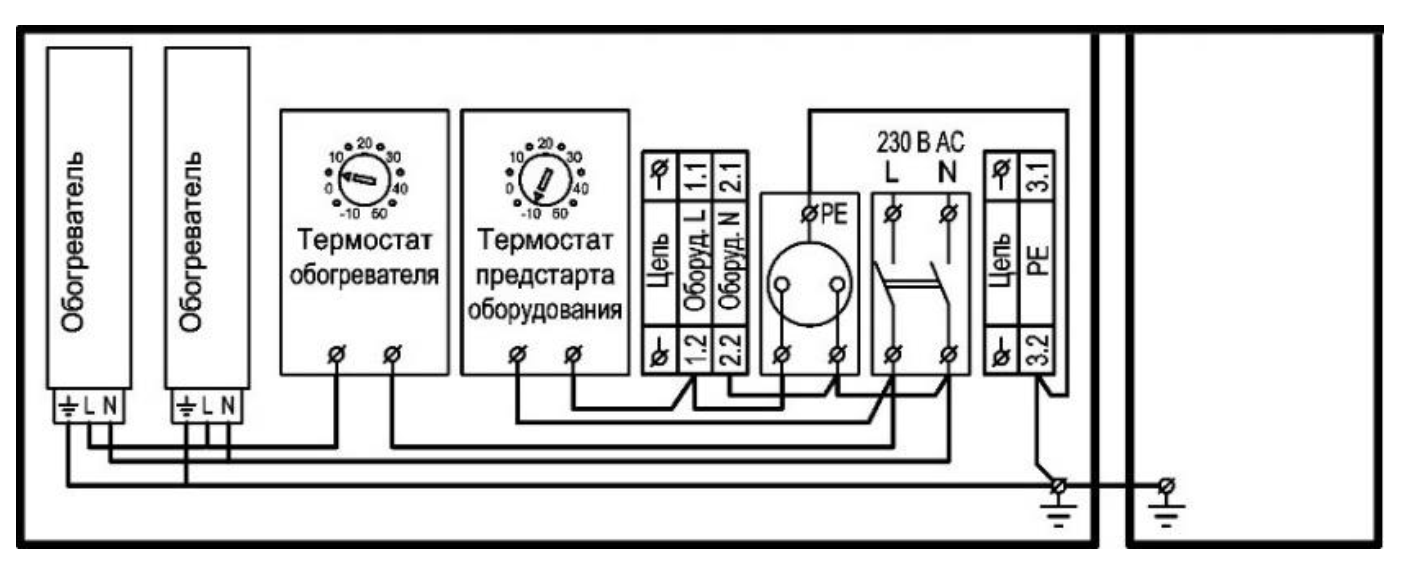

Принципиальная электрическая схема термошкафа Mastermann-15УТП (Ver. 2.0)
| Тип: | для монтажа электротехнического оборудования; всепогодный, климатический, универсальный |
| Система обогрева: | 2 обогревателя на 300 Вт (2х 150 Вт), термостат обогревателя (0°..+60°С, шаг 5°С), предстартовый термостат, розетка 220В, автомат 6А, заземляющая шина и клеммы для подключения |
| Степень защиты: | IP66 |
| Материал: | листовая сталь 1.5 мм, изнутри обшит фольгированным изолоном 10 мм |
| Цвет корпуса: | светло-серый RAL 7035 (полиэфирное порошковое покрытие) |
| Замок на двери: | есть |
| Система вентиляции: | нет |
| Температурные условия: | от -55°С до +50°С |
| Размеры: | |
| - внутренние | 777х977х270 мм |
| - внешние | 800х1000х300 мм |
| Количество и тип гермовводов: | 5х MG25 |
| Вес: | 45.8 кг |
| Монтаж: | Настенный, в помещениях или на улице |
