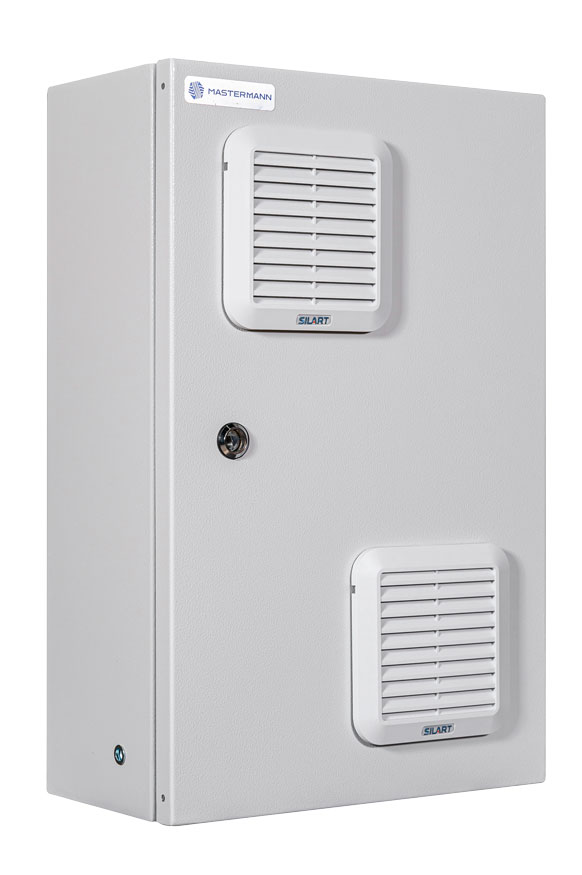

Mastermann-3УТПВ-П (Ver. 2.0) MASTERMANN Всепогодный аппаратный термошкаф с пассивной вентиляцией
Розничная цена:17 900 ₽/шт.
Оптовая цена:17 900 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Mastermann-3УТПВ-П (Ver. 2.0) - климатический монтажный шкаф от российского производителя MASTERMANN. Применяется с целью сбора вместе и обеспечения бесперебойной работы электротехнических устройств с питанием AC 220В, входящих в состав какой-либо системы: видеонаблюдение, контроль и управление доступом, сигнальная, компьютерная, пожарная и т.п. Всепогодное исполнение (IP54) дает возможность устанавливать шкаф в неотапливаемых влажных помещениях или на улице.

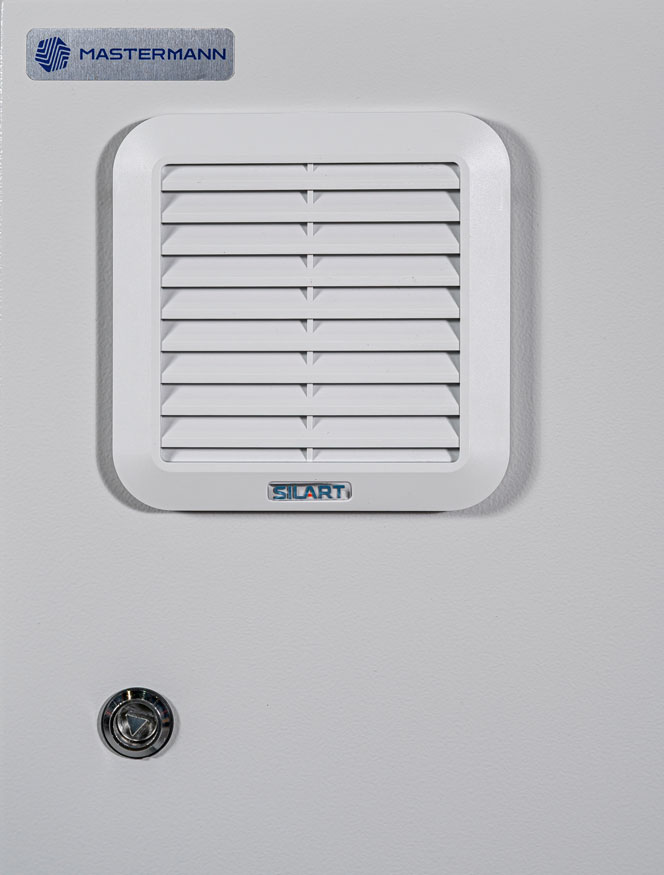

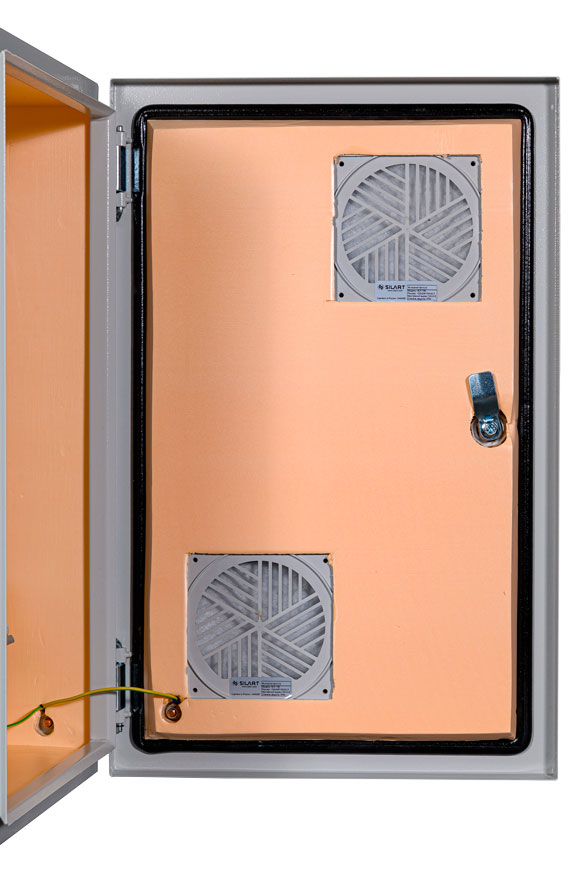

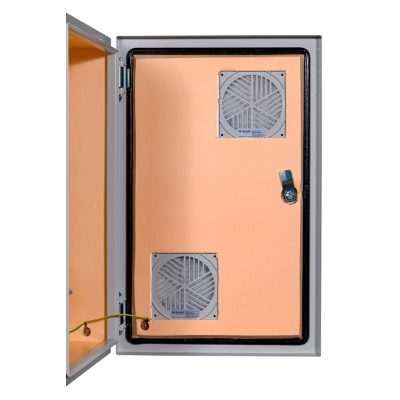

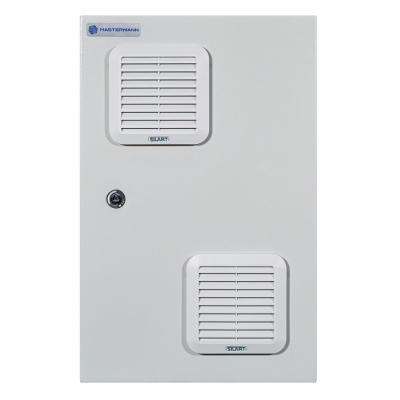

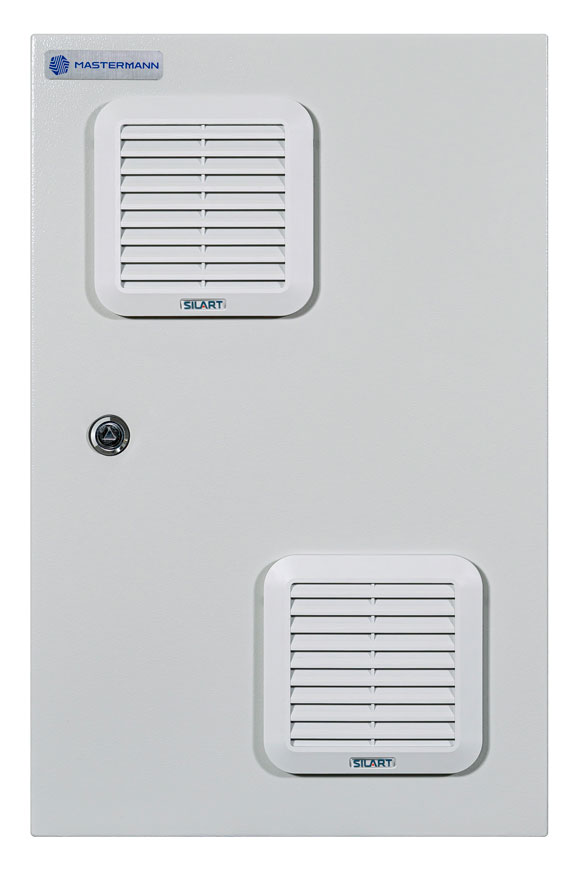

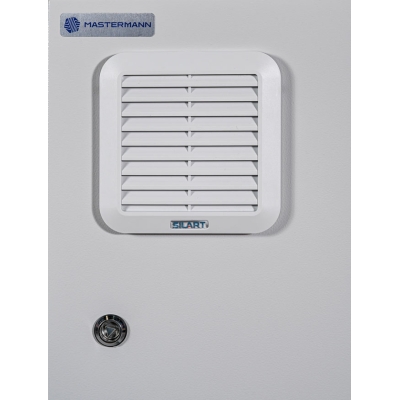

Пассивная вентиляция реализована с помощью двух вентиляционных решеток в дверце (входной и выходной фильтры).

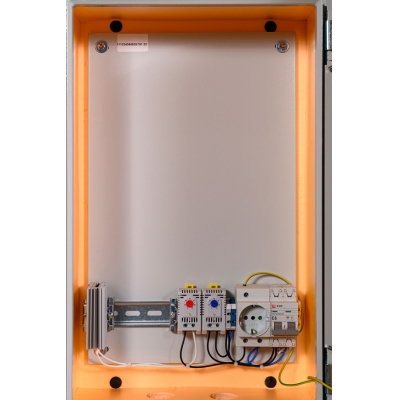

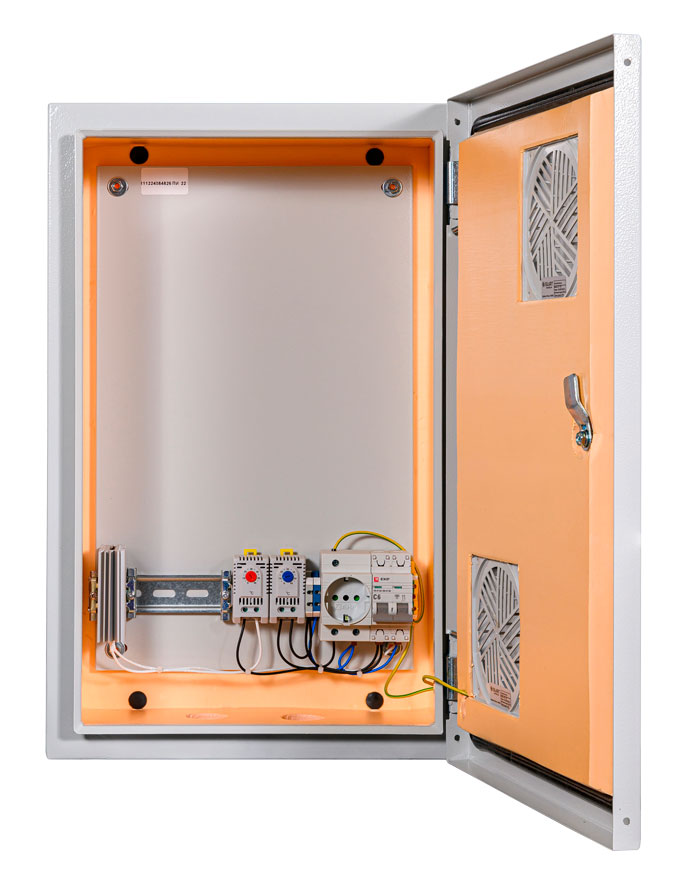

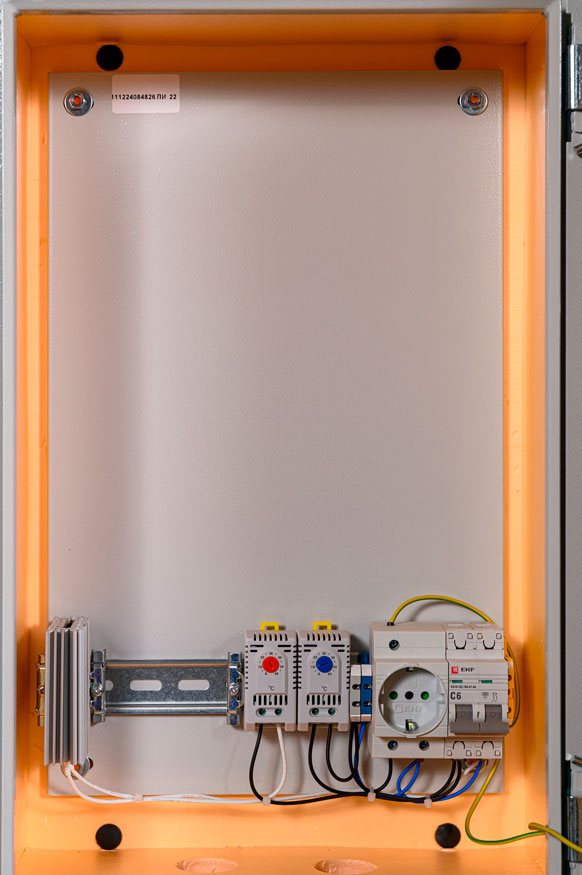

Встроенная система обогрева позволяет поддерживать внутри шкафа нужную температуру воздуха, которая выбирается вручную с помощью термостата обогревателя, настройка в диапазоне от -10° до +50°С с шагом 5°С. Устройства системы обогрева установленные на DIN-рейке: обогреватель мощностью 50 Вт, термостат обогревателя + термостат предстарта, защитный автоматический выключатель (6А), розетка для питания приборов от сети AC 220В, заземляющая шина и клеммы для подключения приборов. Предстартовый термостат отвечает за активацию розетки для питания приборов только при достижении заранее заданной температуры.

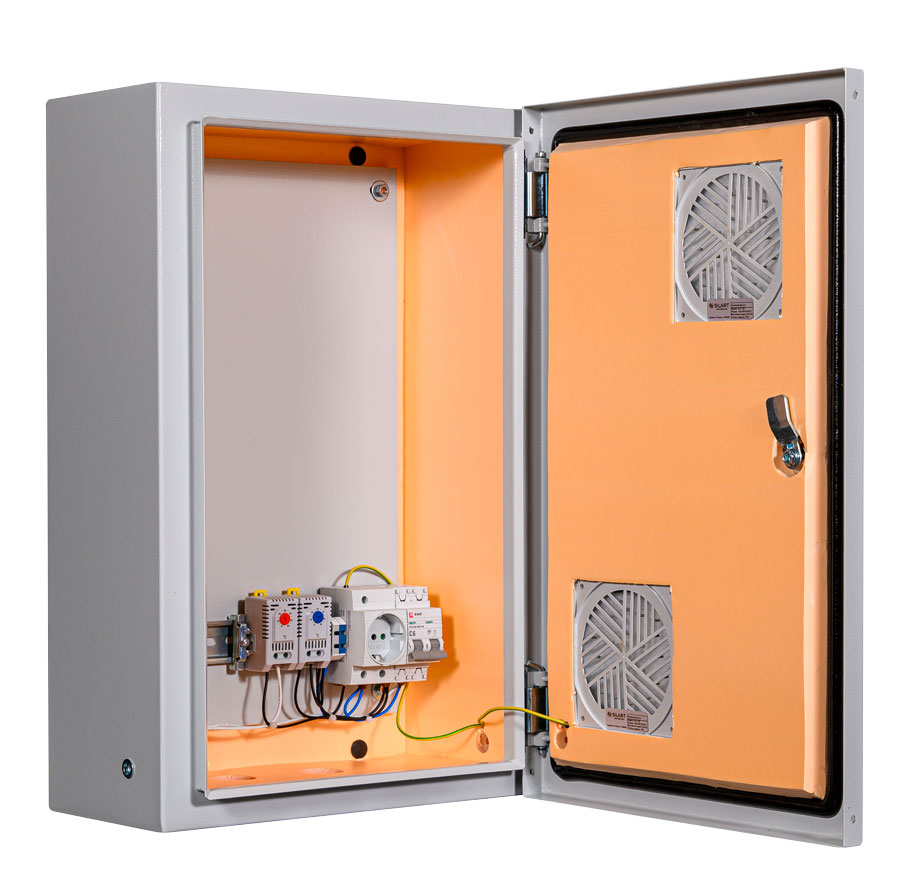

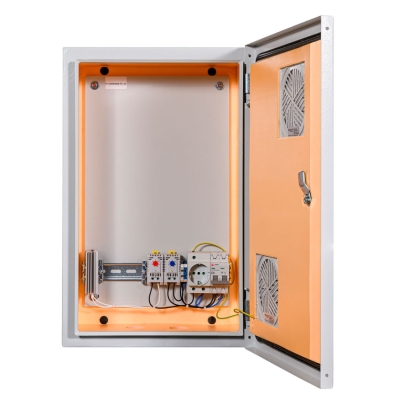

Конструкция шкафа сварная, металлический корпус и дверца оклеенная уплотнителем с применением технологии гаскетинга (бесшовное герметичное уплотнение). Внутри шкаф обшит слоем теплоизоляции из экструдированного пенополистирола толщиной 20 мм. На задней стенке смонтирована монтажная плата для приборов и DIN-рейки, внутренние габариты составляют 323х523х127 мм. Для защиты шкафа предусмотрен замок с ключом (в комплекте).

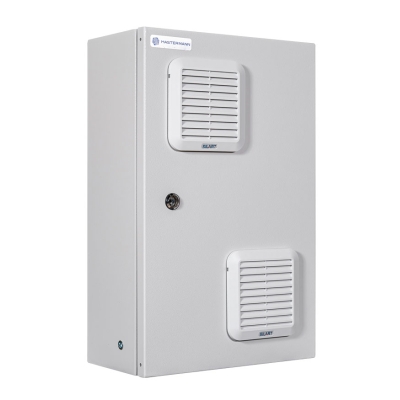

Mastermann-3УТПВ-П (Ver. 2.0) выполнен из листовой стали покрытой сверху антикоррозионной порошковой полиэфирной краской светло-серого цвета (RAL 7035). При создании изделия применяются технологии лазерной резки и лазерной сварки, шкаф собирается вручную. Оборудование устанавливаемое в шкаф подключается через два гермоввода 2х MG25. Внешние габаритные размеры 365х565х190 мм, вес 7.5 кг. Шкаф можно использовать при температурах окружающей среды от -55° до +50°С. Монтаж настенный. Есть сертификат безопасности СТ-1, входит в реестр РЭП.
Подробное описание

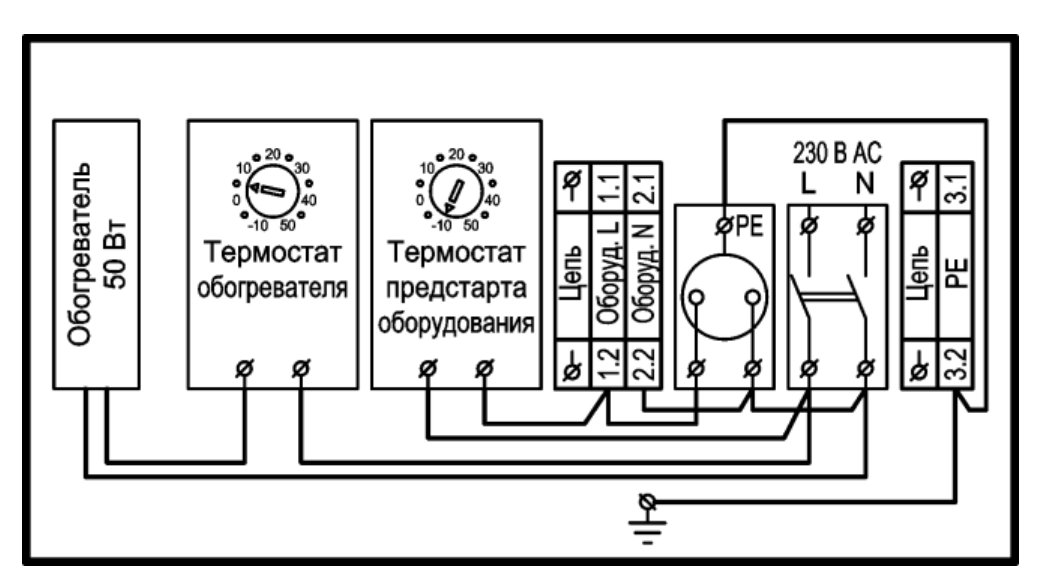

Принципиальная электрическая схема термошкафа Mastermann-3УТПВ-П (Ver. 2.0)

| Тип: |
для монтажа электротехнического оборудования; всепогодный, климатический, универсальный |
| Система обогрева: |
обогреватель 50 Вт, термостат обогревателя (-10°..+50°С, шаг 5°С), предстартовый термостат, розетка 220В, автомат 6А, заземляющая шина и клеммы для подключения |
| Степень защиты: |
IP54 |
| Материал: |
листовая сталь, изнутри обшит экструдированным пенополистиролом 20мм |
| Цвет корпуса: |
светло-серый RAL 7035 (полиэфирное порошковое покрытие) |
| Замок на двери: |
есть |
| Система вентиляции: |
есть, пассивная: 2 встроенных в дверцу вентиляционных решетки (входной и выходной фильтры) |
| Температурные условия: |
от -55°С до +50°С |
| Размеры: |
|
| - внутренние |
323х523х127 мм |
| - внешние |
365х565х190 мм |
| Количество и тип гермовводов: |
2х MG25 |
| Вес: |
7.5 кг |
| Монтаж: |
Настенный, в помещениях или на улице |
