Mastermann 6 УТП 4КУ AКБ 2А MASTERMANN Всепогодный термошкаф с промышленным IP-коммутатором
Артикул: sb29005
Производитель: MASTERMANN
Розничная цена:77 280 ₽/шт.
Оптовая цена:77 280 ₽/шт.
-+
В корзину
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Mastermann 6 УТП 4КУ AКБ 2А - климатический коммутационный шкаф от российского производителя MASTERMANN. Применяется для обеспечения питанием по технологии PoE сетевых устройств с целью поддержания их бесперебойной работы, а также для передачи данных полученных от IP-устройств по оптоволокну. Поддерживает работу с четырьмя (4) приборами, каковыми могут выступать IP-видеокамеры, IP-телефоны, сетевые точки доступа, различные IP-датчики и т.д.
Термошкаф оборудован промышленным управляемым IP-коммутатором, благодаря которому можно контролировать проходящий трафик и гибко регулировать политику питания подключенных приборов. Коммутатор оснащен четырьмя (4) выходными PoE-портами (стандарты IEEE 802.3af/at/bt), двумя (2) оптическими слотами типа SFP и консольным портом для управления и настройки. Бюджет PoE-питания составляет 140 Вт. Для осуществления функции обмена информацией по оптическим линиям также есть оптический кросс обладающий четырьмя (4) портами с адаптерами вида SC-SC.
Встроенная система обогрева позволяет поддерживать внутри шкафа нужную температуру воздуха, которая выбирается вручную с помощью термостата, настройка в диапазоне от -10° до +50°С с шагом 5°С. Устройства системы: обогреватель мощностью 50 Вт, термостат, защитный автоматический выключатель (6А), заземляющая шина и блок бесперебойного питания мощностью 155 Вт с четырьмя АКБ 12В емкостью 4х 2.2 Ач. Термостат двухканальный - один канал предназначен для корректировки работы обогревателя, а второй канал выполняет функцию "холодный старт", то есть "разрешает" питать коммутатор только при достижении температуры +15°С.

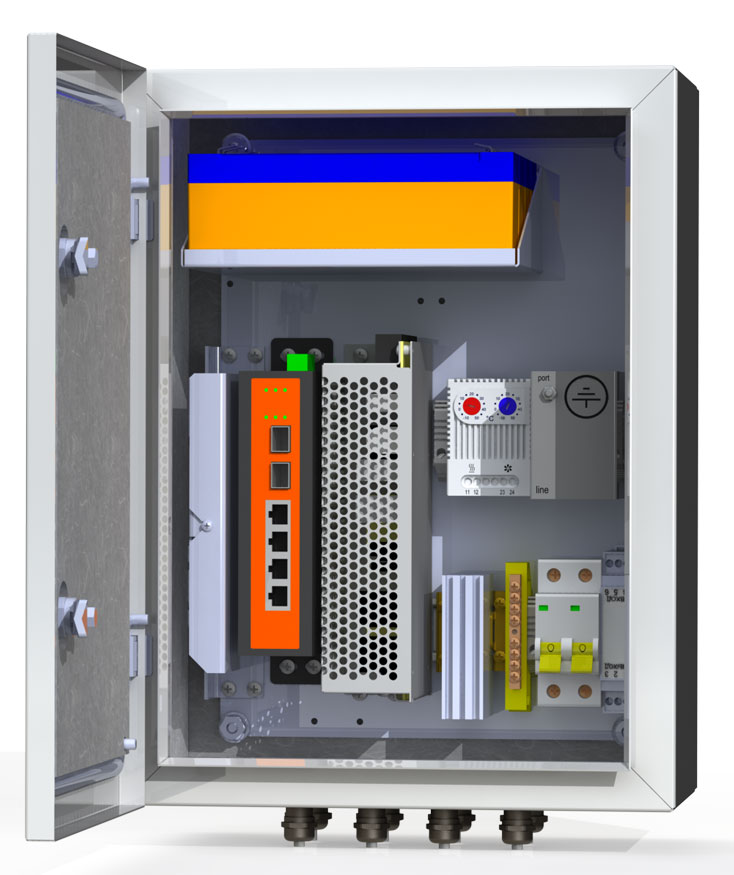

Конструкция термошкафа Mastermann 6 УТП 4КУ сварная, металлический корпус и дверца оклеенная уплотнителем с применением технологии гаскетинга (бесшовное герметичное уплотнение). Для защиты шкафа предусмотрены два замка с мастер-ключом (в комплекте). Материалом является листовая сталь с толщиной стенок 1.5 мм. Сверху сталь покрыта антикоррозионной порошковой полиэфирной краской светло-серого цвета (RAL 7035). При создании изделия применяются технологии лазерной резки и лазерной сварки, шкаф собирается вручную. Основное питание от сети 220В.
Для подключения питания и оборудования предусмотрены 8 герметичных кабельных вводов 4х PG9 и 4х PG13.5. Габаритные размеры 300х400х210 мм, вес 13 кг. Шкаф имеет IP66, можно использовать при температурах окружающей среды от -60° до +50°С. Монтаж настенный, в помещениях, включая неотапливаемые и влажные, или на открытом воздухе без каких-либо ограничений. Есть сертификат безопасности СТ-1, входит в реестр РЭП.
Подробное описание

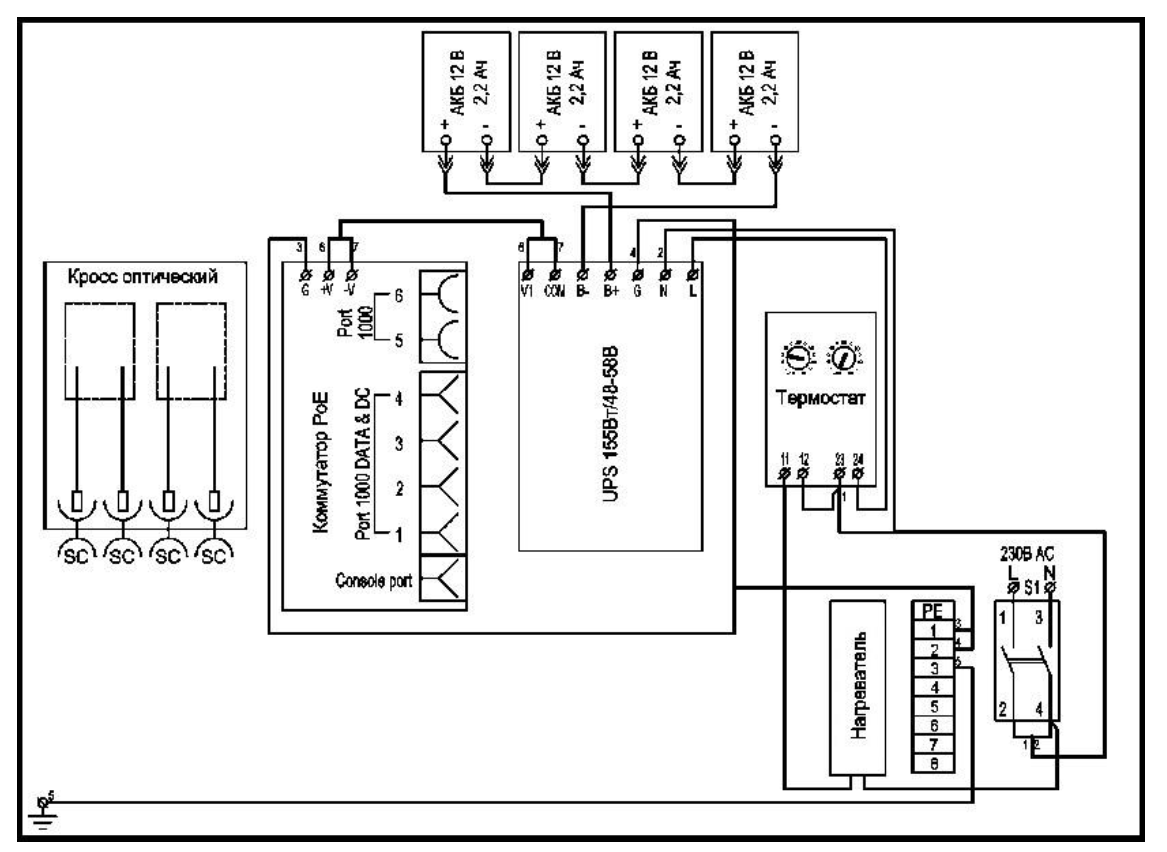

Принципиальная электрическая схема термошкафа Mastermann 6 УТП 4КУ AКБ 2А
| Тип: | для питания 4-х IP-устройств и передачи данных по оптическим линиям |
| Коммутатор: | промышленный, управляемый: 4 порта PoE (стандарты IEEE 802.3af/at/bt) + 2 оптических слота SFP + 1 консольный порт управления; оптический кросс, 4 порта с адаптерами SC-SC |
| Бюджет PoE: | 140 Вт |
| Система обогрева: | обогреватель 50 Вт, двухканальный термостат (-10°..+50°С, шаг 5°С), автомат 6А, блок бесперебойного питания 155 Вт и заземляющая шина |
| Функция "холодный старт": | запуск блока питания IP-коммутатора при достижении +15°С |
| Количество и емкость АКБ: | 4х 2.2 Ач, 12В |
| Степень защиты: | IP66 |
| Материал: | листовая сталь 1.5 мм, изнутри обшит фольгированным изолоном 10 мм |
| Цвет корпуса: | светло-серый RAL 7035 (полиэфирное порошковое покрытие) |
| Защита двери: | 2 замка и мастер-ключ в комплекте |
| Температурные условия: | от -60°С до +50°С |
| Габаритные размеры: | 300х400х210 мм |
| Количество и тип гермовводов: | 4х PG9 и 4х PG13.5 |
| Вес: | 13 кг |
| Монтаж: | Настенный, в помещениях или на улице без ограничений |
| Питание термошкафа: | от сети 220В |
