ZC3 CAME Блок управления

Производитель: CAME

Купить ZC3 CAME по выгодным ценам в магазине СЕКТОР СБ:

Розница:10 890 руб.

Опт:Звоните!

Для дилеров:По запросу

В корзину

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание ZC3 CAME:

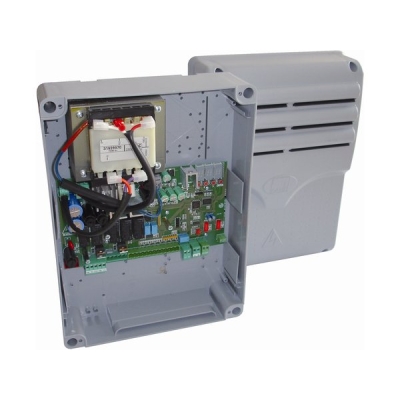

ZC3 – это многофункциональный блок управления для приводов CAME. Он оборудован дисплеем и имеет пользовательский интерфейс для программирования основных функций. Среди функционала имеется регулировка скорости и времени открытия/закрытия, функция автоматического закрытия, присутствие оператора, обнаружение препятствия и т.п. Также поддерживается подключение различного рода дополнительных аксессуаров с питанием 24 VDC (электрозамки, лампы), радиомодуля, датчиков движения и т.п. Все выходы для подключения приводов и периферии, защищены сменными предохранителями.

Основные особенности:

подключение привода с питанием 220 VAC;
питание блока от сети 220 VAC;
слаботочные выходы 24 VDC для подключения периферии;
возможность подключить радиомодуль, фотоэлементы, кнопки, считыватели и т.п.;
возможность регулировки времени открытия;
функция реверса в случае препятствия на пути движения ворот;
функция замедления движения в конечной точке;
защита корпуса по стандарту IP54 (влага/пыль);
установка на поверхности любого типа (монтажная пластина в комплекте);
диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.

подробнее >>

Подробное описание

Схема подключения приводов к ZC3

<< свернуть

Характеристики

Технические характеристики CAME ZC3:

Тип:	многофункциональный блок управления для приводов CAME
Выходы подключения приводов:	230 VAC
Выходы подключения периферии:	24 VDC (до 20 Вт)
Функции:	автоматическое закрывание; частичное открывание; обнаружение препятствий при неподвижном положении створки в любой точке траектории ее движения; режим “Присутствие оператора”; предварительное включение сигнальной лампы; регулировка усилия привода; функция проверки устройств безопасности; полный стоп
Подключение:	сигнальная лампа, электромеханический замок, фотоэлементы, кнопки, считыватели и т.п.
Установка платы радиоприемника:	+
Совместимость:	привода CAME серии C-BX и F4000 с напряжением питания ~230 В
Питание:	~230 В, 50/60 Гц
Максимально допустимая мощность:	600 Вт
Потребление в режиме ожидания:	60 мА
Класс изоляции контуров:	II
Предохранители:	питание - 2х5 А; аксессуары - 1 А; устройства управления - 0.63 А
Материал корпуса:	ABS-пластик
Класс защиты корпуса:	IP54
Диапазон рабочих температур:	-20°C...+55°C

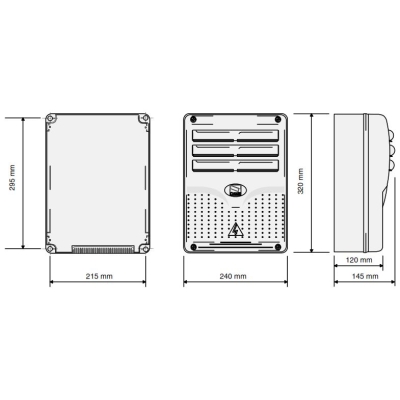

Габариты:	320х240х145 мм
Вес:	-
